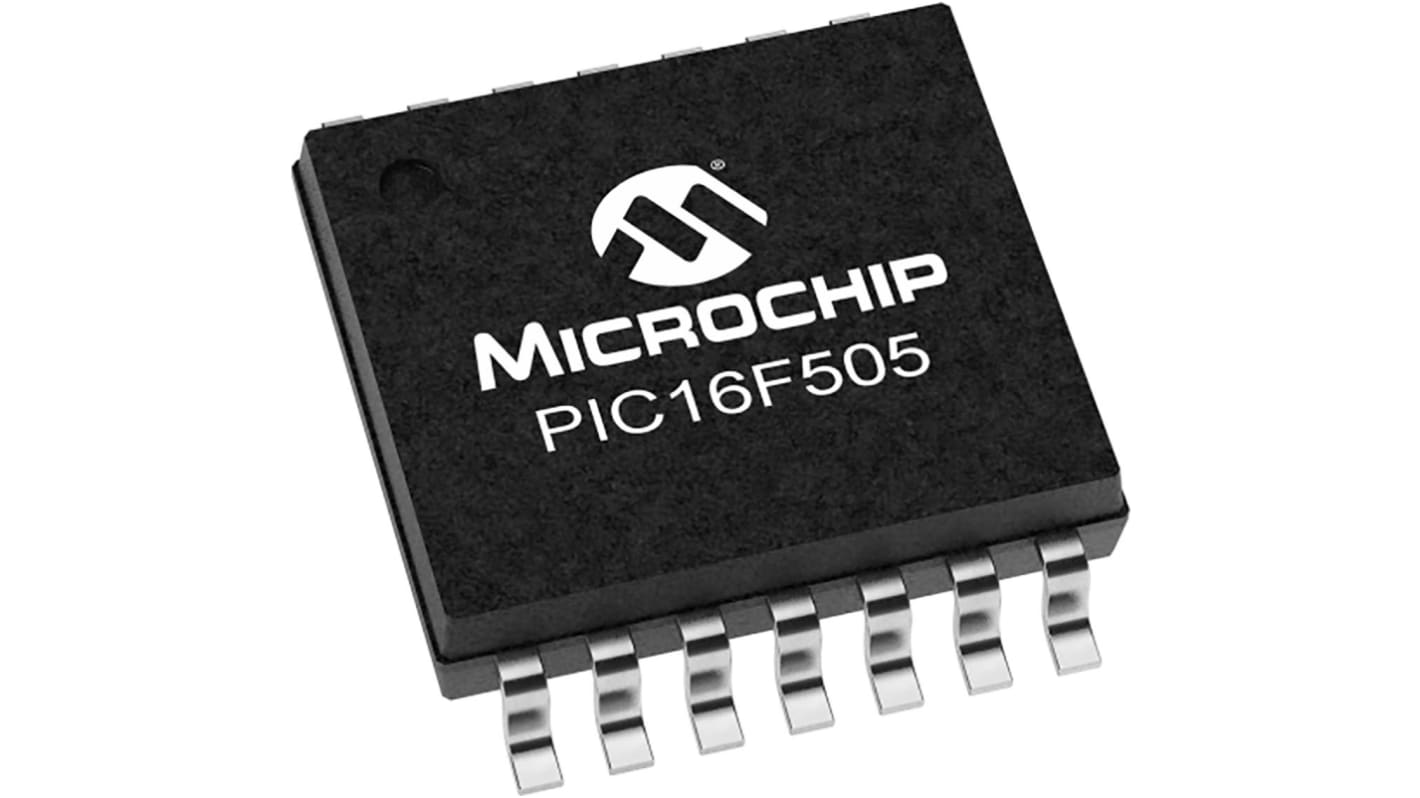

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 8kB, フラッシュ, 14-Pin SOIC
- RS品番:
- 199-5389
- メーカー型番:
- PIC16F505T-I/SL
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 リール(1リール2600個入り) 小計：*
￥358,324.20
(税抜)
￥394,157.40
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 5,200 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2600 - 2600 | ￥137.817 | ￥358,324 |
| 5200 - 23400 | ￥137.709 | ￥358,043 |
| 26000 - 36400 | ￥137.611 | ￥357,789 |
| 39000 - 49400 | ￥137.513 | ￥357,534 |
| 52000 + | ￥137.406 | ￥357,256 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 199-5389
- メーカー型番:
- PIC16F505T-I/SL
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F505 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | SOIC | |
| 取付タイプ | 表面 | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8kB | |
| インタフェースタイプ | USB, RS232 | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 72bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 12 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 1.5mm | |
| 幅 | 3.9 mm | |
| 規格 / 承認 | RoHS | |
| 長さ | 8.65mm | |
| 最小電源電圧 | 2V | |
| タイマー数 | 1 | |
| プログラムメモリタイプ | フラッシュ | |
| 自動車規格 | なし | |
| インストラクションセットアーキテクチャ | RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F505 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 SOIC | ||
取付タイプ 表面 | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8kB | ||
インタフェースタイプ USB, RS232 | ||
最大クロック周波数 20MHz | ||
RAMサイズ 72bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 12 | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 1.5mm | ||
幅 3.9 mm | ||
規格 / 承認 RoHS | ||
長さ 8.65mm | ||
最小電源電圧 2V | ||
タイマー数 1 | ||
プログラムメモリタイプ フラッシュ | ||
自動車規格 なし | ||
インストラクションセットアーキテクチャ RISC | ||
Microchip PIC16F505 8 ビットフラッシュ CMOS マイクロコントローラには、 RISC アーキテクチャが搭載されており、シングルワード / シングルサイクル命令は 33 個のみです。この製品は、 2.0 → 5.5 V の電圧範囲で動作します。2サイクルのプログラム分岐以外のすべての命令がシングルサイクル(200 μs)で実行します。同じ価格帯の競合製品よりもはるかに高い性能を発揮します。対称性の高い12ビット幅の命令により、同じクラスの他の8ビットマイクロコントローラを上回る標準2:1のコード圧縮比となっています。使いやすく覚えやすい命令セットにより、開発期間を大幅に短縮することができます。このマイクロコントローラは、 1024 KB のフラッシュプログラムメモリと 72 バイトのデータメモリを搭載しています。
Microchip PIC16F505 8 ビットフラッシュ CMOS マイクロコントローラには、 RISC アーキテクチャが搭載されており、シングルワード / シングルサイクル命令は 33 個のみです。この製品は、 2.0 → 5.5 V の電圧範囲で動作します。2サイクルのプログラム分岐以外のすべての命令がシングルサイクル(200 μs)で実行します。同じ価格帯の競合製品よりもはるかに高い性能を発揮します。対称性の高い12ビット幅の命令により、同じクラスの他の8ビットマイクロコントローラを上回る標準2:1のコード圧縮比となっています。使いやすく覚えやすい命令セットにより、開発期間を大幅に短縮することができます。このマイクロコントローラは、 1024 KB のフラッシュプログラムメモリと 72 バイトのデータメモリを搭載しています。
完全スタティック設計
12 ビット幅の命令
2 レベルのディープハードウェアスタック
データと命令の直接、間接、相対アドレッシングモード
8 ビット幅のデータパス
8 個の特殊機能ハードウェアレジスタ
In-Circuit Serial Programming ™（ ICSP ™）
In-Circuit デバッグ（ ICD ）サポート
パワーオンリセット(POR)
デバイスリセットタイマ(DRT)
ウォッチドッグタイマ（ WDT ）は、専用のオンチップ RC 発振器を使用し信頼性の高い動作を実現します
プログラマブルコード保護
多重 MCLR 入力ピン
I/O ピンの内部の弱いプルアップ
省電力スリープモード
ピンを変更したときにスリープ状態からウェイクアップします
フラッシュの耐久性： 100 、 000 回
40 年を超えるデータ保持
使用温度範囲： -40 → +85 ° C
14L 小型アウトライン、 3.90 mm （ SOIC ）パッケージ
完全スタティック設計
12 ビット幅の命令
2 レベルのディープハードウェアスタック
データと命令の直接、間接、相対アドレッシングモード
8 ビット幅のデータパス
8 個の特殊機能ハードウェアレジスタ
In-Circuit Serial Programming ™（ ICSP ™）
In-Circuit デバッグ（ ICD ）サポート
パワーオンリセット(POR)
デバイスリセットタイマ(DRT)
ウォッチドッグタイマ（ WDT ）は、専用のオンチップ RC 発振器を使用し信頼性の高い動作を実現します
プログラマブルコード保護
多重 MCLR 入力ピン
I/O ピンの内部の弱いプルアップ
省電力スリープモード
ピンを変更したときにスリープ状態からウェイクアップします
フラッシュの耐久性： 100 、 000 回
40 年を超えるデータ保持
使用温度範囲： -40 → +85 ° C
14L 小型アウトライン、 3.90 mm （ SOIC ）パッケージ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
