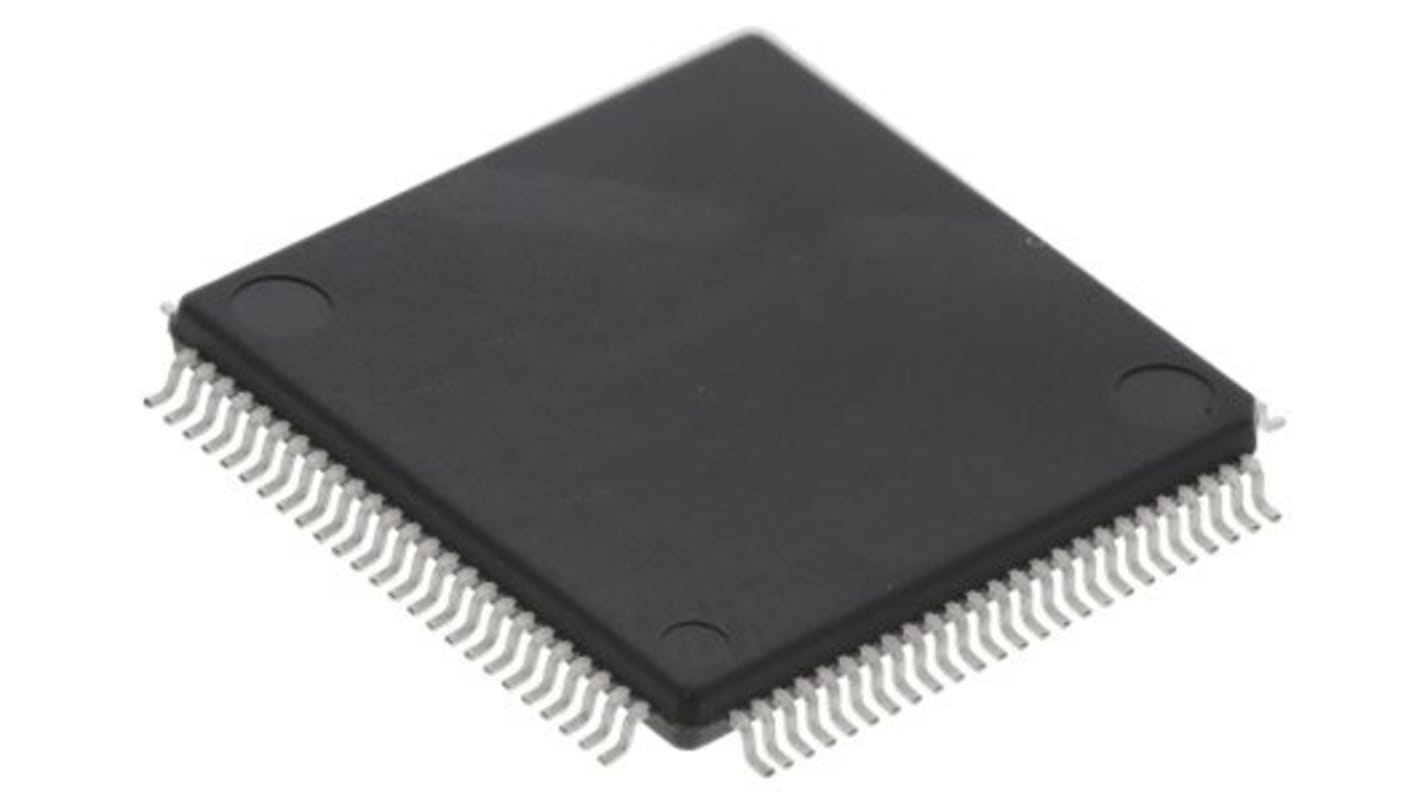

ルネサス エレクトロニクス RL78/G13グループ マイコンMCU, RL78, 32MHz, 96 kB, フラッシュ, 100-Pin LFQFP
- RS品番:
- 261-5987
- メーカー型番:
- R5F100PFAFB#30
- メーカー/ブランド名:
- ルネサス エレクトロニクス
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 261-5987
- メーカー型番:
- R5F100PFAFB#30
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| ファミリー名 | RL78/G13 | |
| パッケージタイプ | LFQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 100 | |
| デバイスコア | RL78 | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 96 kB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 8 kB | |
| USBチャンネル | 0 | |
| SPIチャンネル数 | 7 | |
| CANチャンネル数 | 0 | |
| 標準動作供給電圧 | 1.6 → 5.5 V | |
| UARTチャンネル数 | 3 | |
| I2Cチャンネル数 | 8 | |
| USARTチャネルの数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| ADCユニット数 | 1 | |
| 長さ | 14mm | |
| ADC数 | 20 x 8/10 ビット | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | CISC | |
| 動作温度 Max | +85 °C | |
| 動作温度 Min | -40 °C | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 1 | |
| 高さ | 1.6mm | |
| 寸法 | 12 x 12 x 1.6mm | |
| 幅 | 14mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
ファミリー名 RL78/G13 | ||
パッケージタイプ LFQFP | ||
実装タイプ 表面実装 | ||
ピン数 100 | ||
デバイスコア RL78 | ||
データバス幅 16bit | ||
プログラムメモリサイズ 96 kB | ||
最大周波数 32MHz | ||
RAMサイズ 8 kB | ||
USBチャンネル 0 | ||
SPIチャンネル数 7 | ||
CANチャンネル数 0 | ||
標準動作供給電圧 1.6 → 5.5 V | ||
UARTチャンネル数 3 | ||
I2Cチャンネル数 8 | ||
USARTチャネルの数 0 | ||
プログラムメモリタイプ フラッシュ | ||
ADCユニット数 1 | ||
長さ 14mm | ||
ADC数 20 x 8/10 ビット | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ CISC | ||
動作温度 Max +85 °C | ||
動作温度 Min -40 °C | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 1 | ||
高さ 1.6mm | ||
寸法 12 x 12 x 1.6mm | ||
幅 14mm | ||
Renesas R5F100PFAFB#30マイクロコントローラは、業界最低レベルの消費電流(CPU: 66 μA/MHz、スタンバイ(STOP): 230 nA)と43.2 DMIPS (32 MHz)の高性能をバランス付けしています。オンチップ発振器、データフラッシュ、A/Dコンバータ、内蔵の安全機能(ハードウェアの違法操作を検出する機能)を備えているため、家庭用電化製品の安全基準(IEC/UL 60730)のサポートを可能にします。このマイクロコントローラは、家庭用電化製品から産業機器まで、さまざまな用途に使用できます。
CPU = RL78 (16ビット)
最大周波数: 32 MHz
プログラムメモリ = 96 KBフラッシュメモリ
ピンカウント= 100
