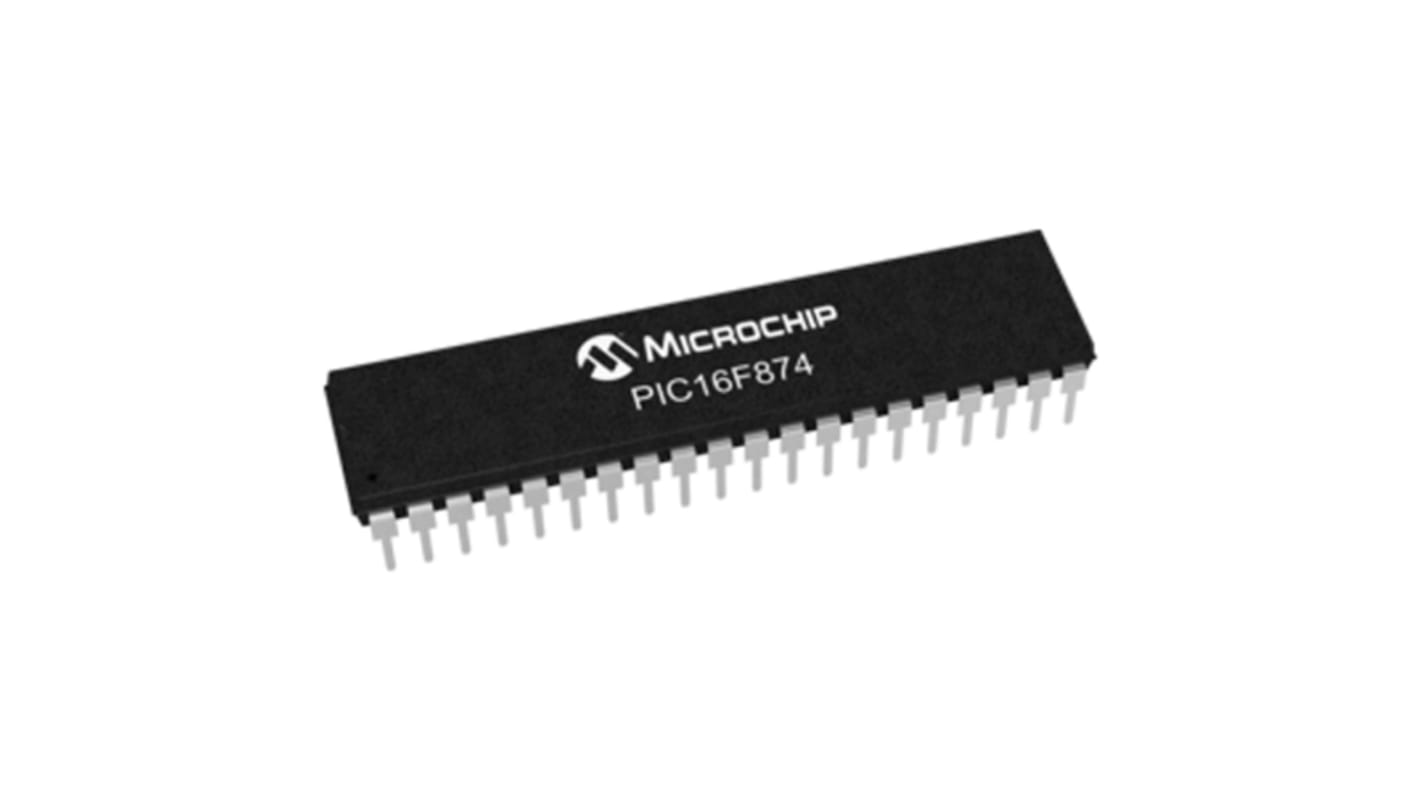

Microchip PIC16F874-04/P マイクロコントローラ 8 bit, PIC, 4 MHz, 7kB, フラッシュ, 40-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥1,064.00

(税抜)

￥1,170.40

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 5 は国内在庫あり
  • 5 は海外在庫あり
  • 317 は 2025年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 1￥1,064
2 +￥1,055

* 表示は参考価格です。ご購入数量によって価格は変動します。

梱包形態
RS品番:
379-3070
メーカー型番:
PIC16F874-04/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

PIC16F87X

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

40

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

7kB

最大クロック周波数

4MHz

RAMサイズ

192bit

最大電源電圧

5.5V

動作温度 Min

0°C

プログラムI/Os数

33

最大許容損失Pd

1W

動作温度 Max

70°C

高さ

4.06mm

幅

14.22 mm

長さ

52.45mm

規格 / 承認

RoHS

最小電源電圧

2V

インストラクションセットアーキテクチャ

RISC

自動車規格

なし

ADC数

8 x 10 Bit

タイマー数

3

プログラムメモリタイプ

フラッシュ

PIC16F873 / 874 / 876 / 877 8 ビットフラッシュマイクロコントローラ


MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F87 / 88 のマイクロコントローラは、 8 レベルのハードウェアスタックと 35 の命令を備えた Microchip のミッドレンジコアをベースにしています。この MCU は、最大 5 MIPS で動作し、 3.5KB のプログラムメモリ、 128 バイトの RAM 、64バイトの EEPROM を搭載しています。

マイクロコントローラ機能


20 MHz （最大）CPU 速度

命令数: 35

8 レベルのハードウェアスタック

I/O ピン x 22 – PIC16F873 / 876

I/O ピン x 33 – PIC16F874 / 877

パワーオンリセット（ POR ）

ブラウンアウトリセット（ BOR ）

パワーアップタイマ（ PWRT ）

オシレータスタートアップタイマ（ OST ）

ウォッチドッグタイマ（ WDT ）

インサーキットシリアルプログラミング（ ICSP ）

インサーキットデバッグ(ICD)

周辺機器


10 ビット A/D コンバータ（ ADC ） - PIC16F873 / 876 5 チャンネル、 PIC16F874 / 877 8 チャンネル

キャプチャ / コンペア / PWM （ CCP ）モジュール x 2

8 ビットタイマ x 2

16 ビットタイマ x 1

SPIとI2Cを備えた同期式シリアルインターフェース（SSP）

ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ USART ）

パラレルスレーブポート（ PSP ）– PIC16F874/877 モデルのみ
