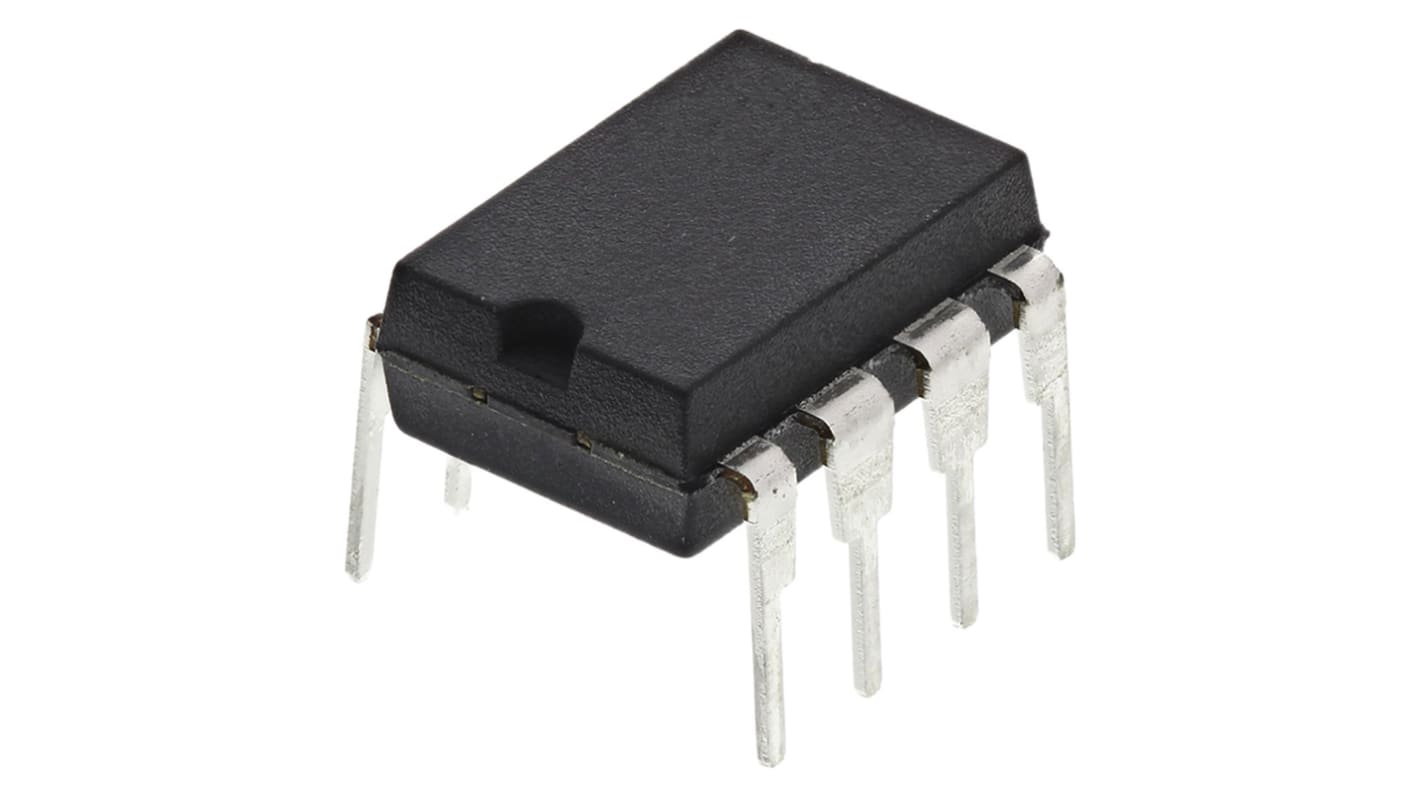

Microchip マイクロコントローラ 8 bit, PIC, 8 MHz, 1.5kB, フラッシュ, 8-Pin PDIP
- RS品番:
- 623-0128
- メーカー型番:
- PIC12F510-I/P
- メーカー/ブランド名:
- Microchip
1個小計：*
￥168.00
(税抜)
￥184.80
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 41 は海外在庫あり
- 568 は 2026年1月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥168 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 623-0128
- メーカー型番:
- PIC12F510-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | マイクロコントローラ | |
| シリーズ | PIC12F510 | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1.5kB | |
| 最大クロック周波数 | 8MHz | |
| RAMサイズ | 38bit | |
| 最大電源電圧 | 5.5V | |
| アナログコンパレータ | 1 | |
| 最大許容損失Pd | 700mW | |
| 動作温度 Min | -40°C | |
| プログラムI/Os数 | 6 | |
| 動作温度 Max | 85°C | |
| 長さ | 10.16mm | |
| 規格 / 承認 | No | |
| 高さ | 4.95mm | |
| 幅 | 7.11 mm | |
| 最小電源電圧 | 2V | |
| 自動車規格 | ISO/TS 16949 | |
| インストラクションセットアーキテクチャ | RISC | |
| タイマー数 | 1 | |
| ADC数 | 3 x 8 Bit | |
| プログラムメモリタイプ | フラッシュ | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ マイクロコントローラ | ||
シリーズ PIC12F510 | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1.5kB | ||
最大クロック周波数 8MHz | ||
RAMサイズ 38bit | ||
最大電源電圧 5.5V | ||
アナログコンパレータ 1 | ||
最大許容損失Pd 700mW | ||
動作温度 Min -40°C | ||
プログラムI/Os数 6 | ||
動作温度 Max 85°C | ||
長さ 10.16mm | ||
規格 / 承認 No | ||
高さ 4.95mm | ||
幅 7.11 mm | ||
最小電源電圧 2V | ||
自動車規格 ISO/TS 16949 | ||
インストラクションセットアーキテクチャ RISC | ||
タイマー数 1 | ||
ADC数 3 x 8 Bit | ||
プログラムメモリタイプ フラッシュ | ||
PIC12F510 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F510ファミリのマイクロコントローラは、2レベルのハードウェアスタックと33個の命令を備えた、Microchipのベースラインコアをベースにしています。 これらのMCUは、最大2 MIPSで動作し、最大1.5 KBのプログラムメモリと最大38バイトSRAMのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
特長
33の命令
2レベルハードウェアスタック
4 MHz又は8 MHzから選択可能な内蔵発振器
I/Oピン x 6
1個のコンパレータ
1個の8ビットタイマ
4チャンネル8ビットA/Dコンバータ(ADC)
In-Circuitシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
