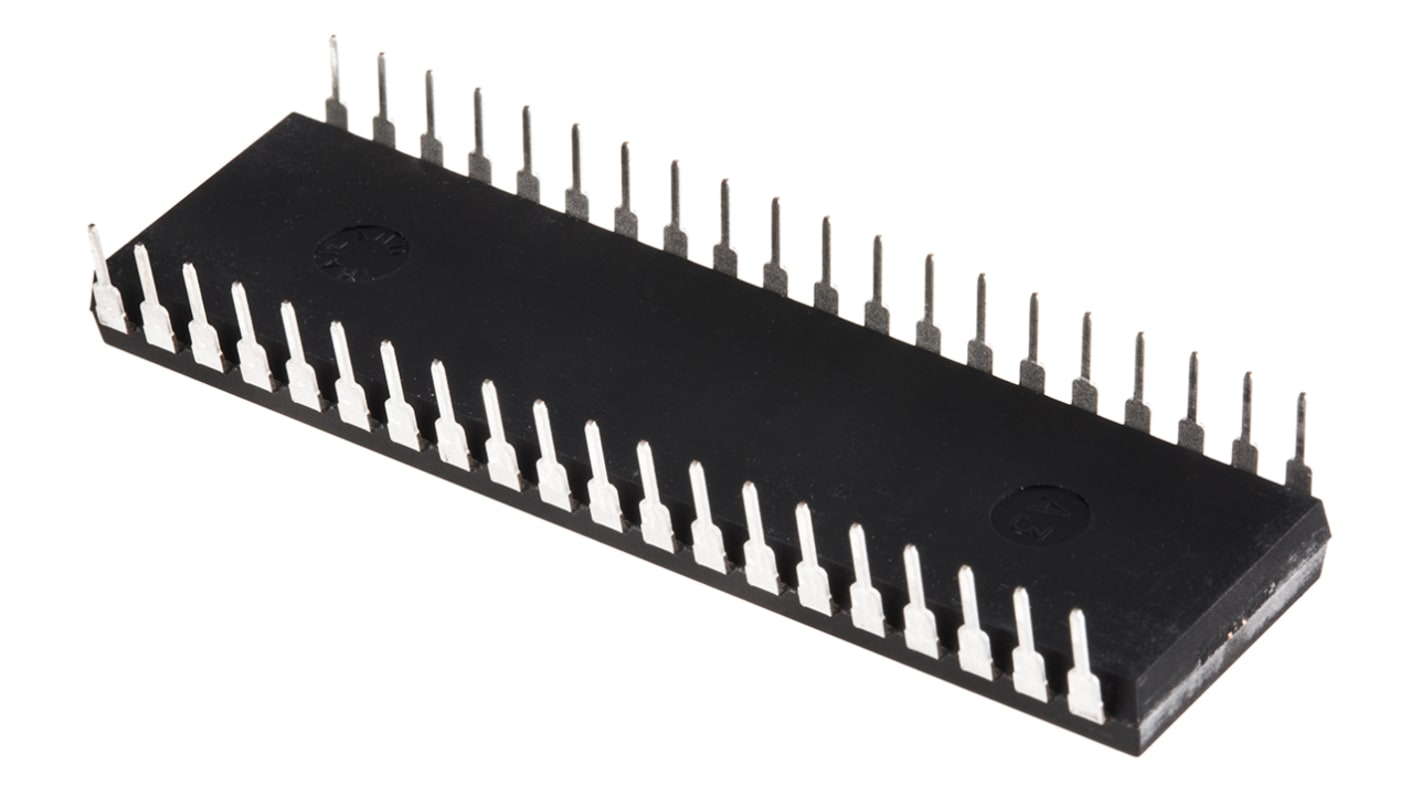

Microchip マイコン, 40-Pin PDIP PIC18F4525-I/P

MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。

PIC18F2525 / 2620 / 4525 / 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。 これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。

40 MHz （最大）CPU速度: 最大40 MHz
75種の命令（拡張命令セットで最大83種の命令を有効化可能）
31レベルのハードウェアスタック
内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2525 / 2620モデル
I/Oピン x 36 – PIC18F4525 / 4620モデル
nanoWattテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
高 / 低電圧検出(HLVD)モジュール
インサーキットシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)

10ビットA/Dコンバータ（ADC）- PIC18F2525 / 2620 10チャンネル、PIC18F4525 / 4620 13チャンネル
キャプチャ / コンペア / PWMモジュール – PIC18F2525/2620 x 2、PIC18F4525 / 4620 x 1
拡張キャプチャ / コンペア / PWM モジュール - PIC18F4525 / 4620 のみ
コンパレータ x 2
8 ビットタイマ x 1
16ビットタイマ x 3
SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール ^2. C
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ（EUSART）
