- RS品番:
- 623-0954
- メーカー型番:

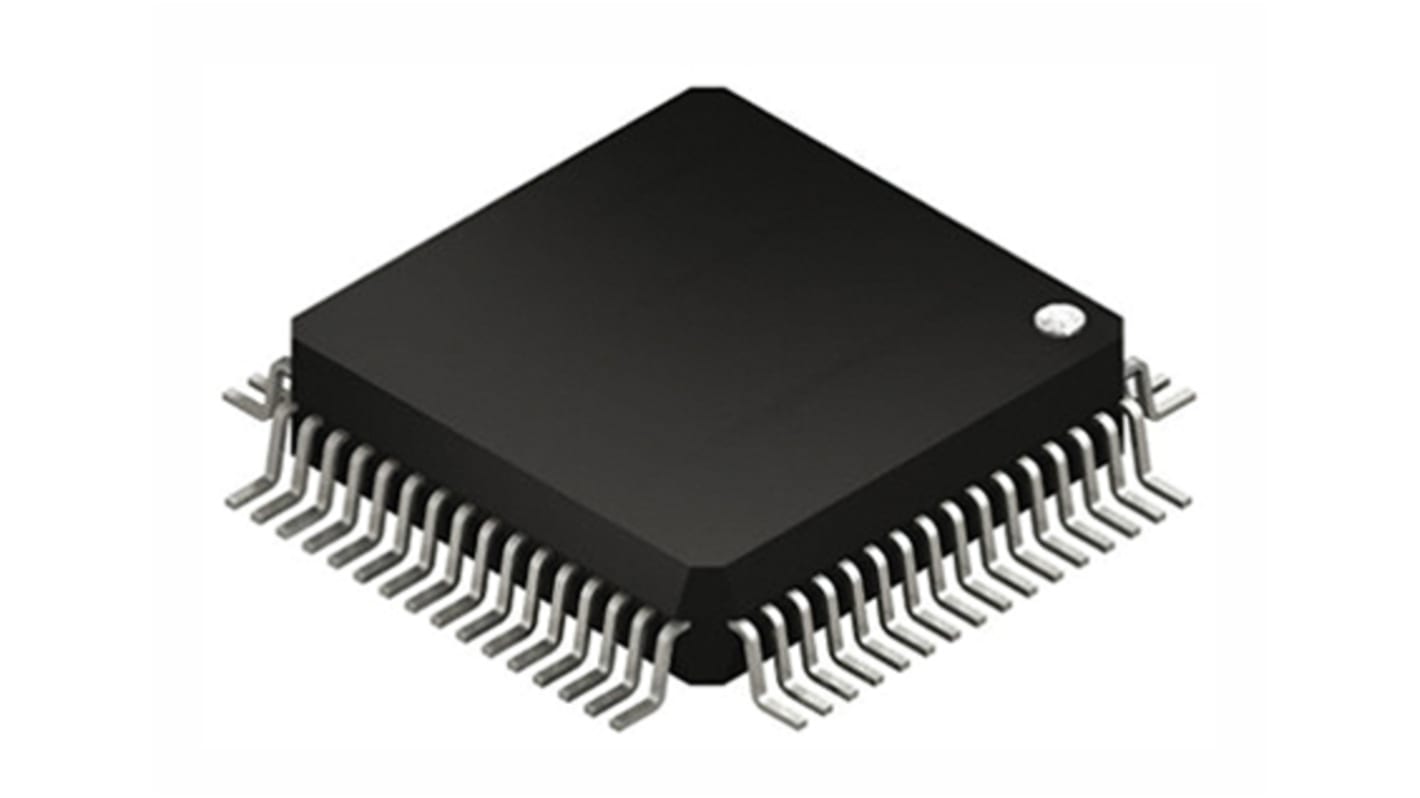

- PIC24HJ256GP206-I/PT
- メーカー/ブランド名:
- Microchip
1346 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥2,120.00
(税抜)
¥2,332.00
(税込)
個 | 単価 |
1 - 7 | ¥2,120.00 |
8 - 74 | ¥1,885.00 |
75 - 99 | ¥1,696.00 |
100 - 119 | ¥1,542.00 |
120 + | ¥1,414.00 |
- RS品番:
- 623-0954
- メーカー型番:
- PIC24HJ256GP206-I/PT
- メーカー/ブランド名:
- Microchip
その他
詳細情報
PIC24HJxxxGPx06 / x08 / x10 16ビットマイクロコントローラ
PIC24HJxxxGPx06 / x08 / x10ファミリのマイクロコントローラは、多様な用途に適したオンボードペリフェラルを搭載した汎用デバイスです。
マイクロコントローラの機能
CPU速度: 最大40 MIPS
71の命令
53 → 85 I/Oピン – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
71の命令
53 → 85 I/Oピン – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
10/12ビットA/Dコンバータ(ADC) – 1つ又は2つのモジュール、18又は32個のチャンネル付き(モデルによって異なる)
入力キャプチャ – 8チャンネル
出力キャプチャ – 8チャンネル
ダイレクトメモリアクセス – 8チャンネル
割り込みコントローラ
9個の16ビットタイマ – 結合して32ビットタイマを形成するオプションあり
電圧リファレンスモジュール
2個の3線式SPIモジュール
2個のユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)モジュール
入力キャプチャ – 8チャンネル
出力キャプチャ – 8チャンネル
ダイレクトメモリアクセス – 8チャンネル
割り込みコントローラ
9個の16ビットタイマ – 結合して32ビットタイマを形成するオプションあり
電圧リファレンスモジュール
2個の3線式SPIモジュール
2個のユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)モジュール
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
PIC24マイクロコントローラ
仕様
特性 | |
---|---|
ファミリー名 | PIC24HJ |
パッケージタイプ | TQFP |
実装タイプ | 表面実装 |
ピン数 | 64 |
デバイスコア | PIC |
データバス幅 | 16bit |
プログラムメモリサイズ | 256 kB |
最大周波数 | 40MIPS |
RAMサイズ | 16 kB |
USBチャンネル | 0 |
PWMユニット数 | 1 x 16 bit |
SPIチャンネル数 | 2 |
USARTチャネルの数 | 0 |
I2Cチャンネル数 | 2 |
CANチャンネル数 | 0 |
標準動作供給電圧 | 3→ 3.6 V |
UARTチャンネル数 | 2 |
イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
PWM | 8 x 16ビット |
PCIチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
ADCユニット数 | 1 |
寸法 | 10 x 10 x 1.05mm |
動作温度 Max | +85 °C |
長さ | 10mm |
ADC数 | 18 x 10 / 12ビット |
高さ | 1.05mm |
幅 | 10mm |
LINチャネルの数 | 0 |
動作温度 Min | -40 °C |
