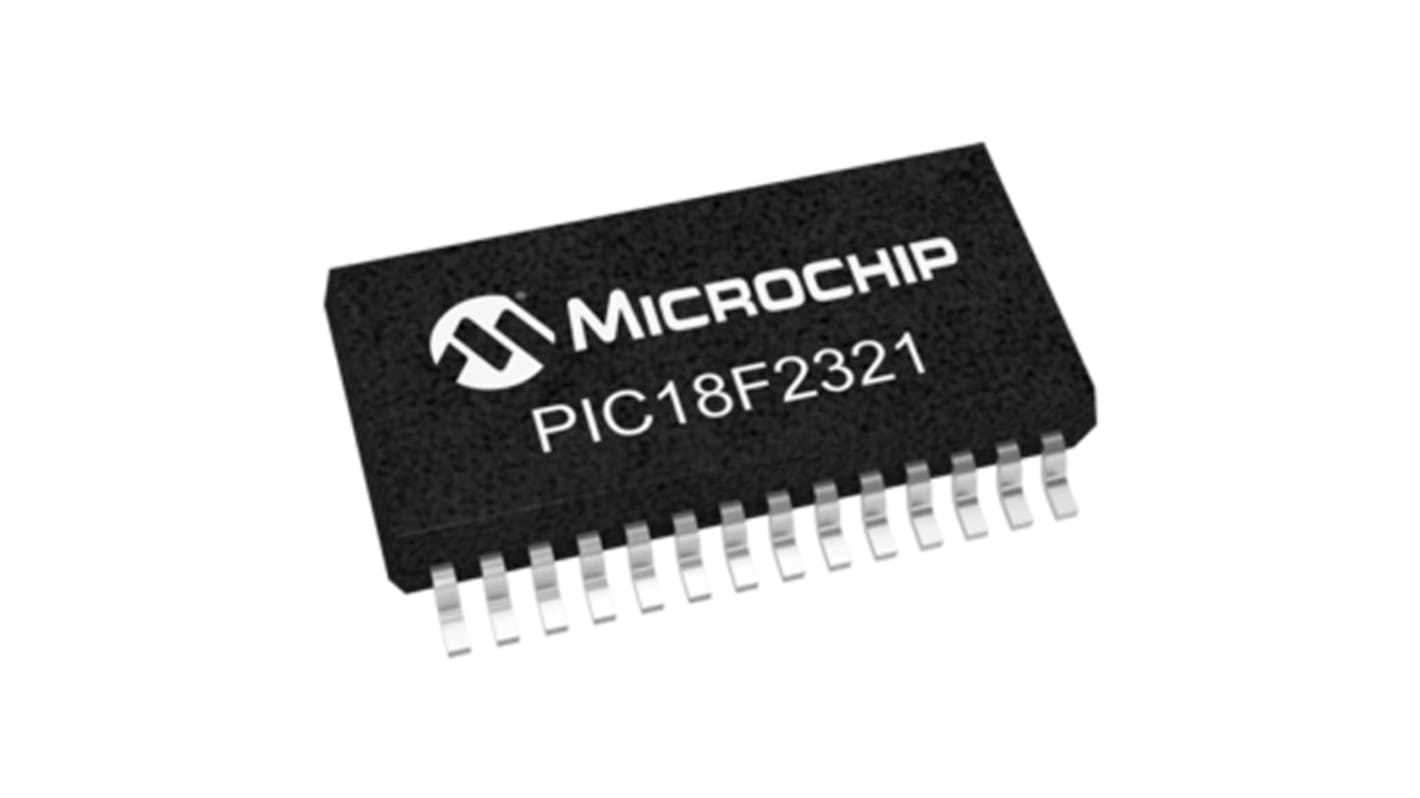

Microchip マイコン, PIC, 40MHz, 8 kB、256 B, フラッシュ, 28-Pin SSOP
- RS品番:
- 666-8918
- メーカー型番:
- PIC18F2321-I/SS
- メーカー/ブランド名:
- Microchip
1個小計：*
￥592.00
(税抜)
￥651.20
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 192 は海外在庫あり（最終在庫）
個 | 単価 |
|---|---|
| 1 + | ￥592 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 666-8918
- メーカー型番:
- PIC18F2321-I/SS
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC18F | |
| パッケージタイプ | SSOP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8 kB、256 B | |
| 最大周波数 | 40MHz | |
| RAMサイズ | 512 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 2 | |
| SPIチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| UARTチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 標準動作供給電圧 | 4.2 → 5.5 V | |
| I2Cチャンネル数 | 1 | |
| ADC数 | 10 x 10ビット | |
| 長さ | 10.5mm | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| 寸法 | 10.5 x 5.6 x 1.85mm | |
| 幅 | 5.6mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 高さ | 1.85mm | |
| LINチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| PWM | 2 (CCP) | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC18F | ||
パッケージタイプ SSOP | ||
実装タイプ 表面実装 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8 kB、256 B | ||
最大周波数 40MHz | ||
RAMサイズ 512 B | ||
USBチャンネル 0 | ||
PWMユニット数 2 | ||
SPIチャンネル数 1 | ||
CANチャンネル数 0 | ||
UARTチャンネル数 0 | ||
USARTチャネルの数 1 | ||
標準動作供給電圧 4.2 → 5.5 V | ||
I2Cチャンネル数 1 | ||
ADC数 10 x 10ビット | ||
長さ 10.5mm | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
寸法 10.5 x 5.6 x 1.85mm | ||
幅 5.6mm | ||
インストラクションセットアーキテクチャ RISC | ||
高さ 1.85mm | ||
LINチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
PWM 2 (CCP) | ||
PIC18F2221 / 2321 / 4221 / 4321 8ビットマイクロコントローラ
Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。
PIC18F2221 / 2321 / 4221 / 4321ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと77の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高8 KBのプログラムメモリ、512バイトのRAM、256バイトのデータEEPROMを備えています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大40 MHz
77の命令
31レベルのハードウェアスタック
構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2221 / 2321モデル
I/Oピン x 36 – PIC18F4221 / 4321モデル
nanoWatt XLPテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
10ビットA/Dコンバータ(ADC) - PIC18F2221 / 2321 10チャンネル、PIC18F4221 / 4321 13チャンネル
1つの拡張キャプチャ、比較、PWMモジュール – PIC18F4221 / 4321モードのみ
キャプチャ、比較、PWMモジュール – PIC18F2221 / 2321 x 2、PIC18F4221 / 4321 x 1
2個のコンパレータ
1個の8ビットタイマ
16ビットタイマ x 3
High / Low電圧検出(HLVD)モジュール
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
