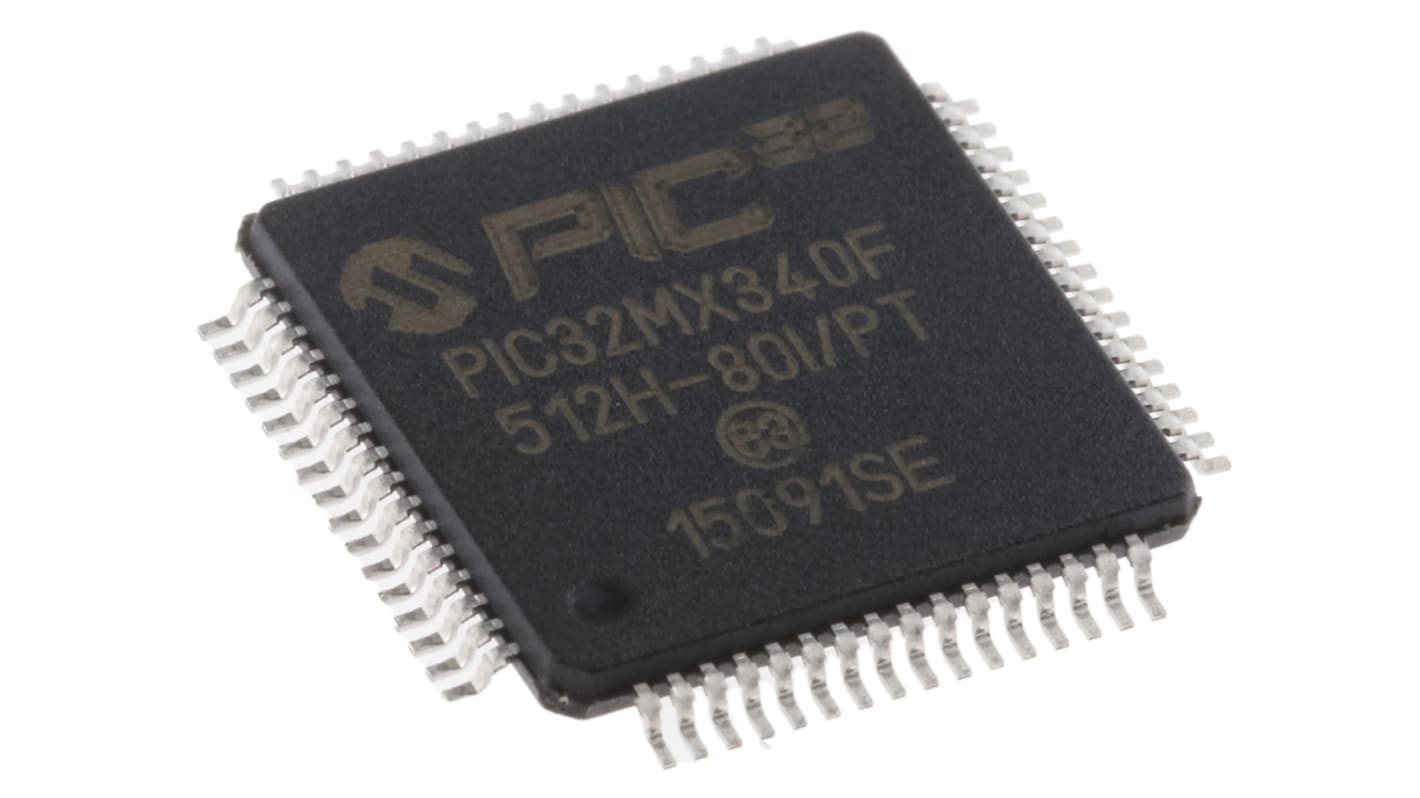

Microchip マイコン, 64-Pin TQFP PIC32MX340F512H-80I/PT

Microchip PIC32MX320 / 340 / 360 / 420 / 440 / 460ファミリのマイクロコントローラは、強力なMIPS M4Kコアをベースにした高性能な32ビットデバイスです。 充実したオンボードペリフェラルとその他の機能セットを搭載したこれらのMCU汎用デバイスは、USB通信を必要とする用途など、多様な用途に適しています。

MIPS32® M4K® 32ビットコア、5段パイプライン
80 MHzの最大周波数 - 1.56 DMIPS / MHz (Dhrystone 2.1)性能、待機せずにフラッシュアクセス
単一サイクルの乗算ユニット及び高性能の除算ユニット
コードのサイズを最大で40 %縮小するMIPS16e®モード
2セットの32コアレジスタファイル(32ビット)で、割り込みの待ち時間を低減
プリフェッチキャッシュモジュールでフラッシュからの実行速度を促進
動作温度範囲: -40 → +105 °C
ほとんどのPIC24/dsPIC® DSCデバイスとピン互換あり
複数の電源管理モード
優先度を個別にプログラム可能な複数の割り込みベクトル
フェールセーフクロックモニタモード
オンチップの低電力RC発振器で構成可能なウォッチドックタイマによる信頼性の高い動作
内部8 MHz及び32 kHzの発振器
3 → 25 MHz水晶発振器

10ビットA/Dコンバータ(ADC) – 16チャンネル
選択されたペリフェラルレジスタでAtomic SET、CLEAR、INVERT動作
最高4チャンネルのハードウェアDMA、自動データサイズ検出機能付き
USB 2.0準拠のフルスピードデバイス及びOn-The-Go (OTG)コントローラは、専用のDMAチャンネルを搭載
CPU及びUSBクロック用の個別のPLL
2個のI2C™モジュール
2個のUARTモジュール
2個のSPIモジュール
パラレルマスタ及びスレーブポート(PMP/PSP)、8ビットと16ビットのデータ及び最高16のアドレス行
ハードウェアリアルタイムクロック及びカレンダー(RTCC)
5つの16ビットタイマ / カウンタ – ペアを形成して2つの32ビットタイマを作成するオプションあり
5つのキャプチャ入力
5つの比較 / PWM出力
5つの外部割り込みピン
最高80 MHzで切り替え可能な高速I/Oピン
すべてのI/Oピン上で高電流シンク / ソース(18 mA / 18 mA)
デジタルI/Oピン上で構成可能なオープンドレイン出力

高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
