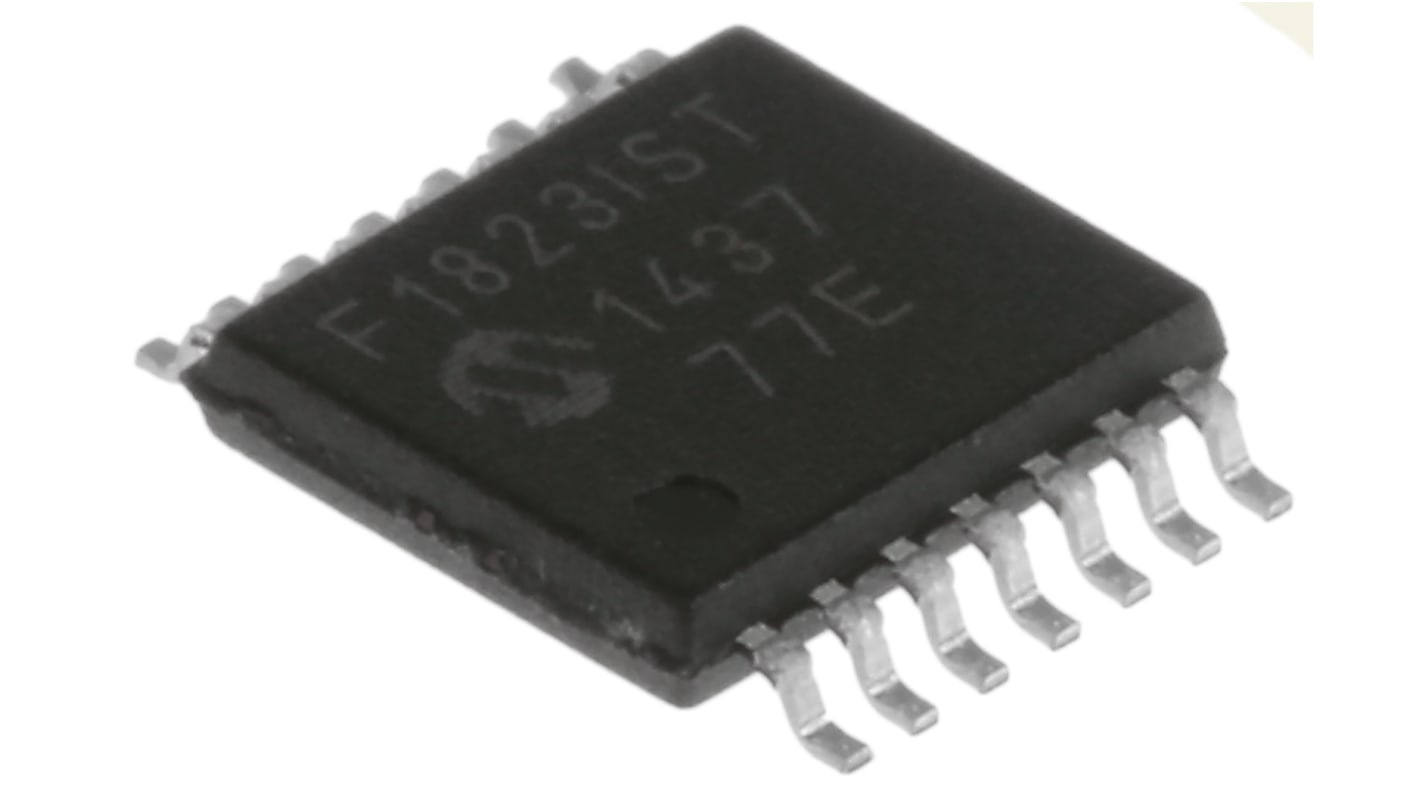

Microchip マイコン, PIC, 32MHz, 2K, フラッシュ, 14-Pin TSSOP
- RS品番:
- 703-7810
- メーカー型番:
- PIC16F1823-I/ST
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1個小計：*
￥188.00
(税抜)
￥206.80
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 5 は海外在庫あり
- 27 は 2025年12月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 4 | ￥188 |
| 5 - 44 | ￥185 |
| 45 - 59 | ￥181 |
| 60 - 69 | ￥178 |
| 70 + | ￥173 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 703-7810
- メーカー型番:
- PIC16F1823-I/ST
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | TSSOP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 256 B、2K x 14ワード | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 128 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| I2Cチャンネル数 | 1 | |
| 標準動作供給電圧 | 2.5, 3.3, 5 V | |
| USARTチャネルの数 | 1 | |
| UARTチャンネル数 | 0 | |
| ADC数 | 8 x 10ビット | |
| 長さ | 5.1mm | |
| PWM | 1 （ ECCP フルブリッジ） | |
| 寸法 | 5.1 x 4.5 x 1.05mm | |
| 高さ | 1.05mm | |
| LINチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| 幅 | 4.5mm | |
| インストラクションセットアーキテクチャ | RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ TSSOP | ||
実装タイプ 表面実装 | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 256 B、2K x 14ワード | ||
最大周波数 32MHz | ||
RAMサイズ 128 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
CANチャンネル数 0 | ||
I2Cチャンネル数 1 | ||
標準動作供給電圧 2.5, 3.3, 5 V | ||
USARTチャネルの数 1 | ||
UARTチャンネル数 0 | ||
ADC数 8 x 10ビット | ||
長さ 5.1mm | ||
PWM 1 （ ECCP フルブリッジ） | ||
寸法 5.1 x 4.5 x 1.05mm | ||
高さ 1.05mm | ||
LINチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
幅 4.5mm | ||
インストラクションセットアーキテクチャ RISC | ||
PIC16F1823 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1823ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
PIC16F1823ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
周辺機器
8チャンネル10ビットA/Dコンバータ(ADC)
8チャンネル静電容量型(mTouchTM)モジュール
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
データ信号変調器モジュール
SRラッチ
8チャンネル静電容量型(mTouchTM)モジュール
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
データ信号変調器モジュール
SRラッチ
