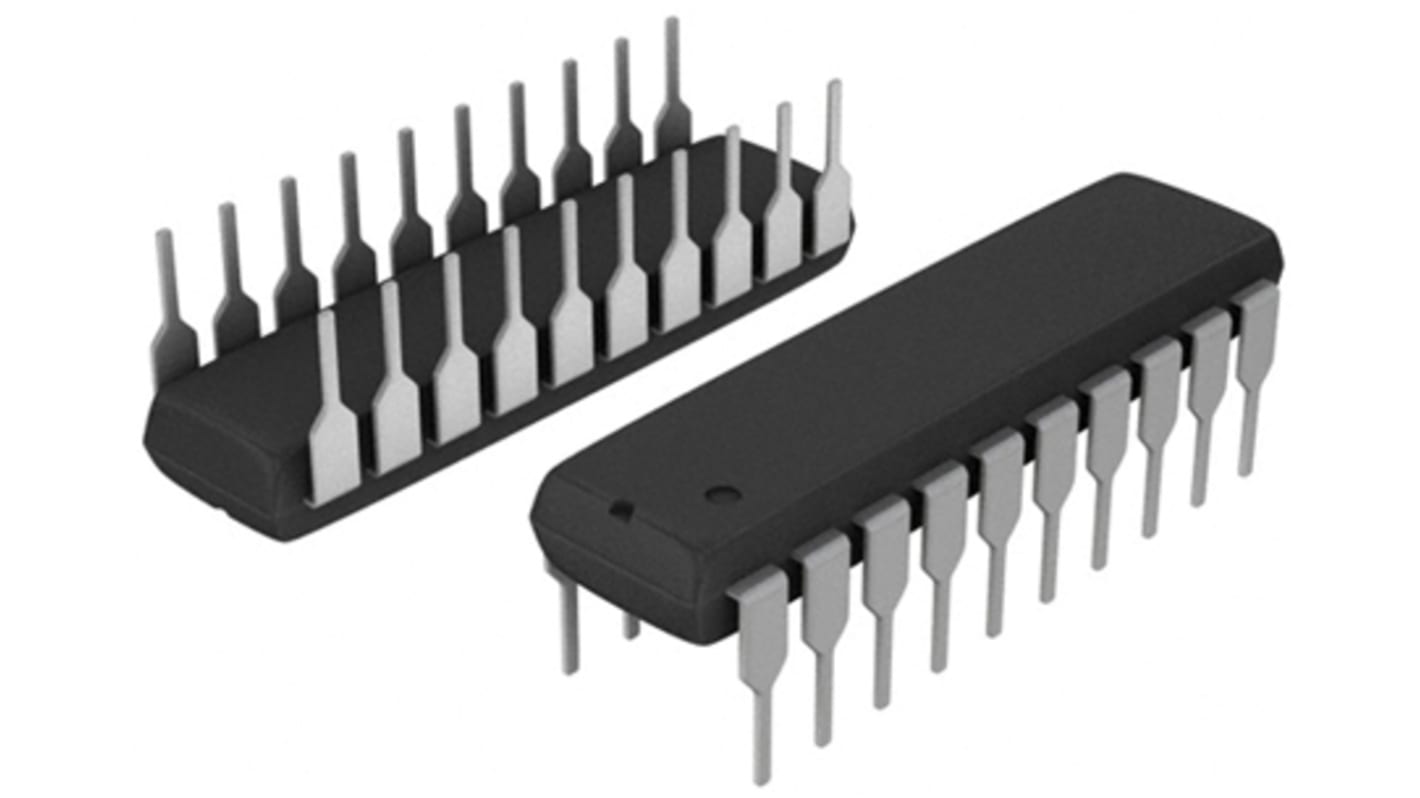

Microchip マイコン, PIC, 32MHz, 4 kwords, フラッシュ, 20-Pin PDIP
- RS品番:
- 715-4393
- メーカー型番:
- PIC16F1828-I/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1個小計：*
￥351.00
(税抜)
￥386.10
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 4 は海外在庫あり
- 158 は 2025年12月12日 に入荷予定（最終入荷）
個 | 単価 |
|---|---|
| 1 - 5 | ￥351 |
| 6 - 10 | ￥340 |
| 11 - 13 | ￥328 |
| 14 - 17 | ￥318 |
| 18 + | ￥305 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 715-4393
- メーカー型番:
- PIC16F1828-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 20 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 4 kwords | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 256 (EEPROM)、256 (SRAM) B | |
| PWMユニット数 | 4 x 10 bit | |
| SPIチャンネル数 | 1 | |
| 標準動作供給電圧 | 1.8 → 5.5 V | |
| I2Cチャンネル数 | 1 | |
| UARTチャンネル数 | 0 | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 寸法 | 1.03 x 0.25 x 0.13インチ | |
| 高さ | 3.3mm | |
| LINチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| ADC数 | 12 x 10ビット | |
| 長さ | 26.16mm | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 幅 | 0.25インチ | |
| PWM | 2 x 10 ビット、 2 （ 1 x 10 ビット） | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 20 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 4 kwords | ||
最大周波数 32MHz | ||
RAMサイズ 256 (EEPROM)、256 (SRAM) B | ||
PWMユニット数 4 x 10 bit | ||
SPIチャンネル数 1 | ||
標準動作供給電圧 1.8 → 5.5 V | ||
I2Cチャンネル数 1 | ||
UARTチャンネル数 0 | ||
CANチャンネル数 0 | ||
USARTチャネルの数 1 | ||
寸法 1.03 x 0.25 x 0.13インチ | ||
高さ 3.3mm | ||
LINチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
ADC数 12 x 10ビット | ||
長さ 26.16mm | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
インストラクションセットアーキテクチャ RISC | ||
幅 0.25インチ | ||
PWM 2 x 10 ビット、 2 （ 1 x 10 ビット） | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
PIC16F1824/1828 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1824 / 1828ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
PIC16F1824 / 1828ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12 – PIC16F1824
I/Oピン x 18 – PIC16F1828
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12 – PIC16F1824
I/Oピン x 18 – PIC16F1828
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
12ビットA/Dコンバータ(ADC) - PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
mTouchTM静電容量センサモジュール – PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
2つの拡張キャプチャ / コンペア / PWM (ECCP)モジュール
3個のオペアンプ - PIC16F1789
2個のオペアンプ – PIC16F1788
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
mTouchTM静電容量センサモジュール – PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
2つの拡張キャプチャ / コンペア / PWM (ECCP)モジュール
3個のオペアンプ - PIC16F1789
2個のオペアンプ – PIC16F1788
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
