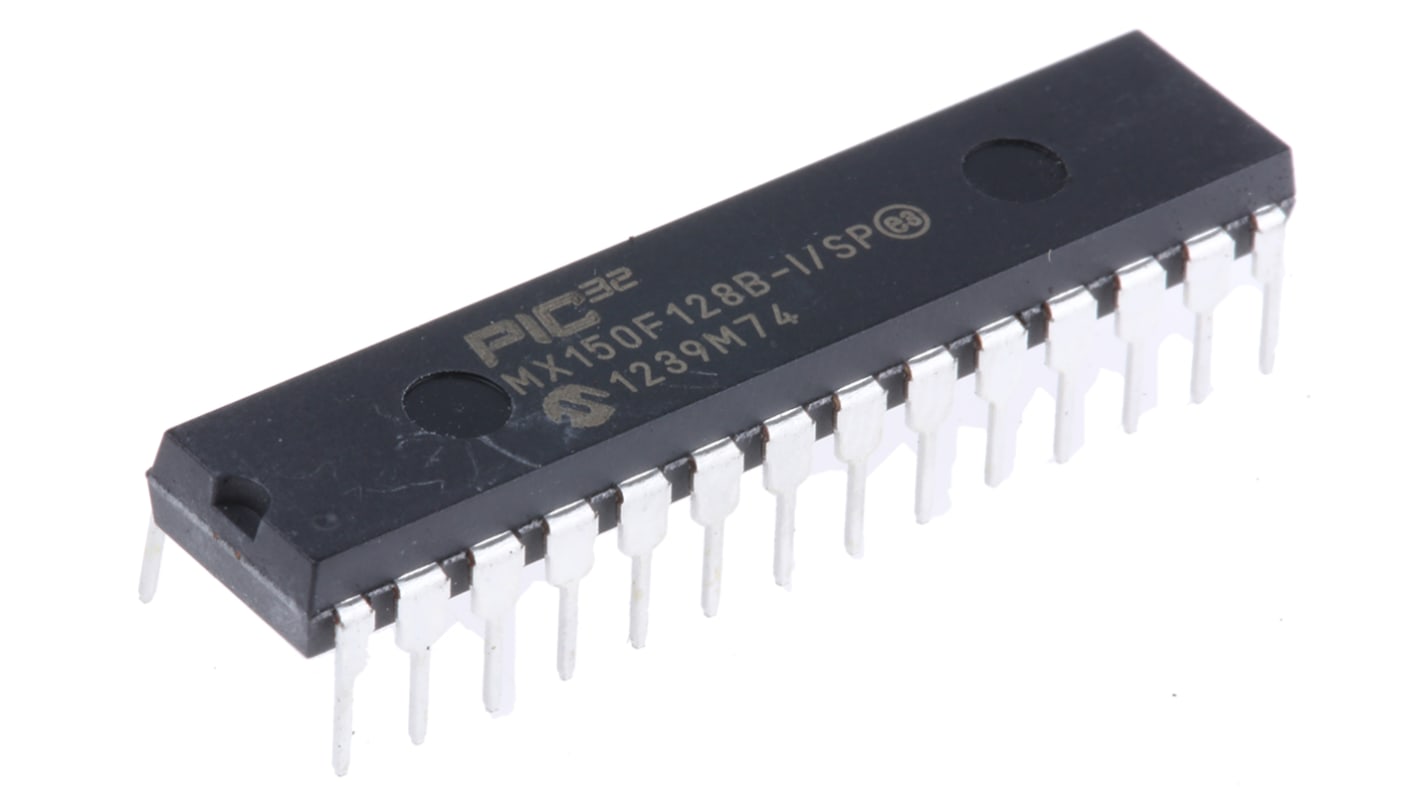

Microchip マイコン, 28-Pin SPDIP PIC32MX150F128B-I/SP

Microchip製のPIC32シリーズのマイクロコントローラは32ビットMCUで、MIPS microAptiv又はM4Kコアに加えて、組み込み用途に最適な各種の統合ツールを搭載しています。 これらのデバイスは高性能を発揮するので、インパクトの強いグラフィックス / ユーザーインターフェイス、イーサネット / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオなどの高度な用途に適しています。

PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。

CPUクロック速度: 最大50 MHz
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)

ペリフェラルピン選択(PPS)
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル

データ通信 – I2S、LJ、RJ、及びDSPモード
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル

USB 2.0対応フルスピード(OTG)コントローラ – モデルによって異なる
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)

高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
