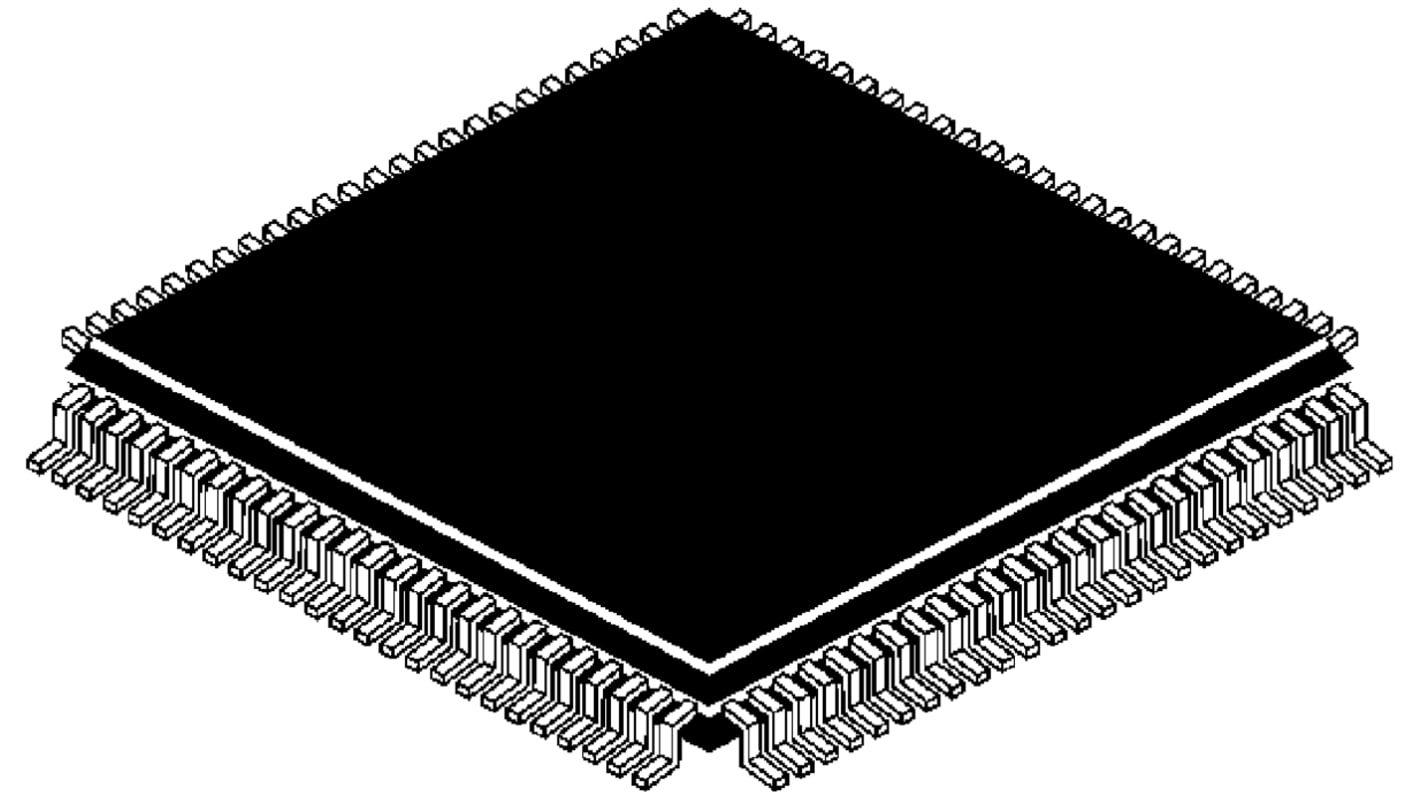

STMicroelectronics マイコン STM32F3, 100-Pin LQFP STM32F302VCT6
- RS品番:
- 810-3510
- メーカー型番:
- STM32F302VCT6
- メーカー/ブランド名:
- STMicroelectronics
在庫切れ
単価： 購入単位は 個
￥1,476.00
(税抜)
￥1,623.60
(税込)
個 | 単価 |
|---|---|
| 1 - 3 | ￥1,476.00 |
| 4 - 39 | ￥1,433.00 |
| 40 - 49 | ￥1,254.00 |
| 50 - 69 | ￥1,081.00 |
| 70 + | ￥1,045.00 |
- RS品番:
- 810-3510
- メーカー型番:
- STM32F302VCT6
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報
STM32F302シリーズマイクロコントローラ、STMicroelectronics
STMicroelectronics STM32 F302混合シグナルマイクロコントローラ(32ビットARM Cortex M4コア付き)は、72 MHzの周波数で動作し、DAC、ADC、DSP、FPU (浮動小数点ユニット)、CCM (コアカップルメモリ)などのアナログ周辺機器が組み込まれています。
コンパレータ(50ns)
プログラマブルゲインを備えたオペアンプ(PGA)
12ビットDAC; MSPS付き12ビットADC; 16ビットADC
RAM用メモリアーキテクチャ: CCM (コアカップルメモリ)
モータ制御タイマ(144 MHz)
通信インタフェース: USB FS及びCAN 2.0B
動作電圧: 3.6 V
メモリ: 256 Kb
プログラマブルゲインを備えたオペアンプ(PGA)
12ビットDAC; MSPS付き12ビットADC; 16ビットADC
RAM用メモリアーキテクチャ: CCM (コアカップルメモリ)
モータ制御タイマ(144 MHz)
通信インタフェース: USB FS及びCAN 2.0B
動作電圧: 3.6 V
メモリ: 256 Kb
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
STM32F3シリーズ32ビットARM® Cortex®-M4マイクロコントローラ、STMicroelectronics
STM32 F3シリーズミックスシグナルMCUは、DSP及びFPU命令を備え、72 MHzで動作する32ビットARM Cortex-M4コアと、高度なアナログ周辺セットを連結します。
高速コンパレータ(50 ns)
プログラマブルゲインアンプ(4種類のゲイン範囲)
12ビットDAC
高速12ビットADC (チャンネルあたり5 MSPS、インターリーブモードで最大18 MSPS)
16ビットのシグマデルタADC
高速144MHzモータ制御タイマ、より良好なタイミング分解能7 ns
プログラマブルゲインアンプ(4種類のゲイン範囲)
12ビットDAC
高速12ビットADC (チャンネルあたり5 MSPS、インターリーブモードで最大18 MSPS)
16ビットのシグマデルタADC
高速144MHzモータ制御タイマ、より良好なタイミング分解能7 ns
仕様
特性 | |
|---|---|
| ファミリー名 | STM32F3 |
| パッケージタイプ | LQFP |
| 実装タイプ | 表面実装 |
| ピン数 | 100 |
| デバイスコア | ARM Cortex M4 |
| データバス幅 | 32bit |
| プログラムメモリサイズ | 256 kB |
| 最大周波数 | 72MHz |
| RAMサイズ | 40 kB |
| USBチャンネル | 1 |
| PWMユニット数 | 1 x 16 bit |
| SPIチャンネル数 | 3 |
| UARTチャンネル数 | 2 |
| USARTチャネルの数 | 3 |
| I2Cチャンネル数 | 2 |
| 標準動作供給電圧 | 2 → 3.6 V |
| CANチャンネル数 | 1 |
| 最大イーサネットチャンネル数 | 0 |
| 動作温度 Max | +85 °C |
| ADCユニット数 | 1 |
| 動作温度 Min | -40 °C |
| インストラクションセットアーキテクチャ | RISC |
| PCIチャンネル数 | 0 |
| イーサネットチャンネル数 | 0 |
| プログラムメモリタイプ | フラッシュ |
| PWM | 6 x 16ビット |
| 寸法 | 14.2 x 14.2 x 1.45mm |
| 幅 | 14.2mm |
| LINチャネルの数 | 0 |
| 高さ | 1.45mm |
| 長さ | 14.2mm |
| ADC数 | 2 x 12ビット |
