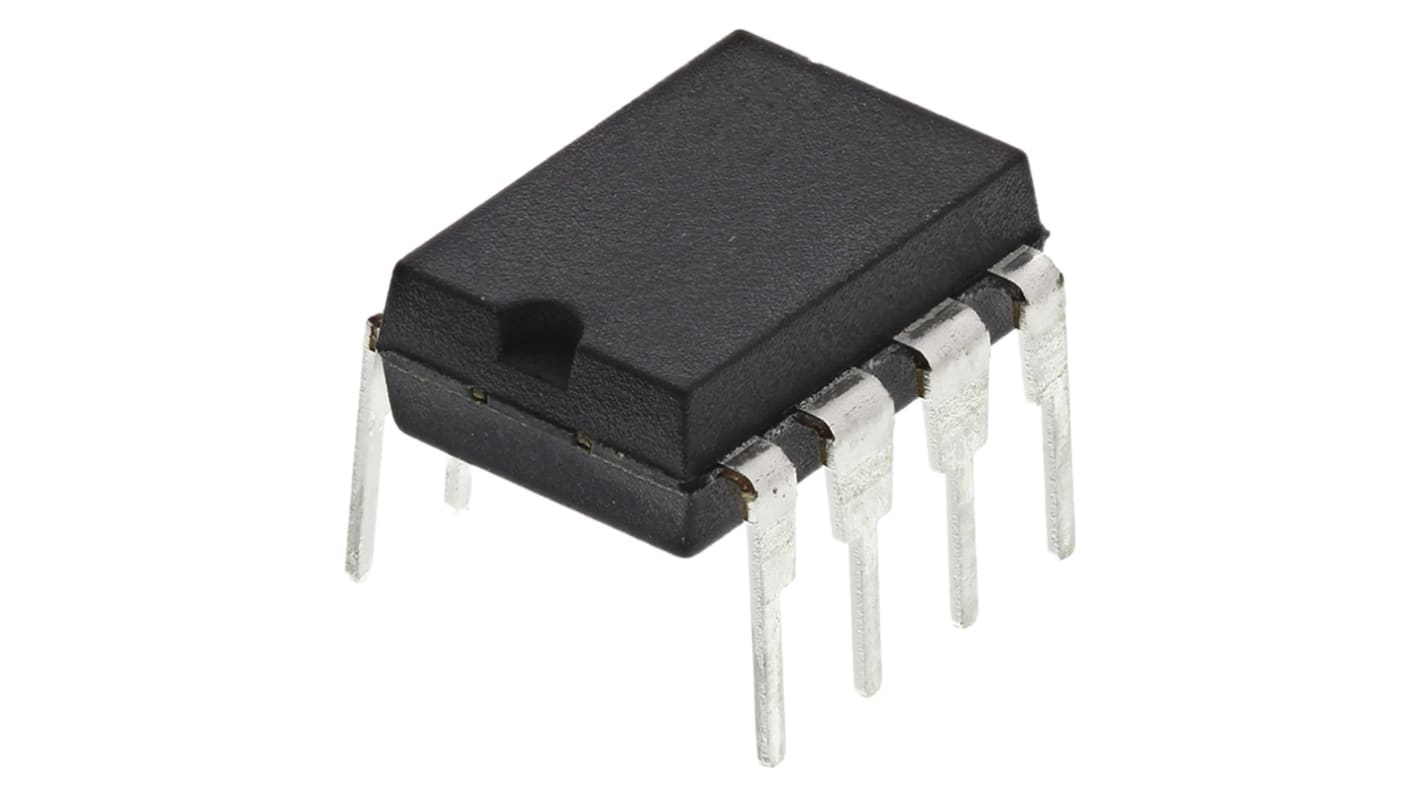

Microchip マイコン, 8-Pin PDIP PIC12F1571-I/P

MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。

PIC12F1571 / 1572ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高3.5 KBのプログラムメモリと最高256バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。

49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
スタンドアロンPWMモジュール x 3
4チャンネル10ビットA/Dコンバータ(ADC)
5ビットD/Aコンバータ(DAC)
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
設定可能なロジックセル(CLC)
数値制御発振器(NCO)
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

Microchip PIC12F、8ビットPIC®マイクロコントローラ

MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
