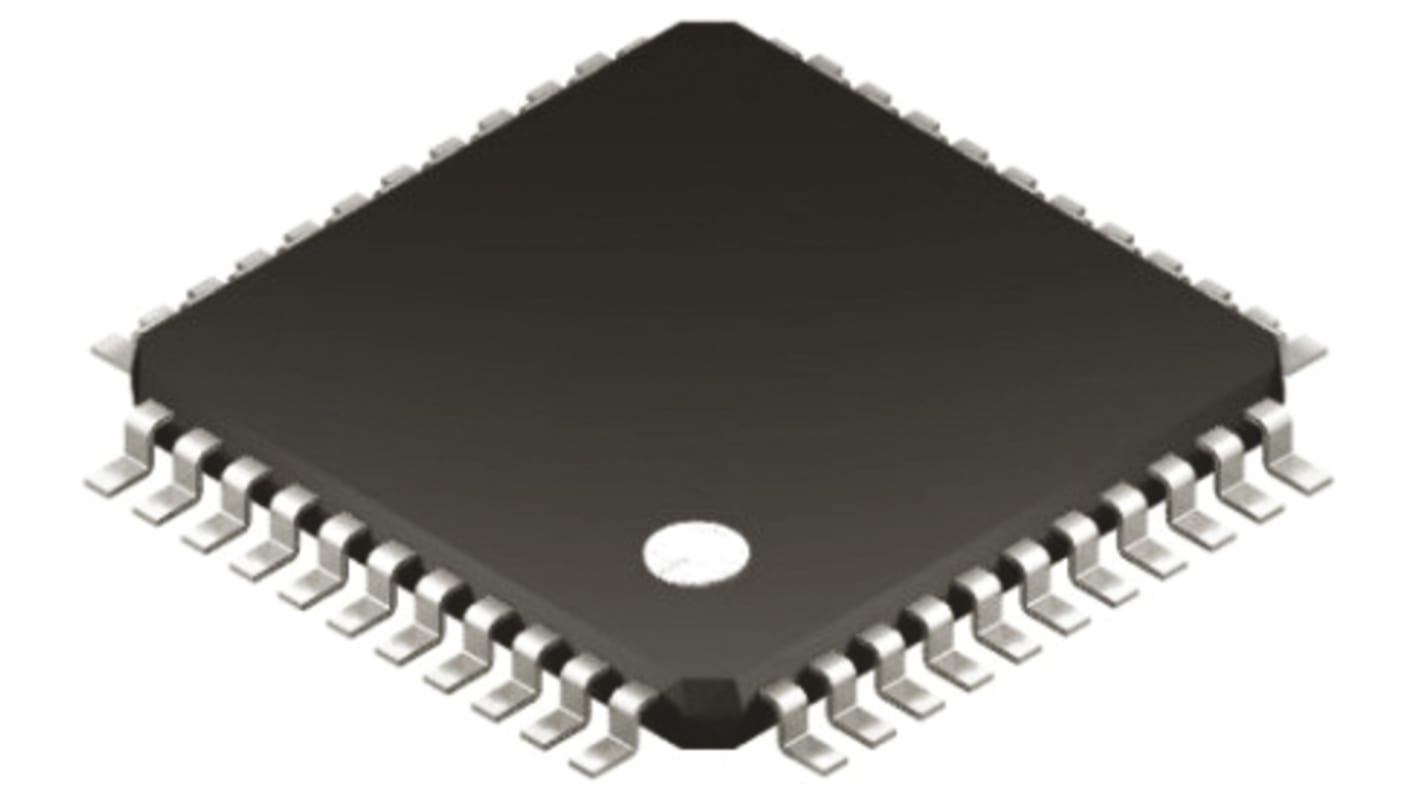

Microchip PIC16F59-I/PT マイクロコントローラ 8 bit, PIC, 33 MHz, 3kB, 3 kB, フラッシュ, フラッシュ, 44-Pin TQFP
- RS品番:
- 823-1053
- メーカー型番:
- PIC16F59-I/PT
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 823-1053
- メーカー型番:
- PIC16F59-I/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F59 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | TQFP | |
| 取付タイプ | 表面 | |
| ピン数 | 44 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 3, 3kB | |
| インタフェースタイプ | RS232 | |
| 最大クロック周波数 | 33MHz | |
| RAMサイズ | 134bit | |
| 最大電源電圧 | 6V | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Min | -40°C | |
| プログラムI/Os数 | 33 | |
| 動作温度 Max | 85°C | |
| 長さ | 10mm | |
| 高さ | 1.05mm | |
| 規格 / 承認 | No | |
| 幅 | 10mm | |
| 最小電源電圧 | 2V | |
| 自動車規格 | なし | |
| プログラムメモリタイプ | フラッシュ, フラッシュ | |
| タイマー数 | 1 | |
| インストラクションセットアーキテクチャ | RISC, RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F59 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 TQFP | ||
取付タイプ 表面 | ||
ピン数 44 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 3, 3kB | ||
インタフェースタイプ RS232 | ||
最大クロック周波数 33MHz | ||
RAMサイズ 134bit | ||
最大電源電圧 6V | ||
最大許容損失Pd 800mW | ||
動作温度 Min -40°C | ||
プログラムI/Os数 33 | ||
動作温度 Max 85°C | ||
長さ 10mm | ||
高さ 1.05mm | ||
規格 / 承認 No | ||
幅 10mm | ||
最小電源電圧 2V | ||
自動車規格 なし | ||
プログラムメモリタイプ フラッシュ, フラッシュ | ||
タイマー数 1 | ||
インストラクションセットアーキテクチャ RISC, RISC | ||
PIC16F54/57/59 8ビットフラッシュマイクロコントローラ
マイクロコントローラ機能
20 MHz （最大）CPU速度
33命令
2レベルハードウェアスタック
12 I/Oピン - PIC16F54
20 I/Oピン - PIC16F57
32 I/Oピン - PIC16F59
電源オンリセット(POR)
ウォッチドッグタイマ(WDT)
デバイスリセットタイマ(DRT)
インサーキットシリアルプログラミング(ICSP)
周辺機器
8ビットタイマ1個
