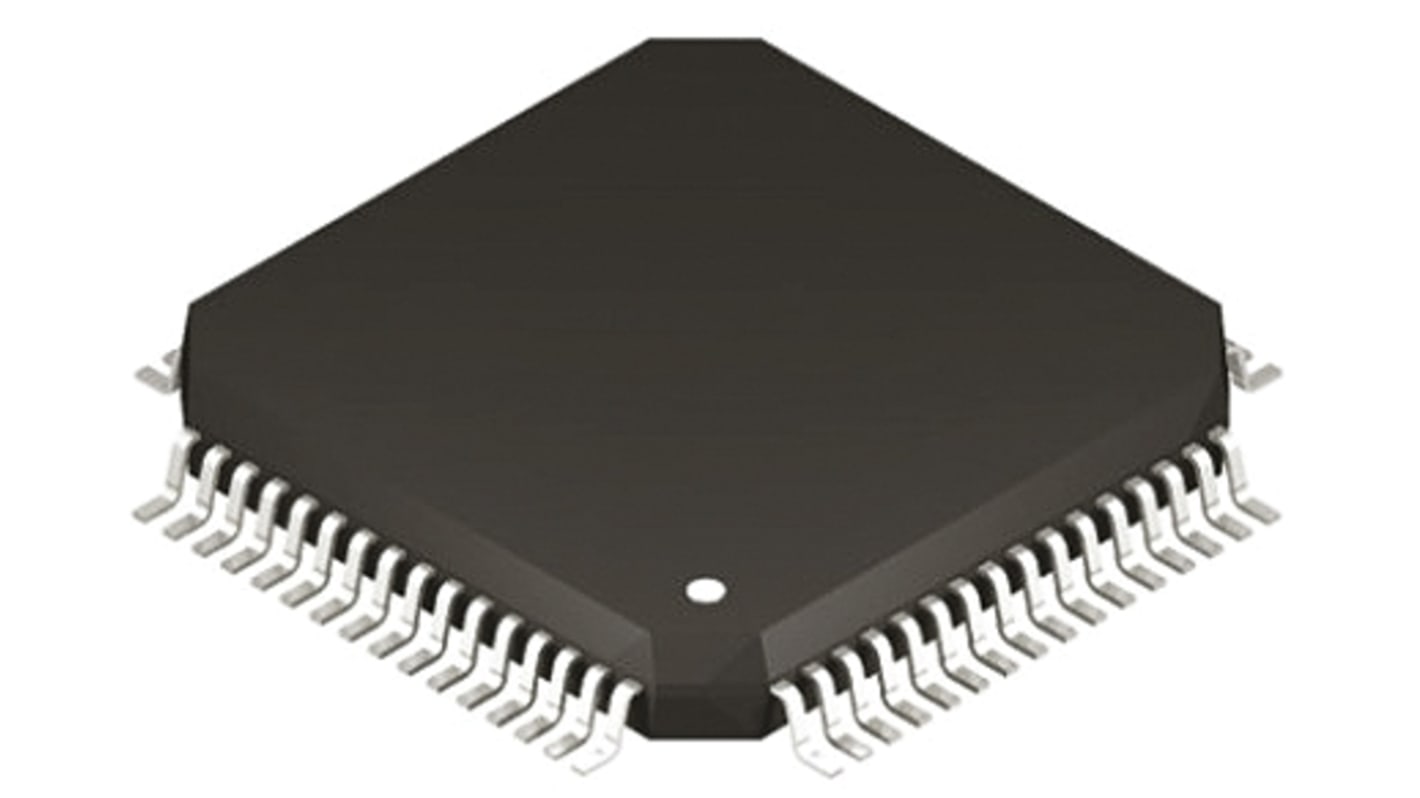

Microchip マイコン, dsPIC, 70MHz, 256 kB, フラッシュ, 64-Pin TQFP
- RS品番:
- 823-7799
- メーカー型番:
- DSPIC33EP256MC206-I/PT
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 袋(1袋2個入り) 小計：*
￥1,491.00
(税抜)
￥1,640.10
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 522 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 48 | ￥745.50 | ￥1,491 |
| 50 - 498 | ￥720.50 | ￥1,441 |
| 500 - 998 | ￥685.50 | ￥1,371 |
| 1000 - 1998 | ￥656.00 | ￥1,312 |
| 2000 + | ￥626.00 | ￥1,252 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 823-7799
- メーカー型番:
- DSPIC33EP256MC206-I/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | dsPIC33EP | |
| パッケージタイプ | TQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 64 | |
| デバイスコア | dsPIC | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 256 kB | |
| 最大周波数 | 70MHz | |
| RAMサイズ | 32 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 4 x 16 bit | |
| SPIチャンネル数 | 2 | |
| I2Cチャンネル数 | 2 | |
| UARTチャンネル数 | 2 | |
| 標準動作供給電圧 | 3 → 3.6 V | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| インストラクションセットアーキテクチャ | 高コード効率 | |
| LINチャネルの数 | 0 | |
| 高さ | 1.05mm | |
| 動作温度 Min | -40 °C | |
| 動作温度 Max | +85 °C | |
| 幅 | 12mm | |
| 寸法 | 12 x 12 x 1.05mm | |
| PWM | 4 (6 x 16ビット) | |
| ADCユニット数 | 1 | |
| 最大イーサネットチャンネル数 | 0 | |
| ADC数 | 16 x 10 / 12ビット | |
| 長さ | 12mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 dsPIC33EP | ||
パッケージタイプ TQFP | ||
実装タイプ 表面実装 | ||
ピン数 64 | ||
デバイスコア dsPIC | ||
データバス幅 16bit | ||
プログラムメモリサイズ 256 kB | ||
最大周波数 70MHz | ||
RAMサイズ 32 kB | ||
USBチャンネル 0 | ||
PWMユニット数 4 x 16 bit | ||
SPIチャンネル数 2 | ||
I2Cチャンネル数 2 | ||
UARTチャンネル数 2 | ||
標準動作供給電圧 3 → 3.6 V | ||
CANチャンネル数 0 | ||
USARTチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
インストラクションセットアーキテクチャ 高コード効率 | ||
LINチャネルの数 0 | ||
高さ 1.05mm | ||
動作温度 Min -40 °C | ||
動作温度 Max +85 °C | ||
幅 12mm | ||
寸法 12 x 12 x 1.05mm | ||
PWM 4 (6 x 16ビット) | ||
ADCユニット数 1 | ||
最大イーサネットチャンネル数 0 | ||
ADC数 16 x 10 / 12ビット | ||
長さ 12mm | ||
- COO（原産国）:
- TH
dsPIC33EPxxxGP/MC20x/50x 16ビットデジタルシグナルコントローラ
MicrochipのdsPIC33EPxxxGP/MC20x / 50xデジタルシグナルコントローラファミリは、最大70 MIPSの性能を発揮する、dsPIC33Eコアベースの包括的な16ビットDSP製品群です。 この製品群には、幅広いアレイメモリ及びパッケージタイプがあり、非常に広範なオンボード周辺機器が用意されています。
マイクロコントローラの機能
CPUクロック速度: 最大70 MHz
I/Oピン x 21 → 53 – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
I/Oピン x 21 → 53 – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
高速PWM
10 / 12ビットA/Dコンバータ(ADC) - 6 → 16チャンネル(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
オペアンプ – モデルによって2 → 3個
コンパレータ – モデルによって3 → 4個
充電時間測定ユニット(CTMU) – mTouch™静電容量型タッチセンサに対応
2個のUARTモジュール
2個のSPIモジュール
ECAN™モジュール
2個のI2C™モジュール
プログラム可能な巡回冗長検査(CRC)
ペリフェラルピン選択(PPS)
ペリフェラルトリガジェネレータ(PTG)
10 / 12ビットA/Dコンバータ(ADC) - 6 → 16チャンネル(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
オペアンプ – モデルによって2 → 3個
コンパレータ – モデルによって3 → 4個
充電時間測定ユニット(CTMU) – mTouch™静電容量型タッチセンサに対応
2個のUARTモジュール
2個のSPIモジュール
ECAN™モジュール
2個のI2C™モジュール
プログラム可能な巡回冗長検査(CRC)
ペリフェラルピン選択(PPS)
ペリフェラルトリガジェネレータ(PTG)
