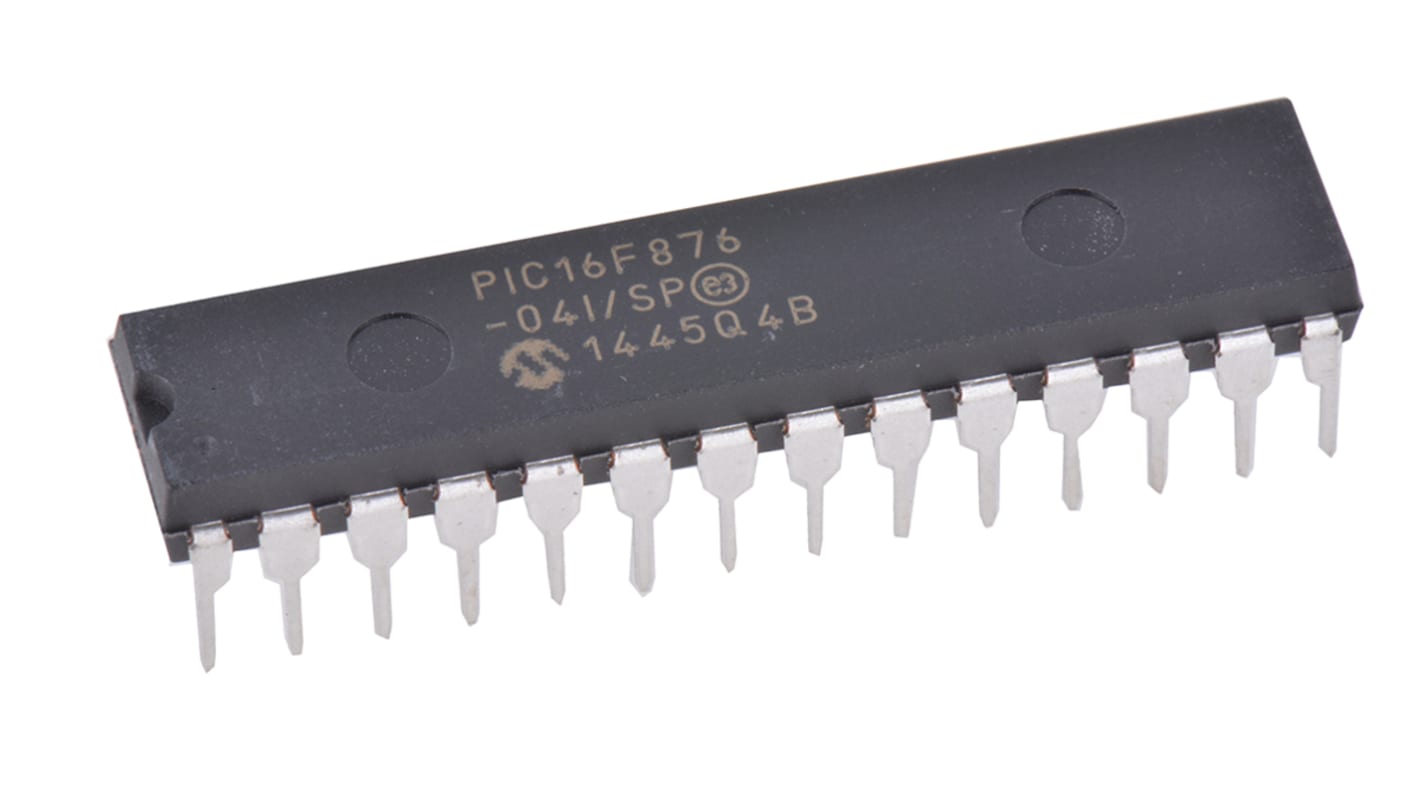

Microchip マイコン, PIC, 20MHz, 8 k x 14ワード, フラッシュ, 28-Pin PDIP
- RS品番:
- 825-0953
- メーカー型番:
- PIC16F876-04I/SP
- メーカー/ブランド名:
- Microchip
1個小計：*
￥1,151.00
(税抜)
￥1,266.10
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 1,373 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥1,151 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 825-0953
- メーカー型番:
- PIC16F876-04I/SP
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8 k x 14ワード | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 368 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 2 | |
| SPIチャンネル数 | 1 | |
| USARTチャネルの数 | 1 | |
| 標準動作供給電圧 | 4 → 5.5 V | |
| I2Cチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| UARTチャンネル数 | 1 | |
| 寸法 | 35.18 x 7.49 x 3.43mm | |
| PWM | 2 x 10ビット | |
| 動作温度 Min | -40 °C | |
| 幅 | 7.49mm | |
| 高さ | 3.43mm | |
| 動作温度 Max | +85 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 最大イーサネットチャンネル数 | 0 | |
| 長さ | 35.18mm | |
| ADC数 | 5 x 10ビット | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| ADCユニット数 | 1 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8 k x 14ワード | ||
最大周波数 20MHz | ||
RAMサイズ 368 B | ||
USBチャンネル 0 | ||
PWMユニット数 2 | ||
SPIチャンネル数 1 | ||
USARTチャネルの数 1 | ||
標準動作供給電圧 4 → 5.5 V | ||
I2Cチャンネル数 1 | ||
CANチャンネル数 0 | ||
UARTチャンネル数 1 | ||
寸法 35.18 x 7.49 x 3.43mm | ||
PWM 2 x 10ビット | ||
動作温度 Min -40 °C | ||
幅 7.49mm | ||
高さ 3.43mm | ||
動作温度 Max +85 °C | ||
インストラクションセットアーキテクチャ RISC | ||
最大イーサネットチャンネル数 0 | ||
長さ 35.18mm | ||
ADC数 5 x 10ビット | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
ADCユニット数 1 | ||
PIC16F873 / 874 / 876 / 877 8 ビットフラッシュマイクロコントローラ
MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F87 / 88 のマイクロコントローラは、 8 レベルのハードウェアスタックと 35 の命令を備えた Microchip のミッドレンジコアをベースにしています。この MCU は、最大 5 MIPS で動作し、 3.5KB のプログラムメモリ、 128 バイトの RAM 、64バイトの EEPROM を搭載しています。
マイクロコントローラ機能
20 MHz （最大）CPU 速度
命令数: 35
8 レベルのハードウェアスタック
I/O ピン x 22 – PIC16F873 / 876
I/O ピン x 33 – PIC16F874 / 877
パワーオンリセット（ POR ）
ブラウンアウトリセット（ BOR ）
パワーアップタイマ（ PWRT ）
オシレータスタートアップタイマ（ OST ）
ウォッチドッグタイマ（ WDT ）
インサーキットシリアルプログラミング（ ICSP ）
インサーキットデバッグ(ICD)
周辺機器
10 ビット A/D コンバータ（ ADC ） - PIC16F873 / 876 5 チャンネル、 PIC16F874 / 877 8 チャンネル
キャプチャ / コンペア / PWM （ CCP ）モジュール x 2
8 ビットタイマ x 2
16 ビットタイマ x 1
SPIとI2Cを備えた同期式シリアルインターフェース（SSP）
ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ USART ）
パラレルスレーブポート（ PSP ）– PIC16F874/877 モデルのみ
