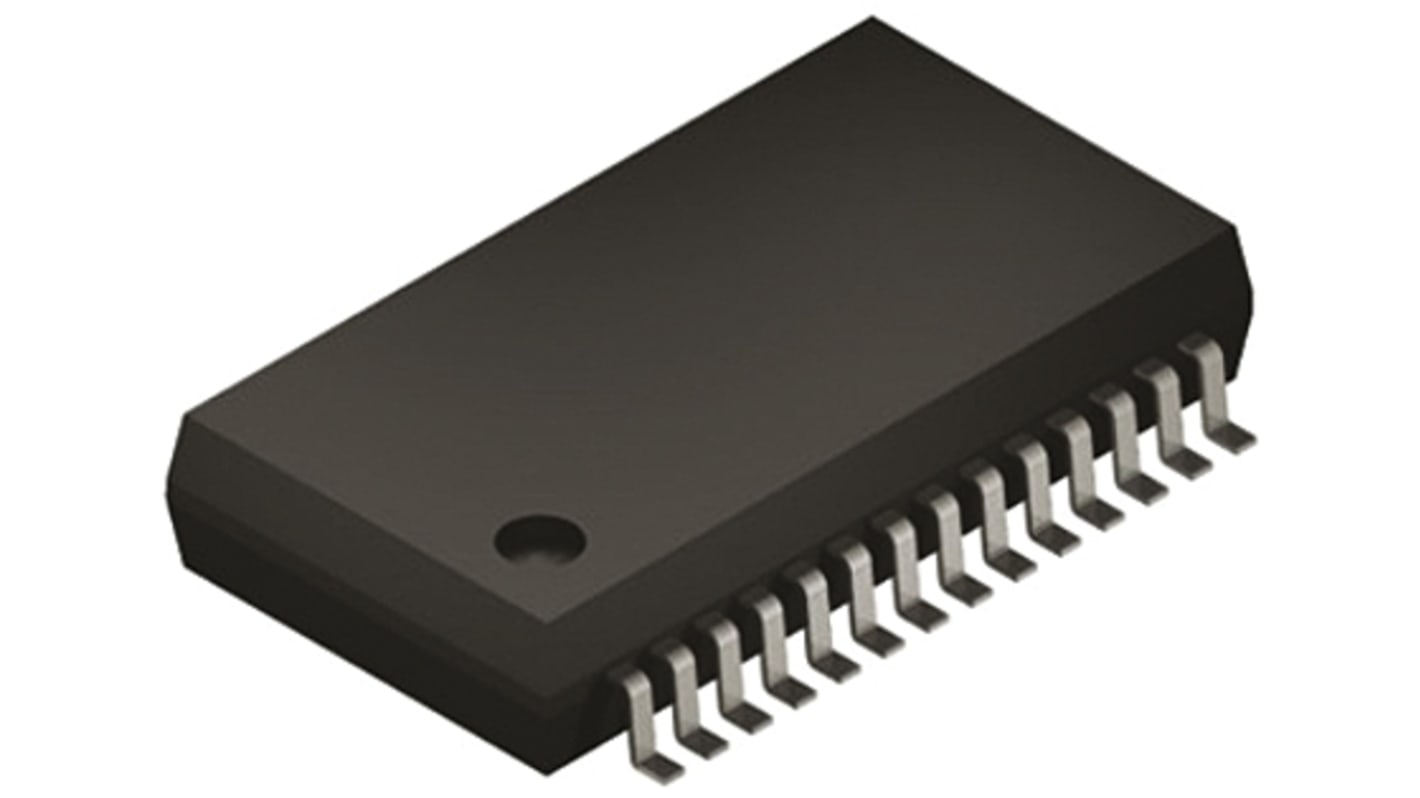

Microchip マイコン, PIC, 32MHz, 128 kB, フラッシュ, 28-Pin SSOP
- RS品番:
- 829-0608
- メーカー型番:
- PIC24FJ128GB202-I/SS
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 829-0608
- メーカー型番:
- PIC24FJ128GB202-I/SS
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC24FJ | |
| パッケージタイプ | SSOP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 128 kB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 8 kB | |
| USBチャンネル | 1 | |
| PWMユニット数 | 1 x 16 bit | |
| SPIチャンネル数 | 3 | |
| CANチャンネル数 | 0 | |
| UARTチャンネル数 | 4 | |
| I2Cチャンネル数 | 2 | |
| 標準動作供給電圧 | 2 → 3.6 V | |
| USARTチャネルの数 | 0 | |
| 高さ | 1.85mm | |
| 動作温度 Max | +85 °C | |
| PWM | 1 (6 x 16ビット) | |
| 長さ | 10.5mm | |
| イーサネットチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | ハーバード | |
| 寸法 | 10.5 x 5.6 x 1.85mm | |
| ADCユニット数 | 1 | |
| 最大イーサネットチャンネル数 | 0 | |
| 幅 | 5.6mm | |
| ADC数 | 9 x 10 / 12ビット | |
| 動作温度 Min | -40 °C | |
| LINチャネルの数 | 4 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC24FJ | ||
パッケージタイプ SSOP | ||
実装タイプ 表面実装 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 16bit | ||
プログラムメモリサイズ 128 kB | ||
最大周波数 32MHz | ||
RAMサイズ 8 kB | ||
USBチャンネル 1 | ||
PWMユニット数 1 x 16 bit | ||
SPIチャンネル数 3 | ||
CANチャンネル数 0 | ||
UARTチャンネル数 4 | ||
I2Cチャンネル数 2 | ||
標準動作供給電圧 2 → 3.6 V | ||
USARTチャネルの数 0 | ||
高さ 1.85mm | ||
動作温度 Max +85 °C | ||
PWM 1 (6 x 16ビット) | ||
長さ 10.5mm | ||
イーサネットチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
インストラクションセットアーキテクチャ ハーバード | ||
寸法 10.5 x 5.6 x 1.85mm | ||
ADCユニット数 1 | ||
最大イーサネットチャンネル数 0 | ||
幅 5.6mm | ||
ADC数 9 x 10 / 12ビット | ||
動作温度 Min -40 °C | ||
LINチャネルの数 4 | ||
PIC24FJxxxGB202/204 16ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC24FJxxxGB202/204ファミリは、最大16 MIPSのパフォーマンスを実現する、PIC24Eコアに基づく16ビットMCU製品群です。 これらのデバイスの主な機能には、組み込み暗号化エンジン、USB On-The-Go及び超低消費電力技術が含まれます。
マイクロコントローラの機能
CPU速度: 最大32 MHz
I/Oピン x 20又は34 – モデルによって異なる
8 MHz内蔵発振器
超低消費電力(XLP)技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)及びディープスリープブラウンアウトリセット(DSBOR)
拡張ウォッチドッグタイマ(WDT)及び超低電力ウォッチドッグタイマ(ULPW)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)及びインサーキットエミュレーション(ICE)
I/Oピン x 20又は34 – モデルによって異なる
8 MHz内蔵発振器
超低消費電力(XLP)技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)及びディープスリープブラウンアウトリセット(DSBOR)
拡張ウォッチドッグタイマ(WDT)及び超低電力ウォッチドッグタイマ(ULPW)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)及びインサーキットエミュレーション(ICE)
周辺機器
暗号化エンジン
USBモジュール – USB On-the-Go準拠
10/12ビット、12チャネルA/Dコンバータ
3個のコンパレータ
5個の16ビットタイマ / カウンタ
3個の電圧リファレンス
充電時間測定ユニット(CTMU)
6個の入力キャプチャモジュール
6個の出力比較 / PWMモジュール
プログラム可能な32ビット巡回冗長検査(CRC)
デジタルシグナルモジュレータ – FSK及びPSK変調を提供
ハードウェアリアルタイムクロック及びカレンダー(RTCC)
6チャンネルのダイレクトメモリアクセス(DMA)
3個のSPIモジュール
2個のI2Cモジュール
4個のUARTモジュール – 2個はスマートカードISO 7816をサポート
USBモジュール – USB On-the-Go準拠
10/12ビット、12チャネルA/Dコンバータ
3個のコンパレータ
5個の16ビットタイマ / カウンタ
3個の電圧リファレンス
充電時間測定ユニット(CTMU)
6個の入力キャプチャモジュール
6個の出力比較 / PWMモジュール
プログラム可能な32ビット巡回冗長検査(CRC)
デジタルシグナルモジュレータ – FSK及びPSK変調を提供
ハードウェアリアルタイムクロック及びカレンダー(RTCC)
6チャンネルのダイレクトメモリアクセス(DMA)
3個のSPIモジュール
2個のI2Cモジュール
4個のUARTモジュール – 2個はスマートカードISO 7816をサポート
