- RS品番:
- 861-0618
- メーカー型番:

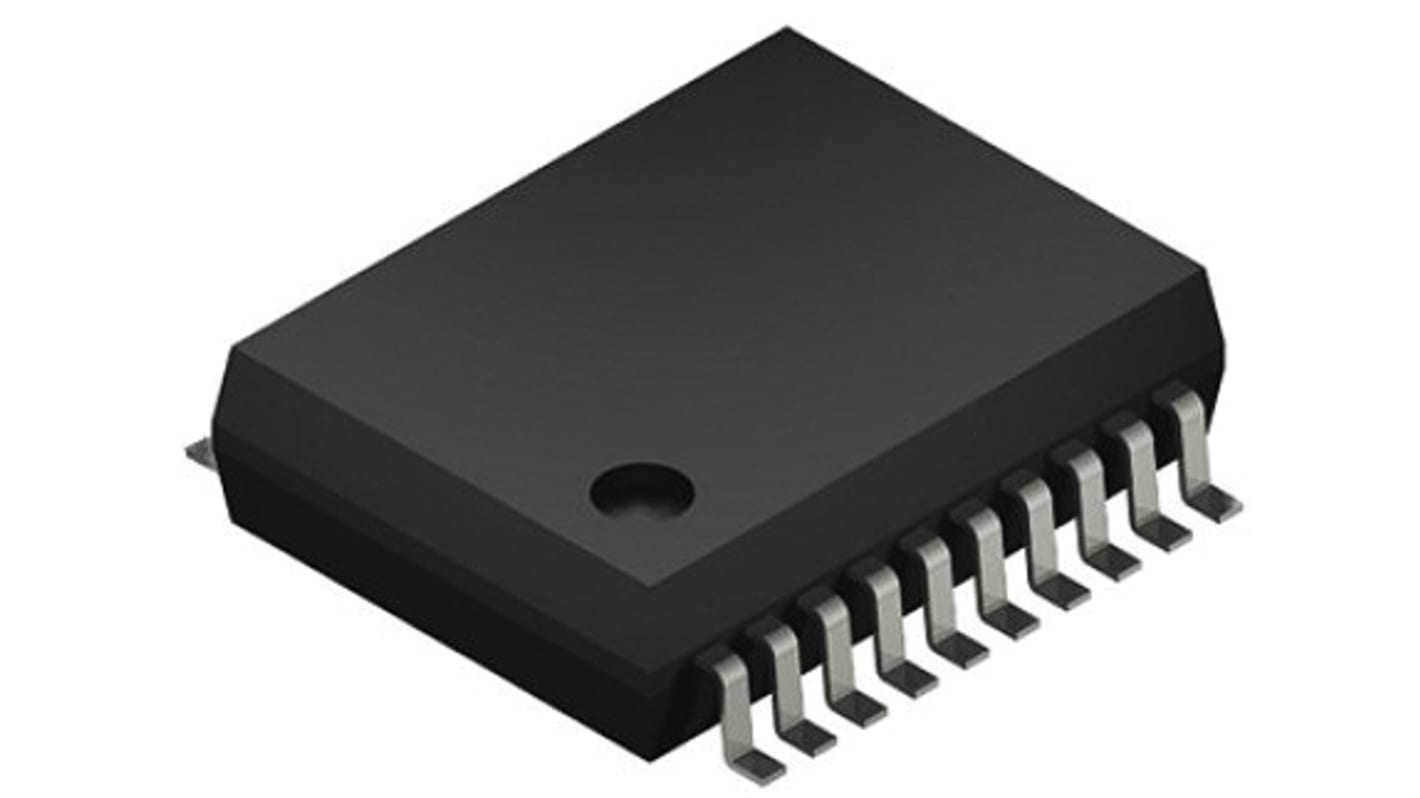

- PIC16LF1559-I/SS
- メーカー/ブランド名:
- Microchip
335 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は5個
¥206.60
(税抜)
¥227.26
(税込)
個 | 単価 | 購入単位毎合計* |
5 - 15 | ¥206.60 | ¥1,033.00 |
20 - 30 | ¥200.60 | ¥1,003.00 |
35 - 40 | ¥200.00 | ¥1,000.00 |
45 - 50 | ¥199.80 | ¥999.00 |
55 + | ¥199.40 | ¥997.00 |
* 購入単位ごとの価格 |
- RS品番:
- 861-0618
- メーカー型番:
- PIC16LF1559-I/SS
- メーカー/ブランド名:
- Microchip
その他
詳細情報
PIC16F1554/1559 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
マイクロコントローラのPIC16F1554/1559ファミリは、16レベルの高いハードウェアスタック及び49の命令が搭載されたMicrochipの拡張ミッドレンジコアに基づいています。
マイクロコントローラのPIC16F1554/1559ファミリは、16レベルの高いハードウェアスタック及び49の命令が搭載されたMicrochipの拡張ミッドレンジコアに基づいています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な周波数範囲: 16 MHz → 31 kHz
I/Oピン x 12 – PIC16F1554モデル
I/Oピン x 18 – PIC16F1559モデル
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
プログラム可能な低消費電力ブランアウトリセット(LPBOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な周波数範囲: 16 MHz → 31 kHz
I/Oピン x 12 – PIC16F1554モデル
I/Oピン x 18 – PIC16F1559モデル
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
プログラム可能な低消費電力ブランアウトリセット(LPBOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
周辺機器
11チャンネル10ビットA/Dコンバータ(ADC) – PIC16F1554
17チャンネル10ビットA/Dコンバータ(ADC) – PIC16F1559
2個のPWMモジュール
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
電圧リファレンスモジュール
ハードウェア静電容量分圧器(CVD)
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
17チャンネル10ビットA/Dコンバータ(ADC) – PIC16F1559
2個のPWMモジュール
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
電圧リファレンスモジュール
ハードウェア静電容量分圧器(CVD)
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | SSOP |
実装タイプ | 表面実装 |
ピン数 | 20 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 8192ワード |
最大周波数 | 32MHz |
RAMサイズ | 512 B |
USBチャンネル | 0 |
SPIチャンネル数 | 1 |
標準動作供給電圧 | 1.8 → 3.6 V |
UARTチャンネル数 | 0 |
I2Cチャンネル数 | 1 |
USARTチャネルの数 | 1 |
CANチャンネル数 | 0 |
幅 | 5.6mm |
LINチャネルの数 | 0 |
高さ | 1.85mm |
ADC数 | 17 x 10ビット |
長さ | 7.5mm |
動作温度 Max | +85 °C |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
プログラムメモリタイプ | フラッシュ |
寸法 | 7.5 x 5.6 x 1.85mm |
ADCユニット数 | 1 |
最大イーサネットチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
PCIチャンネル数 | 0 |
