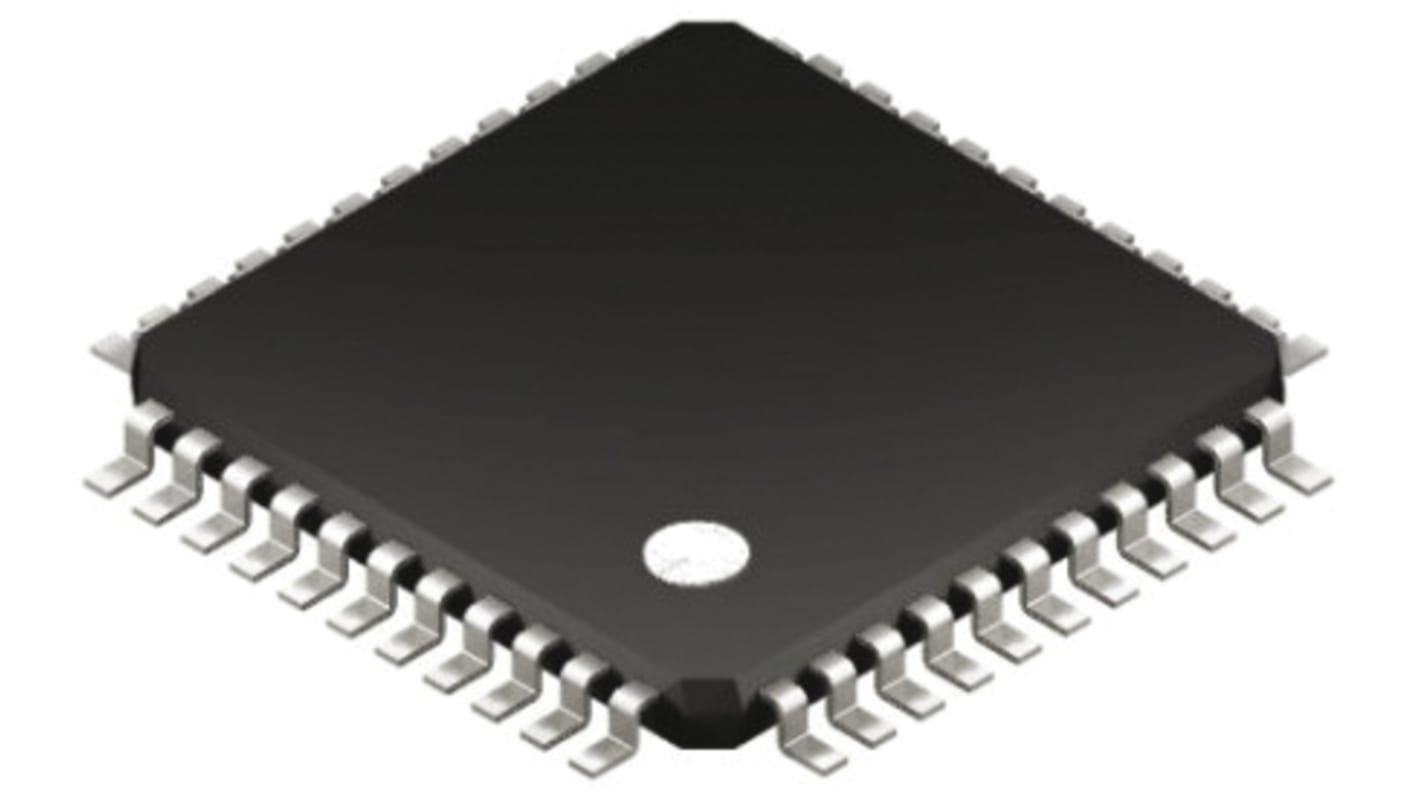

Microchip マイクロコントローラ 8 bit, PIC, 40 MHz, 32kB, フラッシュ, 44-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ160個入り) 小計：*

￥162,708.96

(税抜)

￥178,979.84

(税込)

Add to Basket
数量を選択または入力
￥3,000.00未満（税抜）のご注文は、送料￥500.00がかかります。
在庫あり
  • 160 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
160 - 160￥1,016.931￥162,709
320 - 1440￥1,013.538￥162,166
1600 - 2240￥1,010.144￥161,623
2400 - 3040￥1,006.763￥161,082
3200 +￥1,003.375￥160,540

* 表示は参考価格です。ご購入数量によって価格は変動します。

RS品番:
866-8143
メーカー型番:
PIC18F4520-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC18F4520

プロダクトタイプ

マイクロコントローラ

パッケージ型式

TQFP

取付タイプ

スルーホール

ピン数

44

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

32kB

最大クロック周波数

40MHz

RAMサイズ

1.54kB

最大電源電圧

5.5V

プログラムI/Os数

36

アナログコンパレータ

2

動作温度 Min

-40°C

最大拡張メモリサイズ

8bit

最大許容損失Pd

1W

動作温度 Max

85°C

高さ

1.05mm

幅

10 mm

長さ

10mm

規格 / 承認

No

最小電源電圧

4.2V

プログラムメモリタイプ

フラッシュ

インストラクションセットアーキテクチャ

RISC

タイマー数

4

自動車規格

なし

ADC数

13 x 10 Bit

PIC18F2420 / 2520 / 4420 / 4520 8ビットマイクロコントローラ


Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。

PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高64 KBのプログラムメモリ、最高3896バイトのRAMを備えています。 構成可能な発振器をオンボードに搭載しています。

マイクロコントローラの機能


CPU速度: 最大40 MHz

75の命令 – 83の拡張命令セットを有効化

31レベルのハードウェアスタック

構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz

I/Oピン x 25 – PIC18F2420 / 2520モデル

I/Oピン x 36 – PIC18F4420 / 4520モデル

nanoWattテクノロジー

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR)

拡張ウォッチドッグタイマ(WDT)

High / Low電圧検出(HLVD)モジュール

低電圧プログラミング(LVP)

In-Circuitシリアルプログラミング(ICSP)

In-Circuitデバッグ(ICD)

周辺機器


10ビットA/Dコンバータ(ADC) - PIC18F2420 / 2520モデル10チャンネル、PIC18F4420 / 4520 13チャンネル

1つの拡張キャプチャ、比較、PWMモジュール – PIC18F4420/4520モードのみ

キャプチャ、比較、PWMモジュール – PIC18F2420/2520モデル x 2、PIC18F4420/4520モデル x 1

2個のコンパレータ

1個の8ビットタイマ

16ビットタイマ x 3

SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール

強化型アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
