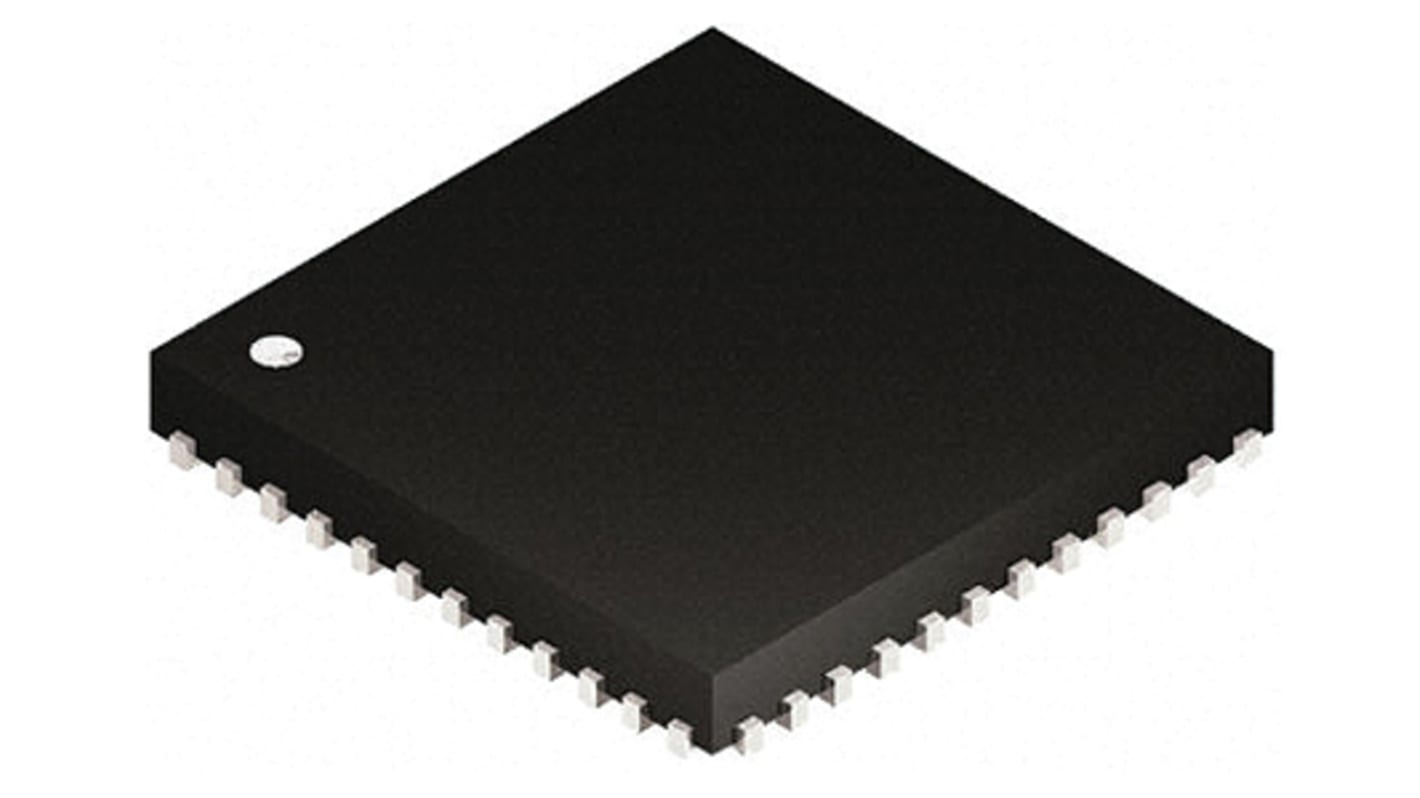

Texas Instruments SimpleLink マイコン, ARM Cortex M3コア, 48MHz, 128 kB, フラッシュ, 48-Pin VQFN
- RS品番:
- 875-1012
- メーカー型番:
- CC2650F128RGZT
- メーカー/ブランド名:
- Texas Instruments
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 875-1012
- メーカー型番:
- CC2650F128RGZT
- メーカー/ブランド名:
- Texas Instruments
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ファミリー名 | SimpleLink | |
| パッケージタイプ | VQFN | |
| 実装タイプ | 表面実装 | |
| ピン数 | 48 | |
| デバイスコア | ARM Cortex M3 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 128 kB | |
| 最大周波数 | 48MHz | |
| RAMサイズ | 20 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| UARTチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| I2Cチャンネル数 | 1 | |
| 標準動作供給電圧 | 1.8 → 3.8 V | |
| ADCユニット数 | 1 | |
| 長さ | 7.15mm | |
| ADC数 | 1 (8 x 12ビット) | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | ハーバード | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| データレート | 1Mbps | |
| 幅 | 7.15mm | |
| 寸法 | 7.15 x 7.15 x 0.95mm | |
| PWM | 1 | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 0.95mm | |
| 動作温度 Max | +85 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ファミリー名 SimpleLink | ||
パッケージタイプ VQFN | ||
実装タイプ 表面実装 | ||
ピン数 48 | ||
デバイスコア ARM Cortex M3 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 128 kB | ||
最大周波数 48MHz | ||
RAMサイズ 20 kB | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
UARTチャンネル数 1 | ||
CANチャンネル数 0 | ||
USARTチャネルの数 0 | ||
I2Cチャンネル数 1 | ||
標準動作供給電圧 1.8 → 3.8 V | ||
ADCユニット数 1 | ||
長さ 7.15mm | ||
ADC数 1 (8 x 12ビット) | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ ハーバード | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
データレート 1Mbps | ||
幅 7.15mm | ||
寸法 7.15 x 7.15 x 0.95mm | ||
PWM 1 | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 0.95mm | ||
動作温度 Max +85 °C | ||
CC2650シリーズ2.4 GHz RFシステムオンチップ
SimpleLink™ CC2650は、2.4 GHzマルチ標準ワイヤレスアプリケーションに対応するCortex-M3 / M0ベースのワイヤレスシステムオンチップです。 CC26xxは、ワイヤレスネットワークプロセッサ(個別のMCUで動作するアプリケーションで、ワイヤレスプロトコルスタックを実行するデバイス)として、又はスタンドアロンSoCとして機能できます。 Bluetooth低消費電力コントローラ及びIEEE802.15.4 MACは、ROMに組み込まれています。 ROMには、SPI又はUARTを使用してデバイスを再プログラムするのに使用できるブートローダも含まれています。
Bluetooth 4.1 / ZigBee / ZigBee RF4CE / 6LoWPAN準拠RFトランシーバSoC
48 MHz ARM Cortex-M3コアMCU、ROM、128 KBフラッシュメモリ、20 KB SRAM、8 KBキャッシュRAM
ARM Cortex-M0コアRF低レベルコントローラ、ROM、4 KB RAM
RF周波数範囲: 2.4 GHz ISMバンド
RF出力電力: 最大+5 dBm
レシーバ感度(IEEE802.15.4): -100 dBm @ 250 kbps (DSSS方式)、1 % PER
レシーバ感度(Bluetooth 4.1): -97 dBm @ 1 Mbps、0.1 % BER
変調(IEEE802.15.4): O-QPSK
変調(Bluetooth 4.1): GFSK
OTAデータ転送速度: 1 Mbps
AES-128セキュリティモジュール
真の乱数ジェネレータ(TRNG)
センサコントローラエンジン
8チャンネル12ビットADC、200 ksps
リアルタイムクロック(RTC)
バッテリモニタ及び温度センサ
静電容量センサタッチパッド x 8に対応
シリアル通信: 2 x SSI、UART、I²C、MicroWire、TI、I²S
GPIOピン数: 最大31本
様々な低消費電力動作モード
電源: +1.8 → +3.8 V dc
動作温度範囲: -40 → +85 °C
用途: ホーム / ビルディングオートメーション、産業、健康 / 医療、スポーツ / フィットネス、HID、リモコン、モノのインターネット(IoT)用のローカル通信
RS製品コード
908-3824 CC2650F128RSMT VQFN32
875-1012 CC2650F128RGZT VQFN48
48 MHz ARM Cortex-M3コアMCU、ROM、128 KBフラッシュメモリ、20 KB SRAM、8 KBキャッシュRAM
ARM Cortex-M0コアRF低レベルコントローラ、ROM、4 KB RAM
RF周波数範囲: 2.4 GHz ISMバンド
RF出力電力: 最大+5 dBm
レシーバ感度(IEEE802.15.4): -100 dBm @ 250 kbps (DSSS方式)、1 % PER
レシーバ感度(Bluetooth 4.1): -97 dBm @ 1 Mbps、0.1 % BER
変調(IEEE802.15.4): O-QPSK
変調(Bluetooth 4.1): GFSK
OTAデータ転送速度: 1 Mbps
AES-128セキュリティモジュール
真の乱数ジェネレータ(TRNG)
センサコントローラエンジン
8チャンネル12ビットADC、200 ksps
リアルタイムクロック(RTC)
バッテリモニタ及び温度センサ
静電容量センサタッチパッド x 8に対応
シリアル通信: 2 x SSI、UART、I²C、MicroWire、TI、I²S
GPIOピン数: 最大31本
様々な低消費電力動作モード
電源: +1.8 → +3.8 V dc
動作温度範囲: -40 → +85 °C
用途: ホーム / ビルディングオートメーション、産業、健康 / 医療、スポーツ / フィットネス、HID、リモコン、モノのインターネット(IoT)用のローカル通信
RS製品コード
908-3824 CC2650F128RSMT VQFN32
875-1012 CC2650F128RGZT VQFN48
備考
CC2650用のSimpleLink開発キットは、RS品番875-0299で入手できます。
認可
ETSI、FCC、ARIB
