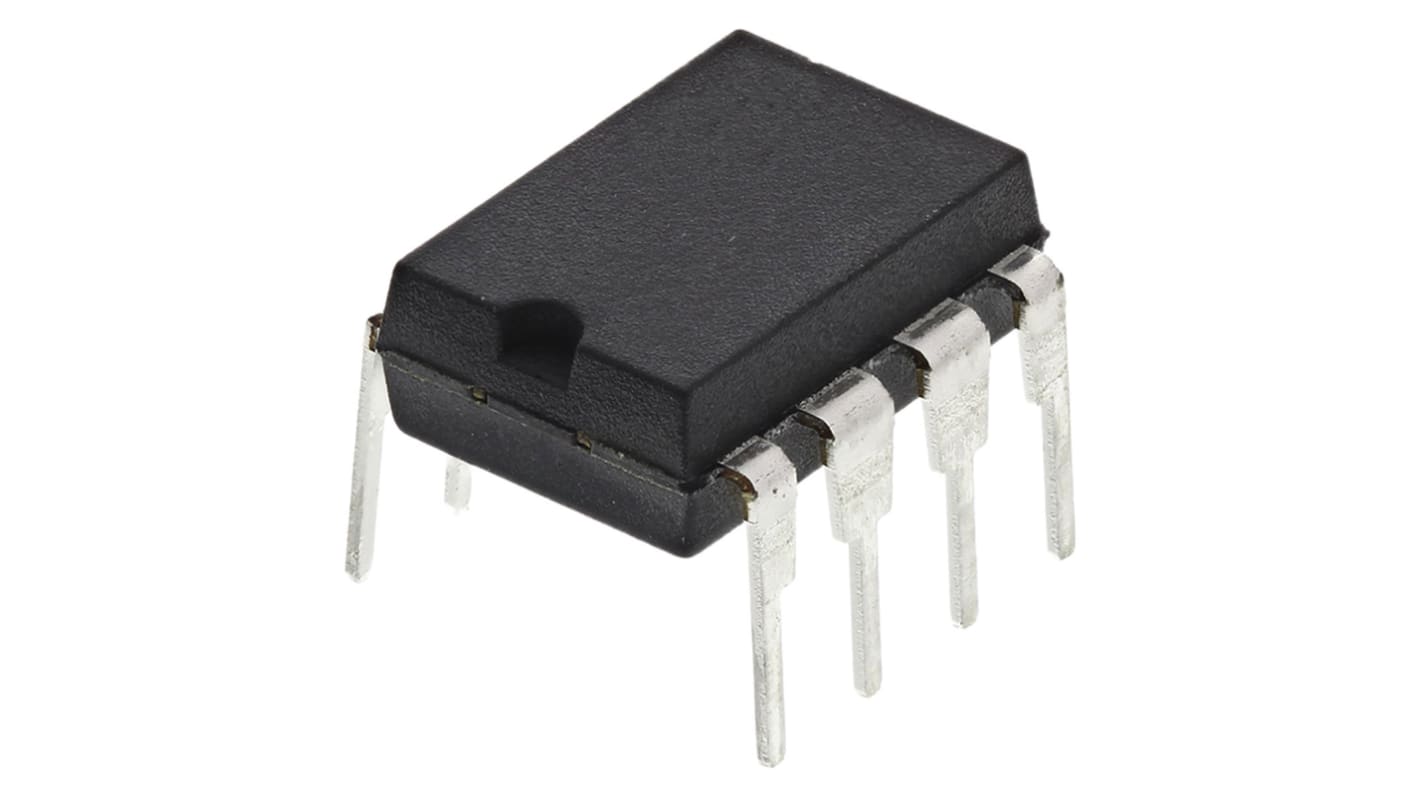

Microchip マイコン, PIC, 20MHz, 1024ワード, フラッシュ, 8-Pin PDIP
- RS品番:
- 876-6988
- メーカー型番:
- PIC12HV615-I/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本60個入り) 小計：*
￥10,906.02
(税抜)
￥11,996.64
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 1,320 は海外在庫あり（最終在庫）
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 60 - 240 | ￥181.767 | ￥10,906 |
| 300 - 540 | ￥179.967 | ￥10,798 |
| 600 - 1440 | ￥178.15 | ￥10,689 |
| 1500 - 2940 | ￥176.367 | ￥10,582 |
| 3000 + | ￥174.60 | ￥10,476 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 876-6988
- メーカー型番:
- PIC12HV615-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC12H | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1024ワード | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 64 B | |
| USBチャンネル | 0 | |
| SPIチャンネル数 | 0 | |
| I2Cチャンネル数 | 0 | |
| CANチャンネル数 | 0 | |
| 標準動作供給電圧 | 2 → 5.5 V | |
| USARTチャネルの数 | 0 | |
| UARTチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 動作温度 Min | -40 °C | |
| 高さ | 4.95mm | |
| 幅 | 0.28インチ | |
| 寸法 | 0.4 x 0.28 x 0.195インチ | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Max | +85 °C | |
| 最大イーサネットチャンネル数 | 0 | |
| ADCユニット数 | 1 | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 10.16mm | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| ADC数 | 4 x 10ビット | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC12H | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1024ワード | ||
最大周波数 20MHz | ||
RAMサイズ 64 B | ||
USBチャンネル 0 | ||
SPIチャンネル数 0 | ||
I2Cチャンネル数 0 | ||
CANチャンネル数 0 | ||
標準動作供給電圧 2 → 5.5 V | ||
USARTチャネルの数 0 | ||
UARTチャンネル数 0 | ||
LINチャネルの数 0 | ||
動作温度 Min -40 °C | ||
高さ 4.95mm | ||
幅 0.28インチ | ||
寸法 0.4 x 0.28 x 0.195インチ | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Max +85 °C | ||
最大イーサネットチャンネル数 0 | ||
ADCユニット数 1 | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 10.16mm | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
ADC数 4 x 10ビット | ||
PIC12F609/615/617 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。元々はワンタイムプログラマブル（OTP）パーツとして発売されたこのデバイスのラインナップは、追加の機能やさらなる改良が加えられるにつれて拡大し続けています。
PIC12F609/615/617ファミリのマイクロコントローラは、8レベルのディープハードウェアスタックと35の命令を備えたMicrochipのミッドレンジコアをベースにしています。これらのMCUは、最大5 MIPS、最大3.5 Kバイトのプログラムメモリ、最大128バイトのRAMのデータメモリを提供します。±1％の精度で設定可能なRCオシレータをボードに搭載しています。
特長
35 説明書
8レベルのハードウェアスタック
8 MHz内部発振器 - 4 MHz又は8 MHzを選択可能
I/Oピン x 5
1コンパレータ
4チャンネル10ビットアナログ-デジタルコンバータ(ADC) - PIC12F615 / F617のみ
1つの8ビットタイマ - PIC12F615/F617 2つの8ビットタイマ
16 ビットタイマ x 1
イン回路シリアルプログラミング(ICSP)
Microchip PIC12F 8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の 8ピンマイクロコントローラ。当初は、オンタイムプログラマブル(OTP)パーツとして発売されたこのデバイスシリーズは、Microchipの追加機能により、さらに拡張を続けています。 仕様を向上させ、さらに高い価値を提供し続けています。PIC12Fの成功の鍵は、8ピンパッケージで6つのI/Oチャンネルを可能にする内蔵RC発振器でした。このRC発振器の後期バージョンは、31 kHz → 32 MHzの範囲で構成可能です。
