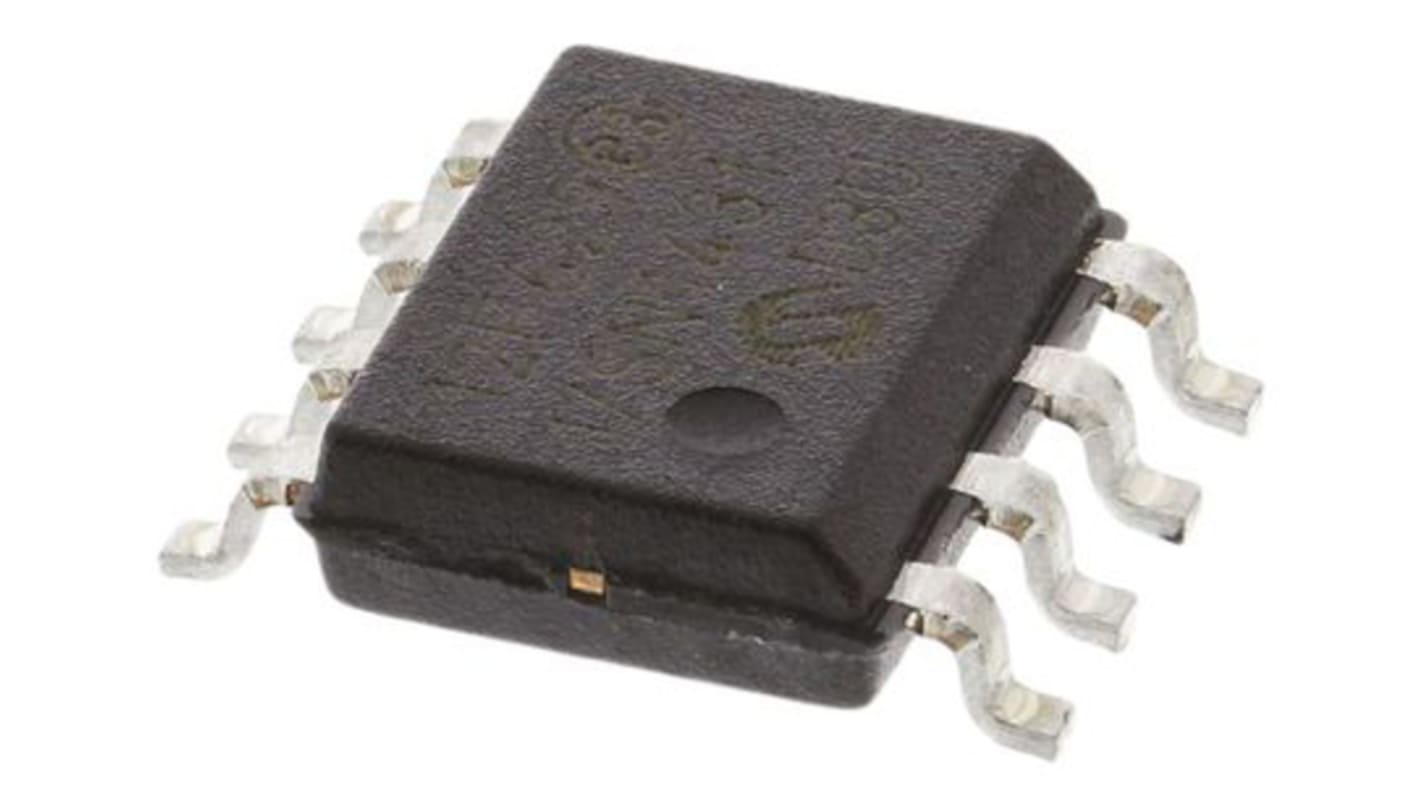

Microchipマイコン, PIC, 20MHz, 1024, フラッシュ, 8-Pin SOIC
- RS品番:
- 887-7192
- メーカー型番:
- PIC12F629-I/SN
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本100個入り) 小計：*
￥19,698.00
(税抜)
￥21,668.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 900 は海外在庫あり
- 1,800 は 2025年12月16日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 100 - 400 | ￥196.98 | ￥19,698 |
| 500 - 900 | ￥196.92 | ￥19,692 |
| 1000 - 2400 | ￥196.87 | ￥19,687 |
| 2500 - 4900 | ￥196.81 | ￥19,681 |
| 5000 + | ￥196.76 | ￥19,676 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 887-7192
- メーカー型番:
- PIC12F629-I/SN
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC12F | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1024 x 14ワード、128 B | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 64 B | |
| USBチャンネル | 0 | |
| SPIチャンネル数 | 0 | |
| 標準動作供給電圧 | 2 → 5.5 V | |
| I2Cチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| UARTチャンネル数 | 0 | |
| CANチャンネル数 | 0 | |
| 高さ | 1.5mm | |
| LINチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 4.9mm | |
| 動作温度 Max | +85 °C | |
| 寸法 | 4.9 x 3.9 x 1.5mm | |
| 幅 | 3.9mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC12F | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1024 x 14ワード、128 B | ||
最大周波数 20MHz | ||
RAMサイズ 64 B | ||
USBチャンネル 0 | ||
SPIチャンネル数 0 | ||
標準動作供給電圧 2 → 5.5 V | ||
I2Cチャンネル数 0 | ||
USARTチャネルの数 0 | ||
UARTチャンネル数 0 | ||
CANチャンネル数 0 | ||
高さ 1.5mm | ||
LINチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 4.9mm | ||
動作温度 Max +85 °C | ||
寸法 4.9 x 3.9 x 1.5mm | ||
幅 3.9mm | ||
PIC12F629 / 675 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F629 / 675ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えた、Microchipのミッドレンジコアをベースにしています。 これらのMCUは、最大5 MIPSで動作し、1.75 KBのプログラムメモリ、及び64バイトSRAMと128バイトEEPROMから成るデータメモリを備えています。 精度±1 %のRC発振器をオンボードに搭載しています。
特長
35の命令
8レベルハードウェアスタック
4 MHz内蔵発振器
I/Oピン x 6
コンパレータ x 1
4チャンネル10ビットA/Dコンバータ(ADC) – PIC12F675のみ
1個の8ビットタイマ
1個の16ビットタイマ
インサーキットシリアルプログラミング(ICSP)
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
