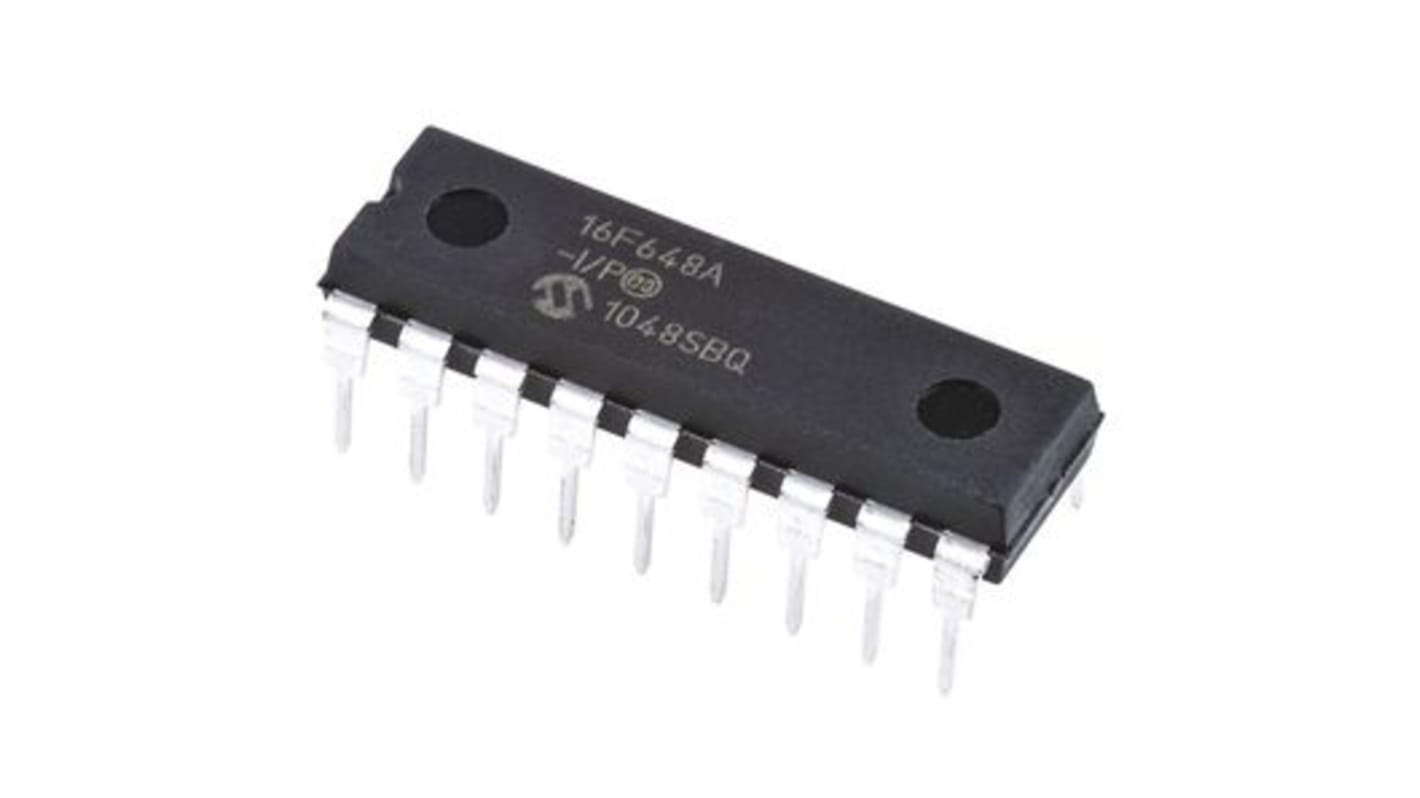

Microchip マイクロコントローラ, PIC, 20 MHz, 224 bit RAM, フラッシュ, 18ピン, PDIP
- RS品番:
- 887-7344
- メーカー型番:
- PIC16F648A-I/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本25個入り) 小計：*
￥14,283.00
(税抜)
￥15,711.25
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 200 は海外在庫あり
- 3,375 は 2026年7月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 25 - 100 | ￥571.32 | ￥14,283 |
| 125 - 225 | ￥554.52 | ￥13,863 |
| 250 - 600 | ￥548.92 | ￥13,723 |
| 625 - 1225 | ￥543.44 | ￥13,586 |
| 1250 + | ￥538.04 | ￥13,451 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 887-7344
- メーカー型番:
- PIC16F648A-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F648A | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 18 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| インタフェースタイプ | UART | |
| プログラムメモリサイズ | 7kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 224bit | |
| 最大電源電圧 | 6V | |
| アナログコンパレータ | 2 | |
| プログラムI/Os数 | 16 | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 4.95mm | |
| 長さ | 23.37mm | |
| 規格 / 承認 | No | |
| 幅 | 7.11mm | |
| 最小電源電圧 | 2V | |
| タイマー数 | 3 | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリタイプ | フラッシュ | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F648A | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 18 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
インタフェースタイプ UART | ||
プログラムメモリサイズ 7kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 224bit | ||
最大電源電圧 6V | ||
アナログコンパレータ 2 | ||
プログラムI/Os数 16 | ||
最大許容損失Pd 800mW | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 4.95mm | ||
長さ 23.37mm | ||
規格 / 承認 No | ||
幅 7.11mm | ||
最小電源電圧 2V | ||
タイマー数 3 | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリタイプ フラッシュ | ||
自動車規格 なし | ||
PIC16F627A/628A/648A マイクロコントローラ
MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F627A/628A/648Aマイクロコントローラは、8レベルの深いハードウェアスタックと35の命令を持つMicrochipのミッドレンジコアをベースにしています。このMCUは、最大5MIPSで動作し、3.5Kバイトのプログラムメモリ、224バイトのRAM、128バイトのデータEEPROMを搭載しています。工場で±1％の精度に校正された発振器が搭載されています。
マイクロコントローラ機能
20 MHz （最大）CPU 速度
命令数: 35
8 レベルハードウェアスタック
16 I/O ピン
パワーオンリセット (POR)
パワーアップタイマー (PWRT)
発振器起動タイマー (OST)
ブラウンアウトリセット (BOR)
ウォッチドッグタイマー (WDT)
低電圧プログラミング (LVP)
インサーキットシリアルプログラミング (ICSP)
周辺機器
2つのコンパレータ
キャプチャ／コンペア／PWMモジュール
2つの8ビットタイマ
1つの16ビットタイマ
