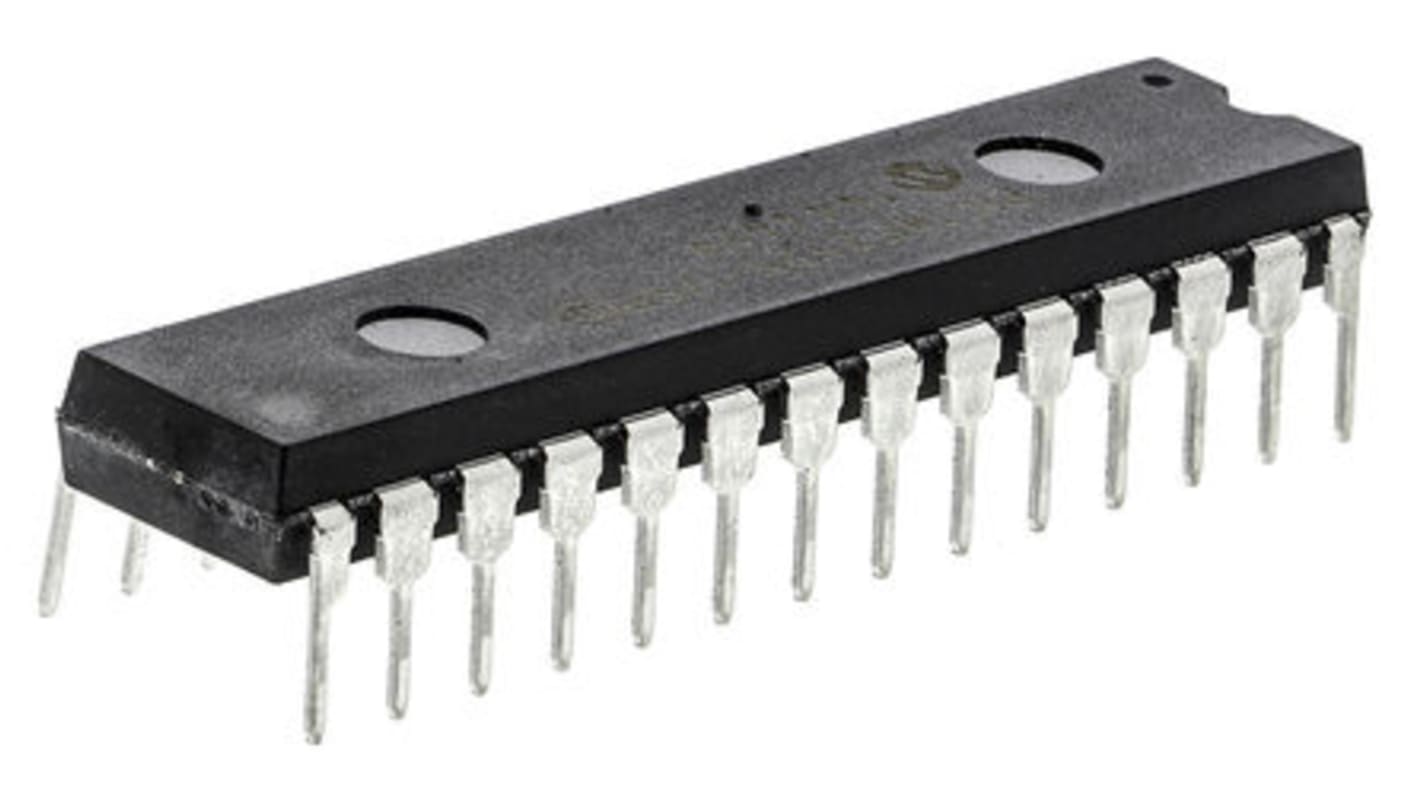

Microchip マイクロコントローラ 8 bit, PIC, 40 MHz, 48kB, フラッシュ, 28-Pin SPDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本15個入り) 小計：*

￥16,699.995

(税抜)

￥18,369.99

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 135 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
15 - 60￥1,113.333￥16,700
75 - 135￥1,102.267￥16,534
150 - 360￥1,091.267￥16,369
375 - 735￥1,080.267￥16,204
750 +￥1,069.40￥16,041

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
889-5095
メーカー型番:
PIC18F2525-I/SP
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC18F2525

プロダクトタイプ

マイクロコントローラ

パッケージ型式

SPDIP

取付タイプ

スルーホール

ピン数

28

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

48kB

インタフェースタイプ

SPI

最大クロック周波数

40MHz

RAMサイズ

3.99kB

最大電源電圧

5.5V

アナログコンパレータ

2

プログラムI/Os数

25

動作温度 Min

-40°C

最大許容損失Pd

1W

動作温度 Max

85°C

長さ

35.56mm

高さ

3.81mm

規格 / 承認

No

幅

7.49 mm

最小電源電圧

2V

プログラムメモリタイプ

フラッシュ

タイマー数

4

インストラクションセットアーキテクチャ

RISC

ADC数

10 x 10 Bit

自動車規格

なし

PIC18F2525 / 2620 / 4525 / 4620 8 ビットマイクロコントローラ


MicrochipのPIC18Fマイクロコントローラは、Microchip製品の中で最も高性能な8ビットデバイスです。このシリーズは組み込み用途向けに包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。

PIC18F2525 / 2620 / 4525 / 4620ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75種の命令を備えています。 これらのMCUは、最大10 MIPSで動作し、最大64 KBのプログラムメモリ、3968 バイトのRAM、124 バイトのEEPROMを備えています。構成可能なRC発振器をオンボードに搭載しています。

マイクロコントローラ機能


40 MHz （最大）CPU速度: 最大40 MHz

75種の命令（拡張命令セットで最大83種の命令を有効化可能）

31レベルのハードウェアスタック

内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz

I/Oピン x 25 – PIC18F2525 / 2620モデル

I/Oピン x 36 – PIC18F4525 / 4620モデル

nanoWattテクノロジー

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR)

拡張ウォッチドッグタイマ(WDT)

高 / 低電圧検出(HLVD)モジュール

インサーキットシリアルプログラミング(ICSP)

インサーキットデバッグ(ICD)

周辺機器


10ビットA/Dコンバータ（ADC）- PIC18F2525 / 2620 10チャンネル、PIC18F4525 / 4620 13チャンネル

キャプチャ / コンペア / PWMモジュール – PIC18F2525/2620 x 2、PIC18F4525 / 4620 x 1

拡張キャプチャ / コンペア / PWM モジュール - PIC18F4525 / 4620 のみ

コンパレータ x 2

8 ビットタイマ x 1

16ビットタイマ x 3

SPIとI2Cを備えたMaster Synchronous Serial Port(MSSP)モジュール 2. C

強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ（EUSART）
