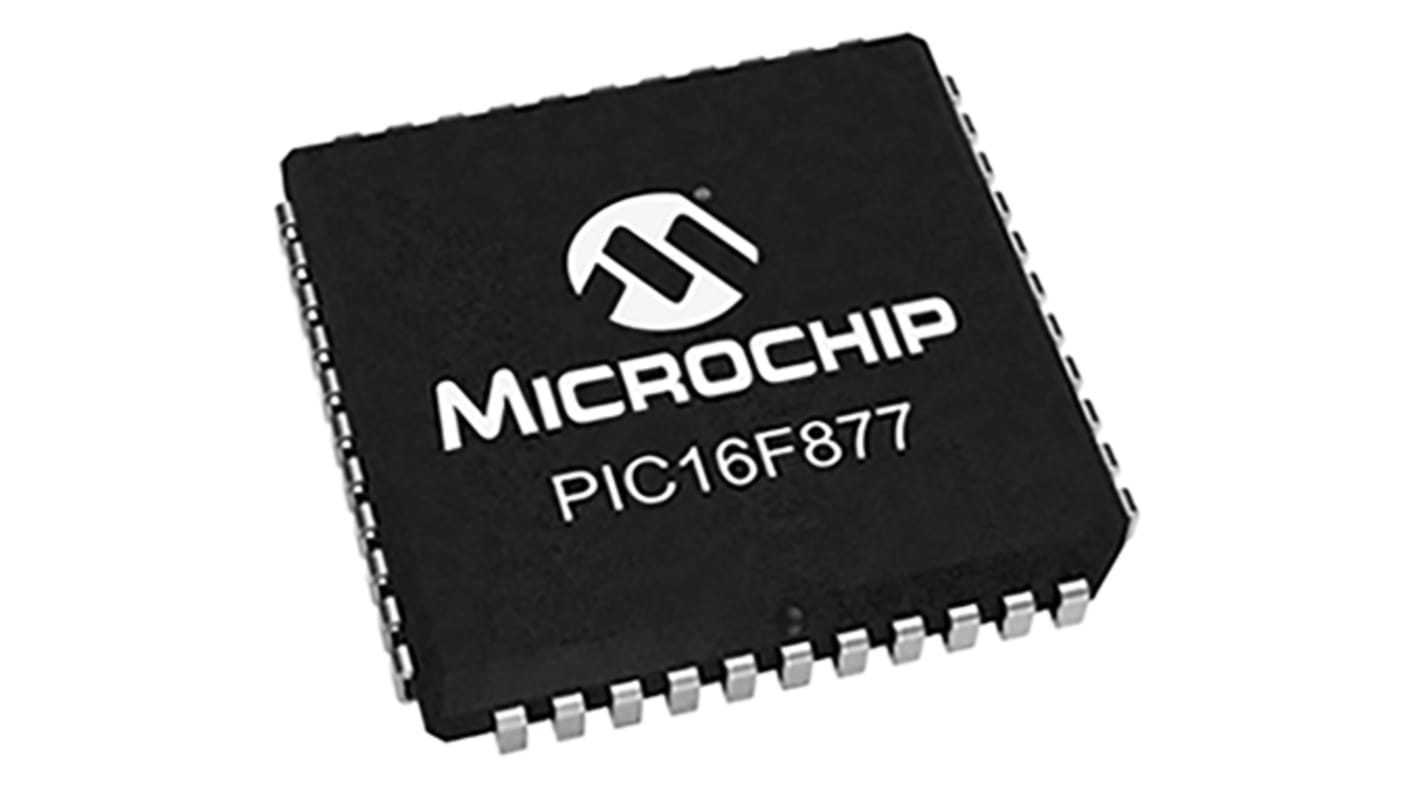

Microchip PIC16F877-20I/L マイクロコントローラ 8 bit, PIC, 20 MHz, 14kB, フラッシュ, 44-Pin PLCC

View all マイクロコントローラ・マイコン

Subtotal (1 unit)*

￥1,931.00

(exc. VAT)

￥2,124.10

(inc. VAT)

Add to Basket
Select or type quantity
在庫あり
  • 71 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
Units
Per unit
1 +￥1,931

*price indicative

Packaging Options:
RS Stock No.:
893-8209
Distrelec Article No.:
303-02-124
Mfr. Part No.:
PIC16F877-20I/L
Brand:
Microchip
Find similar products by selecting one or more attributes.
Select all

ブランド

Microchip

シリーズ

PIC16F87X

プロダクトタイプ

マイクロコントローラ

パッケージ型式

PLCC

取付タイプ

表面

ピン数

44

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

SPI

プログラムメモリサイズ

14kB

最大クロック周波数

20MHz

RAMサイズ

368bit

最大電源電圧

5.5V

アナログコンパレータ

2

動作温度 Min

-40°C

最大許容損失Pd

800mW

プログラムI/Os数

18

動作温度 Max

85°C

高さ

4.06mm

長さ

16.66mm

規格 / 承認

RoHS

幅

16.66 mm

最小電源電圧

1.8V

タイマー数

3

プログラムメモリタイプ

フラッシュ

ADC数

8 x 10 Bit

インストラクションセットアーキテクチャ

RISC

自動車規格

なし

PIC16F873 / 874 / 876 / 877 8 ビットフラッシュマイクロコントローラ


MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F87 / 88 のマイクロコントローラは、 8 レベルのハードウェアスタックと 35 の命令を備えた Microchip のミッドレンジコアをベースにしています。この MCU は、最大 5 MIPS で動作し、 3.5KB のプログラムメモリ、 128 バイトの RAM 、64バイトの EEPROM を搭載しています。

マイクロコントローラ機能


20 MHz （最大）CPU 速度

命令数: 35

8 レベルのハードウェアスタック

I/O ピン x 22 – PIC16F873 / 876

I/O ピン x 33 – PIC16F874 / 877

パワーオンリセット（ POR ）

ブラウンアウトリセット（ BOR ）

パワーアップタイマ（ PWRT ）

オシレータスタートアップタイマ（ OST ）

ウォッチドッグタイマ（ WDT ）

インサーキットシリアルプログラミング（ ICSP ）

インサーキットデバッグ(ICD)

周辺機器


10 ビット A/D コンバータ（ ADC ） - PIC16F873 / 876 5 チャンネル、 PIC16F874 / 877 8 チャンネル

キャプチャ / コンペア / PWM （ CCP ）モジュール x 2

8 ビットタイマ x 2

16 ビットタイマ x 1

SPIとI2Cを備えた同期式シリアルインターフェース（SSP）

ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ USART ）

パラレルスレーブポート（ PSP ）– PIC16F874/877 モデルのみ
