- RS品番:
- 901-5152
- メーカー型番:
- R5F21276SNFP#V2
- メーカー/ブランド名:
- Renesas Electronics
取扱終了
- RS品番:
- 901-5152
- メーカー型番:
- R5F21276SNFP#V2
- メーカー/ブランド名:
- Renesas Electronics
その他
- COO(原産国):
- CN
詳細情報
R8C / 2x シリーズ 16 ビットマイクロコントローラ ルネサスエレクトロニクス
R8C/2x シリーズには、 "システムコントロール + モータ制御システム"をサポートするモータ制御タイマを内蔵したモデルが含まれています。
最大動作周波数: 20 MHz
動作電圧: 2.2 → 5.5 V
標準的なオンチップペリフェラルには、 8 ビット多機能タイマ、 16 ビットタイマ、 UART / クロック同期シリアルインターフェイス、電圧検出回路、パワーオンリセット回路、高速 / 低速オンチップ発振器、ウォッチドッグタイマなどがあります
20 ピンから 80 ピンまでの幅広いパッケージが用意されています
動作電圧: 2.2 → 5.5 V
標準的なオンチップペリフェラルには、 8 ビット多機能タイマ、 16 ビットタイマ、 UART / クロック同期シリアルインターフェイス、電圧検出回路、パワーオンリセット回路、高速 / 低速オンチップ発振器、ウォッチドッグタイマなどがあります
20 ピンから 80 ピンまでの幅広いパッケージが用意されています
R8Cファミリマイクロコントローラ、ルネサスエレクトロニクス
R8CファミリのRenesas 16ビットCISCマイクロコントローラは、高いROMコード効率、優れたノイズ性能、低電力消費、そして高い処理性能を特長としています。 これには、包括的なタイマ機能や様々なシリアル通信機能などの、豊富なオンチップ周辺機器の利点が含まれます。 さらにR8CファミリはM16Cファミリとの互換性も維持しているため、ソフトウェアリソースや開発ツールを共有できます。
Renesas R8Cファミリは、自動車、消費者製品、オフィス機器、産業機器のような広範囲の用途をサポートしています。
Renesas R8Cファミリは、自動車、消費者製品、オフィス機器、産業機器のような広範囲の用途をサポートしています。
仕様
特性 | |
---|---|
ファミリー名 | R8C / 27 |

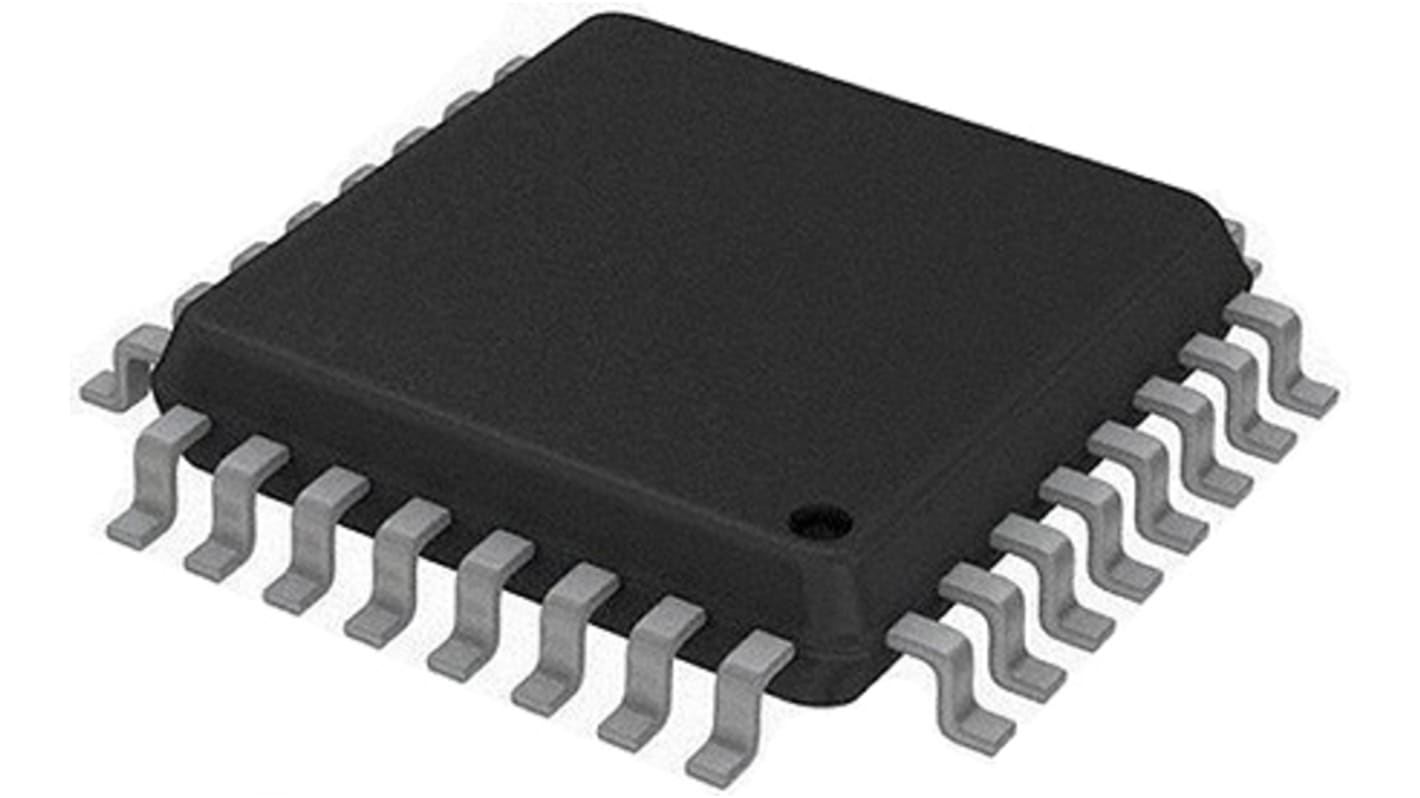

パッケージタイプ | LQFP |
実装タイプ | 表面実装 |
ピン数 | 32 |
デバイスコア | R8C CPU |
データバス幅 | 16bit |
プログラムメモリサイズ | 2 kB (フラッシュ) / 32 kB (ROM) |
最大周波数 | 20MHz |
RAMサイズ | 1.5 kB |
USBチャンネル | 0 |
標準動作供給電圧 | 2.2 →5.5 V |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
インストラクションセットアーキテクチャ | CISC |
動作温度 Min | -20 °C |
最大イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | Flash, ROM |
寸法 | 7.1 x 7.1 x 1.5mm |
幅 | 7.1mm |
高さ | 1.5mm |
長さ | 7.1mm |
ADC数 | 1 (12 x 10ビット) |
