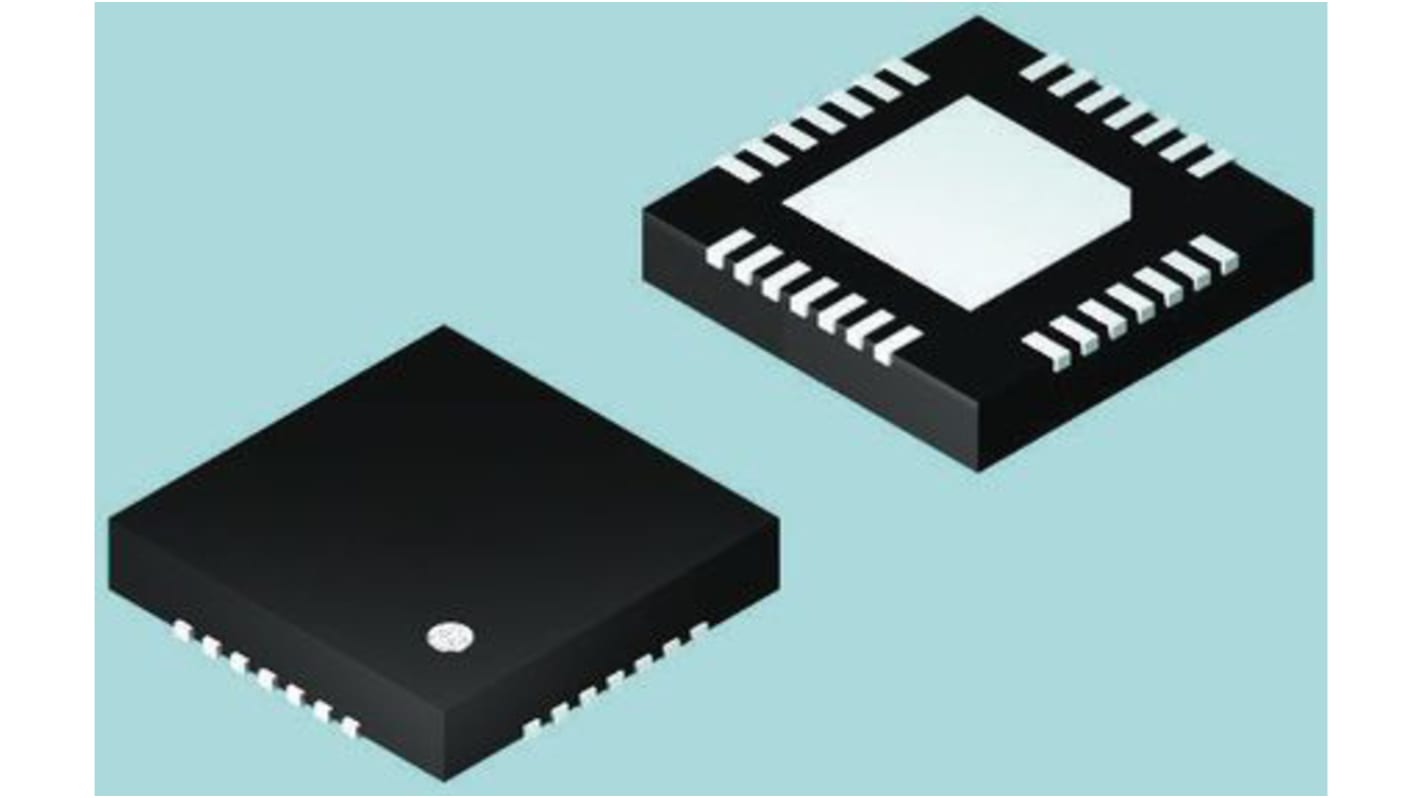

Microchip マイコン, 28-Pin QFN PIC16F1938-I/ML

Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F1938/1939ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、28 KBのプログラムメモリ、1024バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。

CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 25 – PIC16F1938
I/Oピン x 36 – PIC16F1939
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD) – オプションの外部用デバッグヘッダも用意

LCDコントローラ内蔵 – PIC16F1938 60セグメント、PIC16F1939 96セグメント
10ビットA/Dコンバータ(ADC) - PIC16F1938 11チャンネル、PIC16F1939 14チャンネル
mTouchTM静電容量型センサモジュール – PIC16F1938 8チャンネル、PIC16F1939 16チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
3個の強化キャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
4個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
