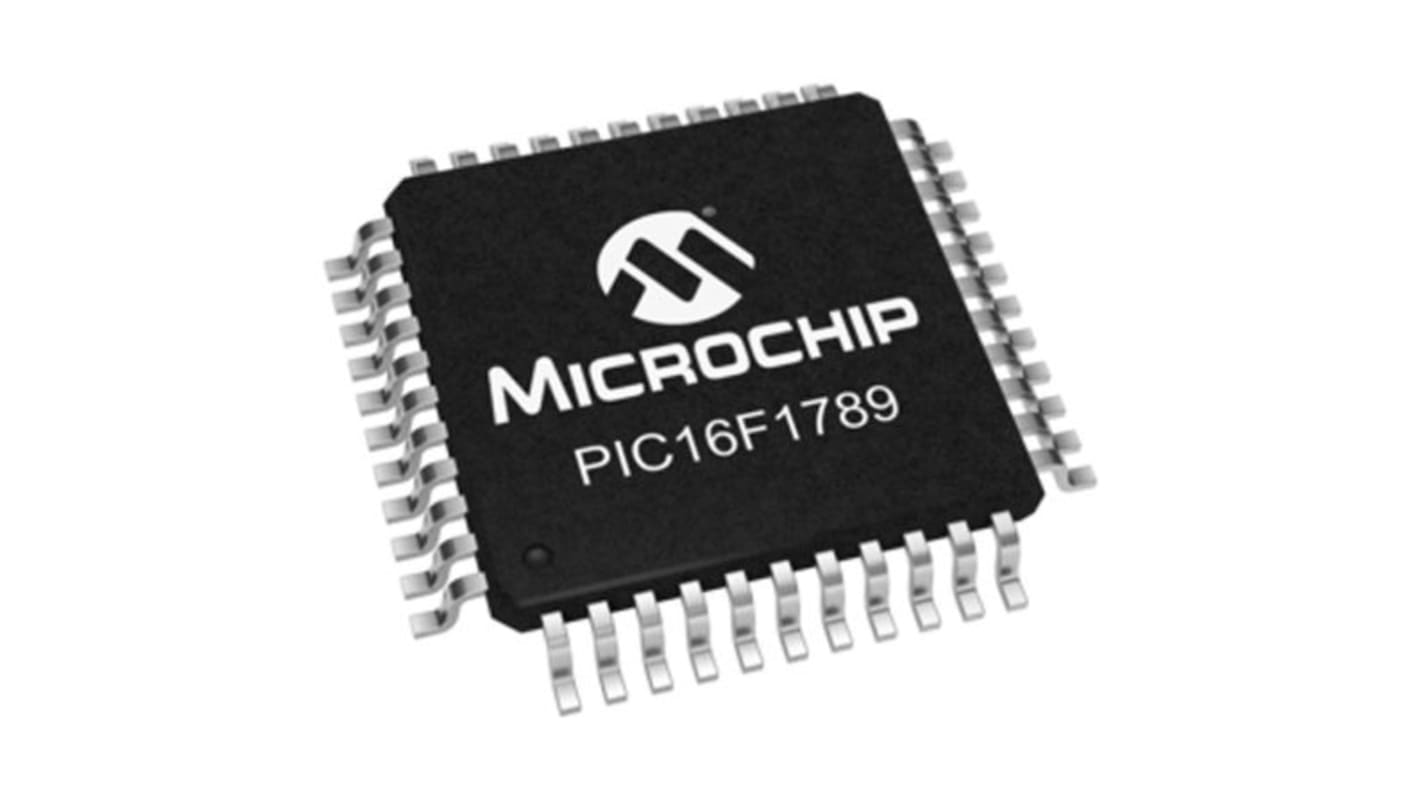

Microchip マイコン, PIC, 32MHz, 16384ワード, フラッシュ, 44-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ160個入り) 小計：*

￥58,924.96

(税抜)

￥64,817.44

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 480 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
160 - 640￥368.281￥58,925
800 - 1440￥364.538￥58,326
1600 - 3840￥357.231￥57,157
4000 - 7840￥350.131￥56,021
8000 +￥343.088￥54,894

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
911-5678
メーカー型番:
PIC16F1789-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

TQFP

実装タイプ

表面実装

ピン数

44

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

16384ワード

最大周波数

32MHz

RAMサイズ

2.048 kB

USBチャンネル

1

PWMユニット数

1 x 10 bit

SPIチャンネル数

1

CANチャンネル数

0

UARTチャンネル数

0

標準動作供給電圧

2.3 → 5.5 V

I2Cチャンネル数

1

USARTチャネルの数

1

寸法

10 x 10 x 1.05mm

幅

10mm

LINチャネルの数

1

PWM

1 （ 10 ビット）

高さ

1.05mm

長さ

10mm

ADC数

11 x 12ビット

動作温度 Max

+85 °C

最大イーサネットチャンネル数

0

インストラクションセットアーキテクチャ

RISC

ADCユニット数

1

プログラムメモリタイプ

フラッシュ

PCIチャンネル数

0

イーサネットチャンネル数

0

動作温度 Min

-40 °C

COO（原産国）:
TH

PIC16F1788/1789 8ビットフラッシュマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F1788/1789ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、28 KBのプログラムメモリ、2048バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。

マイクロコントローラの機能


CPU速度: 最大32 MHz

49の命令

16レベルハードウェアスタック

32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz

I/Oピン x 25 – PIC16F1788

I/Oピン x 36 – PIC16F1789

XLP技術

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR)

拡張ウォッチドッグタイマ(WDT)

拡張低電圧プログラミング(LVP)

In-Circuitシリアルプログラミング(ICSP)

In-Circuitデバッグ(ICD)

周辺機器


15チャンネル12ビットA/Dコンバータ(ADC) – PIC16F1789

11チャンネル12ビットA/Dコンバータ(ADC) – PIC16F1788

8ビットD/Aコンバータ(DAC)

3個のキャプチャ / コンペア / PWM (CCP)モジュール

2個のプログラマブルスイッチモードコントローラ(PSMC)

3個のオペアンプ - PIC16F1789

2個のオペアンプ – PIC16F1788

4個のコンパレータ

2個の8ビットタイマ

1個の16ビットタイマ

SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)

強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)

固定電圧リファレンス(FVR)
