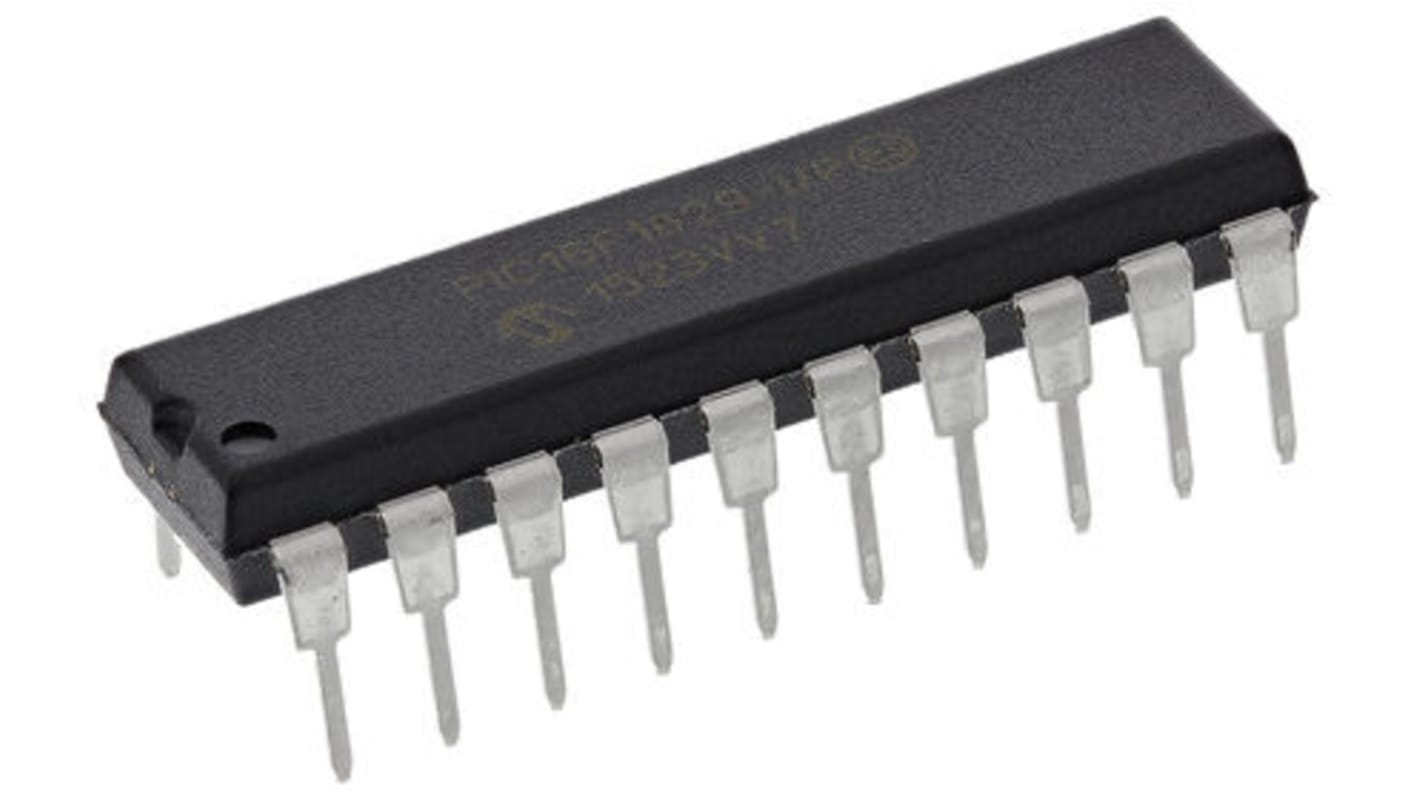

Microchip マイクロコントローラ 8 bit, PIC, 64 MHz, 8kB, フラッシュ, 20-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本22個入り) 小計：*

￥6,831.99

(税抜)

￥7,515.20

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 286 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
22 - 22￥310.545￥6,832
44 +￥304.591￥6,701

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
912-2796
メーカー型番:
PIC16F1829-I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

PIC16F1829

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

20

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

RS232

プログラムメモリサイズ

8kB

最大クロック周波数

64MHz

RAMサイズ

1kB

最大電源電圧

6V

DAC

1 x 5 Bit

プログラムI/Os数

25

最大許容損失Pd

800mW

アナログコンパレータ

2

動作温度 Min

-40°C

動作温度 Max

85°C

長さ

26.92mm

規格 / 承認

No

幅

7.11 mm

高さ

4.95mm

最小電源電圧

1.8V

インストラクションセットアーキテクチャ

RISC

ADC数

12 x 10 Bit

自動車規格

なし

タイマー数

1

プログラムメモリタイプ

フラッシュ

COO（原産国）:
TH

PIC16F87 / 88 8 ビットフラッシュマイクロコントローラ


Microchip マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込んだ8ビットMCUです。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F1825/1829 ファミリのマイクロコントローラは、 16 段のハードウェアスタックと 49 個の命令を備えた Microchip の拡張ミッドレンジコアをベースにしています。これらの MCU は、最大 8 MIPS で動作し、 14KB のプログラムメモリ、 1024バイトの RAM 、256バイトの EEPROM を備えています。設定可能な精度±1 %のRCオシレータを搭載しています。

マイクロコントローラ機能


32 MHz （最大）CPU 速度

49種類の命令

16段のハードウェアスタック

32 MHz 内部発振器 - 周波数範囲32 MHz ～ 31 kHz を選択可能

I/Oピン x 12 - PIC16F1825

I/Oピン x 18 - PIC16F1829

XLPテクノロジー

パワーオンリセット(POR)

パワーアップタイマー(PWRT)

発振器起動タイマー(OST)

ブラウンアウトリセット(BOR)

拡張ウォッチドッグタイマ(WDT)

低電圧プログラミング(LVP)の強化

インサーキットシリアルプログラミング(ICSP)

インサーキットデバッグ(ICD)

周辺機器


10ビットA/Dコンバータ(ADC) - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル

mTouchTM 静電容量式センサモジュール - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル

キャプチャ / コンペア / PWM (CCP)モジュール x 2

拡張キャプチャ / コンペア / PWM (ECCP)モジュール x 2

コンパレータ x 2

8 ビットタイマ x 4

16 ビットタイマ x 1

SPI／I2C付きマスター同期シリアルポート（MSSP） - PIC16F1825 x 1, PIC16F1829 x 2

拡張ユニバーサル同期・非同期レシーバ・トランスミッタ(EUSART)

固定電圧リファレンス(FVR)

SRラッチ
