- RS品番:
- 912-2862
- メーカー型番:

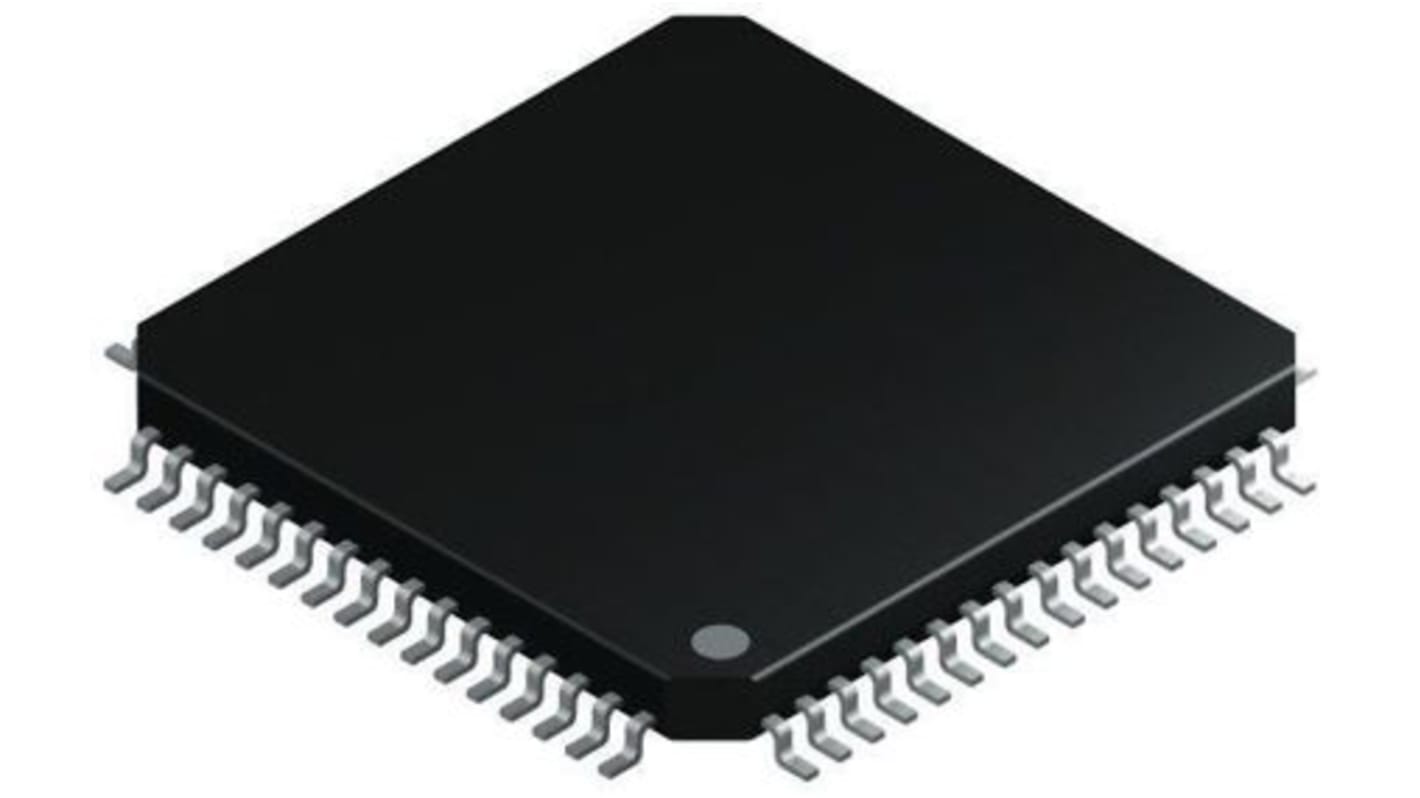

- PIC32MX564F128H-I/PT
- メーカー/ブランド名:
- Microchip
一時的な在庫切れ - 2024/06/11に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は160 個
¥1,149.494
(税抜)
¥1,264.443
(税込)
個 | 単価 | 購入単位毎合計* |
160 - 160 | ¥1,149.494 | ¥183,919.04 |
320 + | ¥1,044.994 | ¥167,199.04 |
* 購入単位ごとの価格 |
- RS品番:
- 912-2862
- メーカー型番:
- PIC32MX564F128H-I/PT
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC32MX5x4 / 5x5 / 6x4 / 6x5 / 7x4 / 7x5 32ビットマイクロコントローラ
Microchip PIC32MX5xx / 6xx / 7xxのマイクロコントローラファミリは、強力なMIPS M4Kコアに基づく高性能32ビットデバイスです。 このMCUは、USB / CAN / イーサネット接続などの充実した周辺装置をオンボードに搭載しているため、さまざまな用途に適しています。 外部グラフィックスインターフェイスでLCDを直接駆動することができます。
MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、完成品を迅速に市場に投入できるようになります。 詳細については、microchip.com/harmonyにアクセスしてください。
MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、完成品を迅速に市場に投入できるようになります。 詳細については、microchip.com/harmonyにアクセスしてください。
マイクロコントローラの機能
MIPS32® M4K® 32ビットコア
最大周波数80 MHz - 105 DMIPS
コードのサイズを最大で40 %縮小するMIPS16e®モード
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ
最大周波数80 MHz - 105 DMIPS
コードのサイズを最大で40 %縮小するMIPS16e®モード
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ
周辺装置の特長
34ピンパラレルマスタポート(PMP)を使用する外部グラフィックスインターフェイス
USB 2.0対応のフルスピードOTGコントローラ
10 / 100イーサネットMAC (MII / RMIIインターフェイス搭載)
CAN 2.0Bモジュール
UARTモジュール x 6 - 20 Mbps
4線式SPIモジュール - 3又は4 (モデルによって異なる)
SMBus対応I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
ダイレクトメモリアクセス - 4、6、又は8 (モデルによって異なる)
10ビット1 MSPS ADC - 16チャンネル
コンパレータ x 2
汎用タイマ x 5
出力比較(OC)モジュール x 5、入力比較(IC)モジュール x 5
リアルタイムクロック及びカレンダー(RTCC)モジュール
USB 2.0対応のフルスピードOTGコントローラ
10 / 100イーサネットMAC (MII / RMIIインターフェイス搭載)
CAN 2.0Bモジュール
UARTモジュール x 6 - 20 Mbps
4線式SPIモジュール - 3又は4 (モデルによって異なる)
SMBus対応I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
ダイレクトメモリアクセス - 4、6、又は8 (モデルによって異なる)
10ビット1 MSPS ADC - 16チャンネル
コンパレータ x 2
汎用タイマ x 5
出力比較(OC)モジュール x 5、入力比較(IC)モジュール x 5
リアルタイムクロック及びカレンダー(RTCC)モジュール
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
仕様
特性 | |
---|---|
ファミリー名 | PIC32MX |
パッケージタイプ | TQFP |
実装タイプ | 表面実装 |
ピン数 | 64 |
デバイスコア | PIC |
データバス幅 | 32bit |
プログラムメモリサイズ | 128 kB |
最大周波数 | 80MHz |
RAMサイズ | 12 kB、32 kB |
USBチャンネル | 1 x Host, 1 x OTG |
PWMユニット数 | 1 x 16/32 bit |
SPIチャンネル数 | 3 |
UARTチャンネル数 | 6 |
I2Cチャンネル数 | 4 |
CANチャンネル数 | 1 |
標準動作供給電圧 | 2.3 → 3.6 V |
USARTチャネルの数 | 0 |
最大イーサネットチャンネル数 | 0 |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
長さ | 10mm |
イーサネットチャンネル数 | 0 |
PWM | 5 x 16 / 32ビット |
寸法 | 10 x 10 x 1.05mm |
幅 | 10mm |
LINチャネルの数 | 0 |
高さ | 1.05mm |
ADC数 | 16 x 10ビット |
PCIチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
