- RS品番:
- 912-2991
- メーカー型番:
- PIC12F1501-I/P
- メーカー/ブランド名:
- Microchip
在庫切れ
単価: 購入単位は60個
¥143.80
(税抜)
¥158.18
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
60 - 60 | ¥143.80 | ¥8,628.00 |
120 + | ¥139.633 | ¥8,377.98 |
* 購入単位ごとの価格
- RS品番:
- 912-2991
- メーカー型番:
- PIC12F1501-I/P
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報

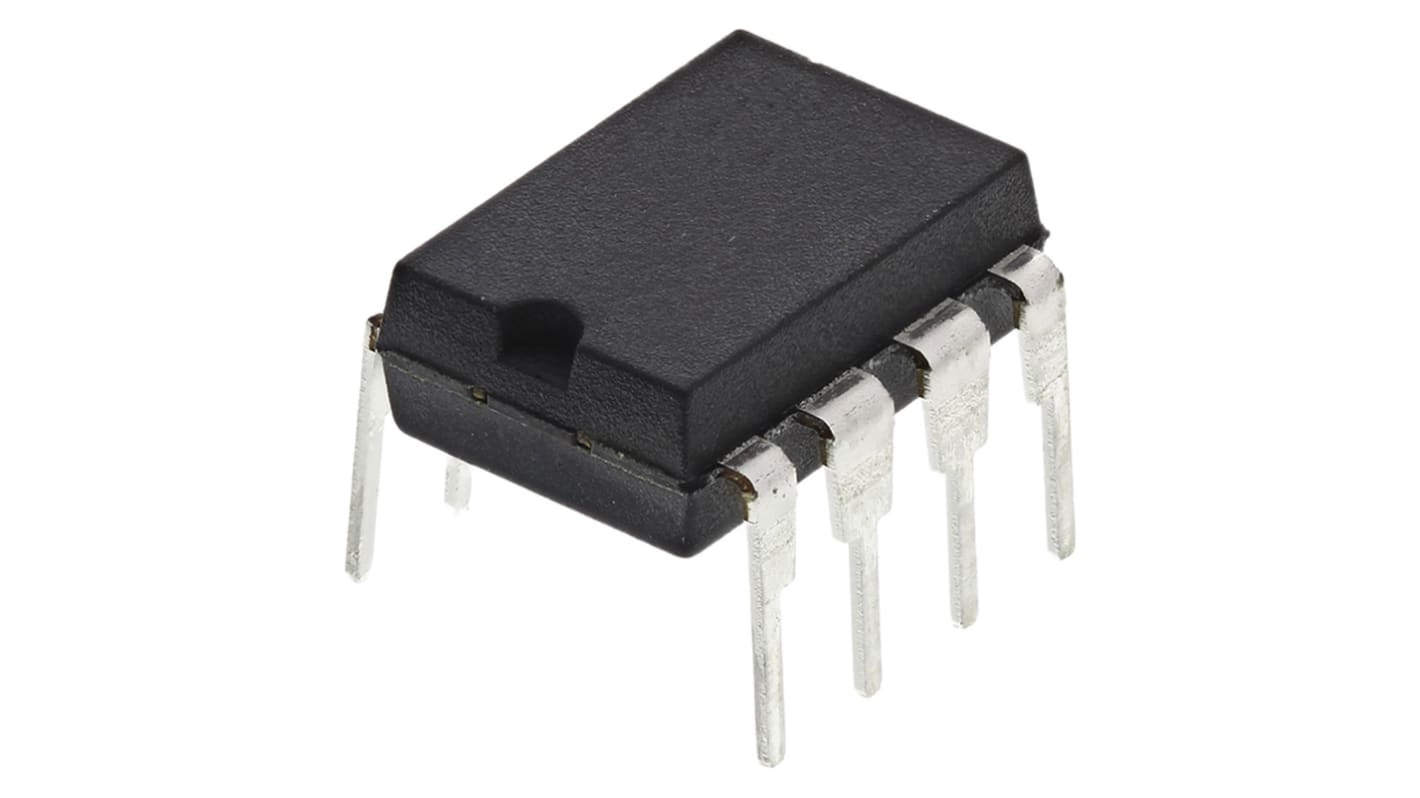

PIC12F1501 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F1501ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 このMCUは、最大5 MIPSで動作し、1.75 KBのプログラムメモリと64バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
インサーキットデバッグ(ICD)には、プロセッサ拡張パックが必要です。 PIC12F1501には、Microchipの部品AC244051が対応しており、PIC12LF1501モデルには、部品AC244052が必要です。
PIC12F1501ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 このMCUは、最大5 MIPSで動作し、1.75 KBのプログラムメモリと64バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
インサーキットデバッグ(ICD)には、プロセッサ拡張パックが必要です。 PIC12F1501には、Microchipの部品AC244051が対応しており、PIC12LF1501モデルには、部品AC244052が必要です。
特長
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
スタンドアロンPWMモジュール x 4
4チャンネル10ビットA/Dコンバータ(ADC)
5ビットD/Aコンバータ(DAC)
温度インジケータモジュール
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
設定可能なロジックセル(CLC)モジュール x 2
数値制御発振器(NCO)
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
スタンドアロンPWMモジュール x 4
4チャンネル10ビットA/Dコンバータ(ADC)
5ビットD/Aコンバータ(DAC)
温度インジケータモジュール
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
設定可能なロジックセル(CLC)モジュール x 2
数値制御発振器(NCO)
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ~ 32 MHzの間で構成できます。
仕様
特性 | |
---|---|
ファミリー名 | PIC12F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 8 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 1024ワード |
最大周波数 | 20MHz |
RAMサイズ | 64 B |
USBチャンネル | 0 |
PWMユニット数 | 4 x 10 bit |
SPIチャンネル数 | 0 |
USARTチャネルの数 | 0 |
標準動作供給電圧 | 2.3 → 5.5 V |
UARTチャンネル数 | 0 |
I2Cチャンネル数 | 0 |
CANチャンネル数 | 0 |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
高さ | 4.95mm |
ADC数 | 4 x 10ビット |
最大イーサネットチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
長さ | 10.16mm |
寸法 | 0.4 x 0.28 x 0.195インチ |
幅 | 0.28インチ |
イーサネットチャンネル数 | 0 |
PWM | 4 ( 10 ビット) |
LINチャネルの数 | 0 |
プログラムメモリタイプ | フラッシュ |
PCIチャンネル数 | 0 |
