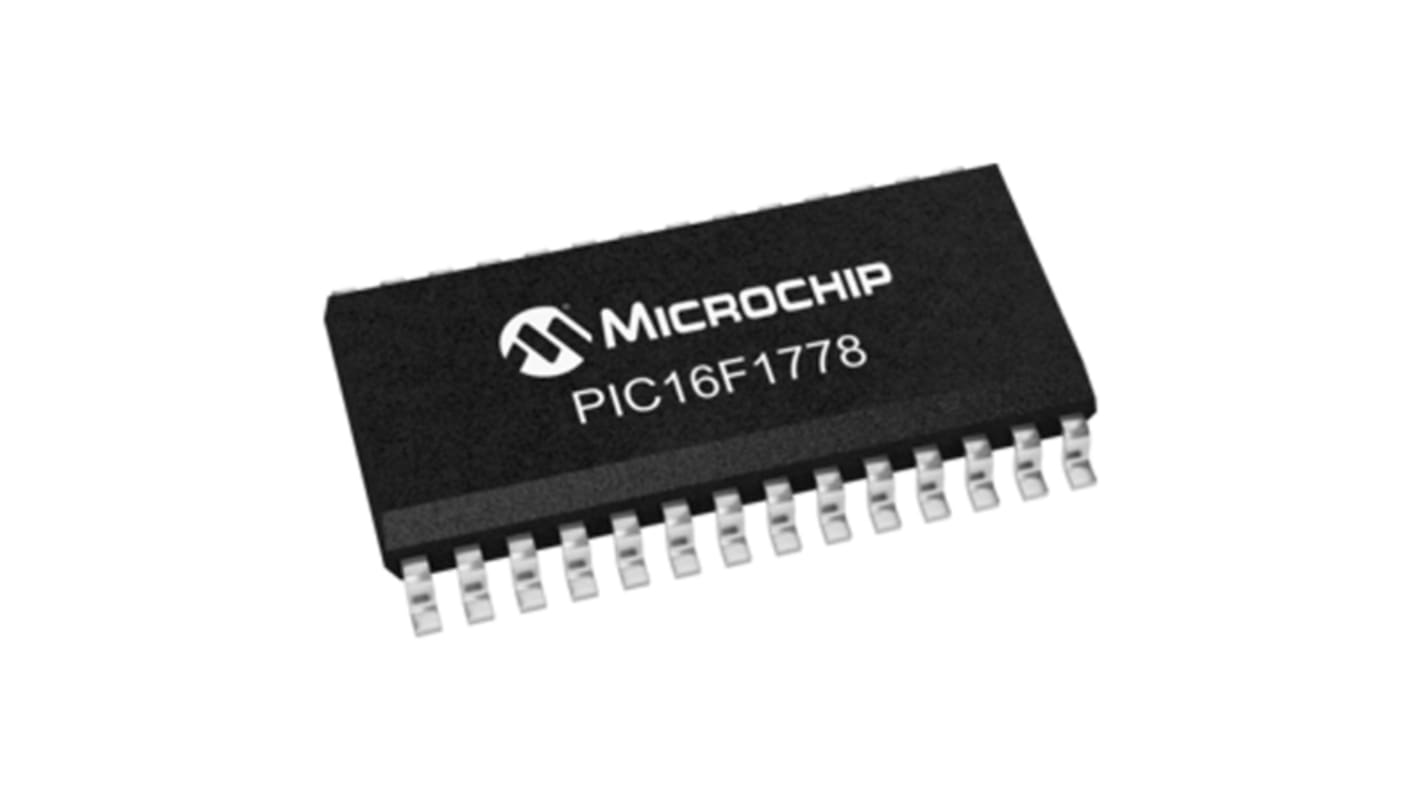

Microchip マイコン, 28-Pin SOIC PIC16F1778-I/SO

PIC16F177xファミリのマイクロコントローラは、多様な機能、特にSMPSアプリケーション用に設計されたMicrochipの拡張ミッドレンジコアをベースにした、周辺機器が豊富なMCUです。 このデバイスは、ピンを使用したりさらに基板面を使用したりすることなく、オンボード周辺機器を内部接続してクローズドループシステムを作成する機能を備えています。

CPU速度: 最大8 MIPS
49の命令が搭載された改良型ミッドレンジコア、16スタックレベル
定電流パワーオンリセット(POR)
構成可能パワーアップタイマ(PWRT)
ブラウンアウトリセット(BOR)、選択可能なトリップポイント
拡張ウォッチドッグタイマ(EWDT)
超低消費電力(XLP)機能
内部精密発振器

10ビットA/Dコンバータ(ADC) - 17又は28チャンネル(モデルによって異なる)
オペアンプ – モデルによって3又は4
高速コンパレータ – モデルによって6又は8
D/Aコンバータ(DAC) – モデルによって3又は4
電圧基準
ゼロクロス検出(ZCD)
プログラム可能ランプジェネレータ(PRG) – モデルによって3又は4
2つの高電流ドライブI/O - 最大100 mAシンク又はソース(@ 5V)

4つの設定可能なロジックセル(CLC) - 内蔵のコンビネーション / ステートロジック
コンプリメンタリ出力発生器(COG) – モデルによって3又は4
キャプチャ / コンペア / PWM(CCP)モデル – モデルによって3又は4
パルス幅変調器(PWM) – モデルによって3又は4
データ信号変調器(DSM) – モデルによって3又は4
ペリフェラルピン選択(PPS)
シリアル通信 - 拡張USART (EUSART)、SPI、I2C™、RS-232、RS-485、LIN互換
