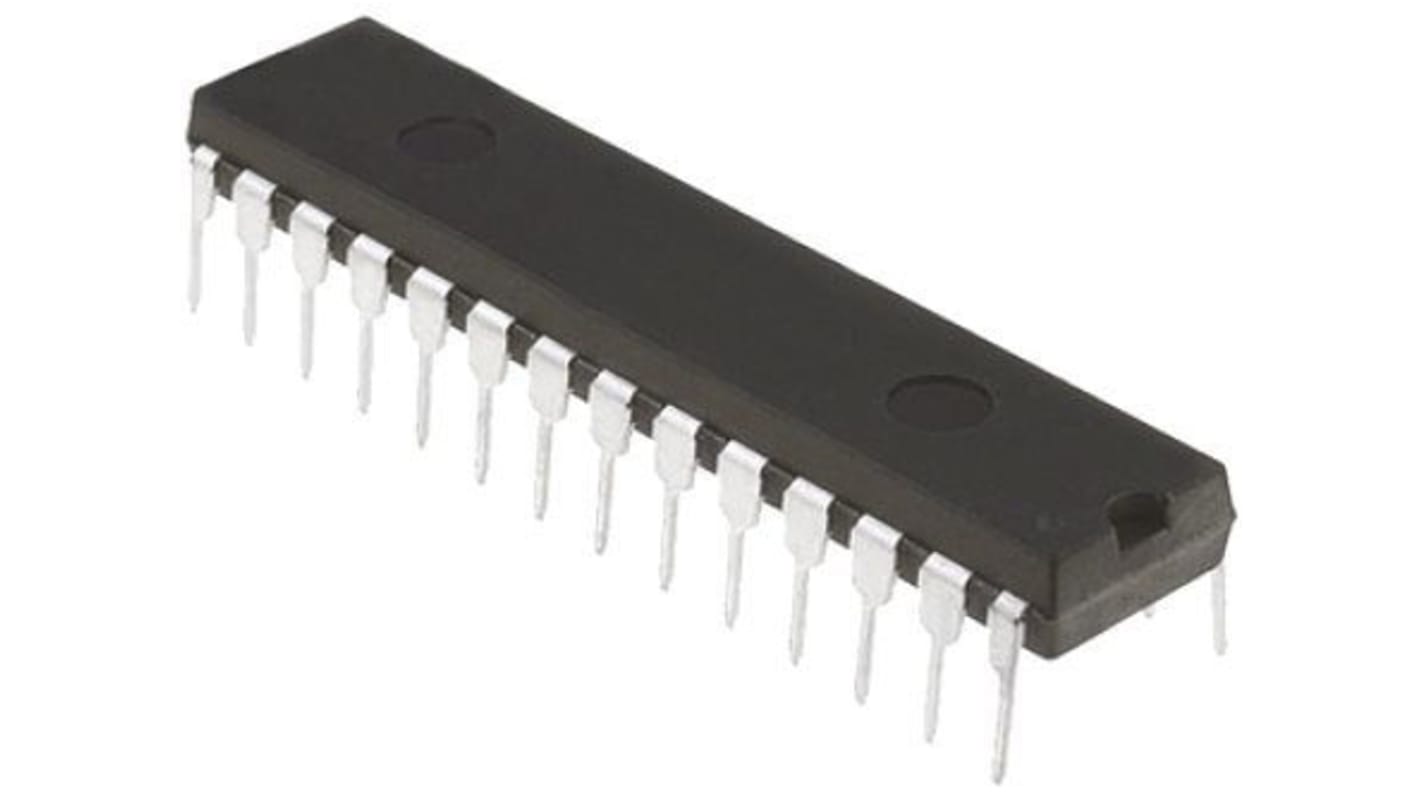

Microchip マイクロコントローラ 8 bit, PIC, 64 MHz, 28kB, フラッシュ, 28-Pin PDIP
- RS品番:
- 912-6851
- メーカー型番:
- PIC16F1938-I/SP
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本15個入り) 小計：*
￥6,543.00
(税抜)
￥7,197.30
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 105 は海外在庫あり
- 810 は 2026年1月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 15 - 60 | ￥436.20 | ￥6,543 |
| 75 - 135 | ￥432.467 | ￥6,487 |
| 150 - 360 | ￥423.20 | ￥6,348 |
| 375 - 735 | ￥414.80 | ￥6,222 |
| 750 + | ￥406.533 | ￥6,098 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 912-6851
- メーカー型番:
- PIC16F1938-I/SP
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F1938 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| インタフェースタイプ | SPI | |
| プログラムメモリサイズ | 28kB | |
| 最大クロック周波数 | 64MHz | |
| RAMサイズ | 1kB | |
| 最大電源電圧 | 5.5V | |
| 動作温度 Min | -40°C | |
| アナログコンパレータ | 2 | |
| プログラムI/Os数 | 22 | |
| DAC | 2 x 8 Bit | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| 幅 | 7.49 mm | |
| 高さ | 3.81mm | |
| 長さ | 35.56mm | |
| 最小電源電圧 | 1.8V | |
| 自動車規格 | なし | |
| ADC数 | 11 x 10 Bit | |
| プログラムメモリタイプ | フラッシュ | |
| タイマー数 | 1 | |
| インストラクションセットアーキテクチャ | RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F1938 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
インタフェースタイプ SPI | ||
プログラムメモリサイズ 28kB | ||
最大クロック周波数 64MHz | ||
RAMサイズ 1kB | ||
最大電源電圧 5.5V | ||
動作温度 Min -40°C | ||
アナログコンパレータ 2 | ||
プログラムI/Os数 22 | ||
DAC 2 x 8 Bit | ||
最大許容損失Pd 800mW | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
幅 7.49 mm | ||
高さ 3.81mm | ||
長さ 35.56mm | ||
最小電源電圧 1.8V | ||
自動車規格 なし | ||
ADC数 11 x 10 Bit | ||
プログラムメモリタイプ フラッシュ | ||
タイマー数 1 | ||
インストラクションセットアーキテクチャ RISC | ||
- COO（原産国）:
- TH
PIC16F1938/1939 8ビットフラッシュマイクロコントローラ
MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F1938/1939マイクロコントローラは、16レベルのハードウェアスタックと49命令を備えたMicrochipのミッドレンジコアをベースにしています。このMCUは、最大8MIPSで動作し、28Kバイトのプログラムメモリ、1024バイトのRAM、256バイトのデータEEPROMを備えています。±1％の精度で設定可能な発振器も搭載されています。
マイクロコントローラ機能
32 MHz （最大）CPU 速度
命令数: 49
16 レベルハードウェアスタック
32 MHz 内部発振器 - 周波数範囲 32 MHz～31 kHz を選択可能
25 I/O ピン - PIC16F1938
36 I/O ピン - PIC16F1939
XLP テクノロジー
パワーオンリセット (POR)
パワーアップタイマー (PWRT) 発振器起動タイマー (OST) ブラウンアウトリセット (BOR) ウォッチドッグタイマー (WDT)パワーアップタイマ（PWRT）
発振器起動タイマ（OST）
ブラウンアウトリセット（BOR）
ウォッチドッグタイマ（WDT）
低電圧プログラミング（LVP）
インサーキットシリアルプログラミング（ICSP）
インサーキットデバッグ（ICD） - 外部デバッグ用オプションヘッダも利用可能
周辺機器
統合 LCD コントローラ - PIC16F1938 60 セグメント、PIC16F1939 96 セグメント
10 ビットアナログ/デジタルコンバータ - PIC16F1938 11 チャネル、PIC16F1939 14 チャネル
mTouchTM 静電容量式センサモジュール - PIC16F1938 8 チャネル、PIC16F1939 16 チャネル
2つのキャプチャ/コンペア/PWM（CCP）モジュール
3つのエンハンストキャプチャ/コンペア/PWM（ECCP）モジュール
2つのコンパレータ
4つの8ビットタイマ
16ビットタイマ 1個
SPI/I2C付きマスター同期シリアルポート（MSSP）
拡張ユニバーサル同期非同期レシーバトランスミッタ
固定電圧リファレンス（FVR）
SRラッチ
