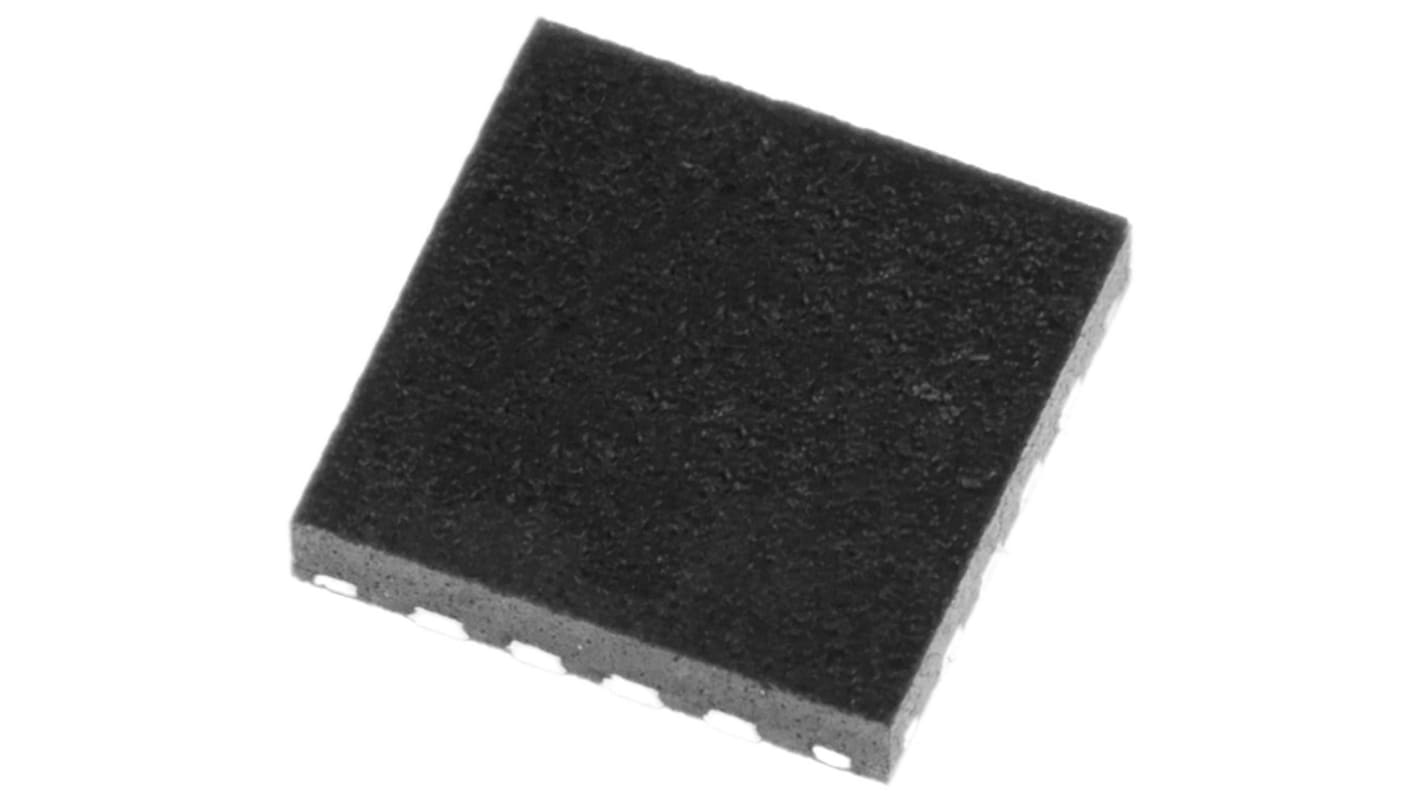

Microchip マイコン, 16-Pin QFN PIC16F1823-I/ML
- RS品番:
- 912-7016
- メーカー型番:
- PIC16F1823-I/ML
- メーカー/ブランド名:
- Microchip
273 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は91個
¥236.681
(税抜)
¥260.349
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
91 - 364 | ¥236.681 | ¥21,537.971 |
455 - 819 | ¥229.615 | ¥20,894.965 |
910 - 2184 | ¥217.374 | ¥19,781.034 |
2275 - 4459 | ¥211.253 | ¥19,224.023 |
4550 + | ¥205.132 | ¥18,667.012 |
* 購入単位ごとの価格
- RS品番:
- 912-7016
- メーカー型番:
- PIC16F1823-I/ML
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- CN
詳細情報
PIC16F1823 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1823ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
PIC16F1823ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)
周辺機器
8チャンネル10ビットA/Dコンバータ(ADC)
8チャンネル静電容量型(mTouchTM)モジュール
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
データ信号変調器モジュール
SRラッチ
8チャンネル静電容量型(mTouchTM)モジュール
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
データ信号変調器モジュール
SRラッチ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | QFN |
実装タイプ | 表面実装 |
ピン数 | 16 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 2 K x 14ワード、256 B |
最大周波数 | 32MHz |
RAMサイズ | 128 B |
USBチャンネル | 0 |
PWMユニット数 | 1 |
SPIチャンネル数 | 1 |
標準動作供給電圧 | 1.8 → 5.5 V |
I2Cチャンネル数 | 1 |
UARTチャンネル数 | 0 |
USARTチャネルの数 | 1 |
CANチャンネル数 | 0 |
長さ | 4mm |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
インストラクションセットアーキテクチャ | RISC |
ADC数 | 8 x 10ビット |
幅 | 4mm |
LINチャネルの数 | 0 |
高さ | 0.95mm |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
寸法 | 4 x 4 x 0.95mm |
PWM | 1 ( ECCP フルブリッジ) |
プログラムメモリタイプ | フラッシュ |
最大イーサネットチャンネル数 | 0 |
動作温度 Min | -40 °C |
