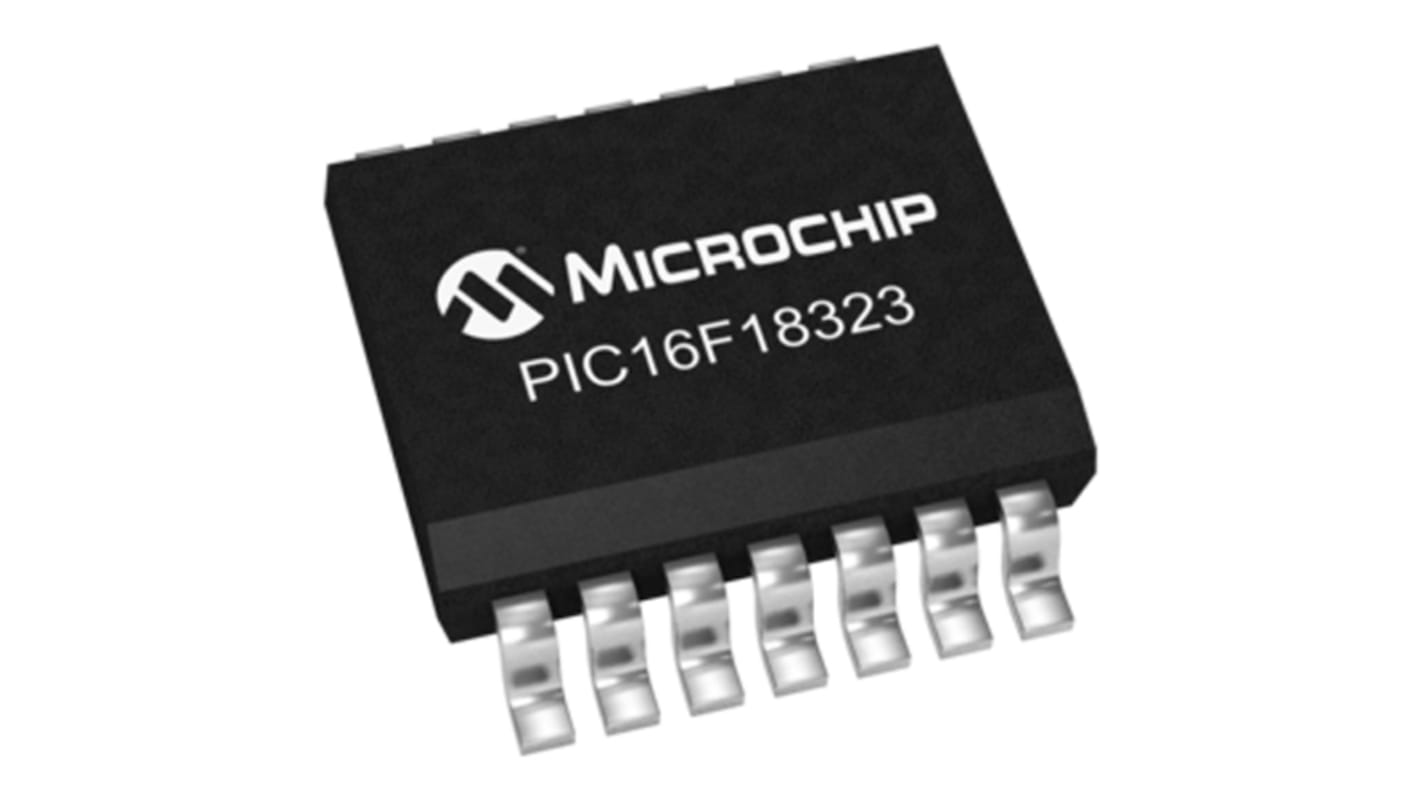

Microchip マイクロコントローラ 8 bit, PIC, 48 MHz, 3.5kB, フラッシュ, 14-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋10個入り) 小計：*

￥1,469.00

(税抜)

￥1,615.90

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 3,930 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
10 - 10￥146.90￥1,469
20 +￥145.10￥1,451

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
916-3747
メーカー型番:
PIC16F18323-I/SL
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16F18323

プロダクトタイプ

マイクロコントローラ

パッケージ型式

SOIC

取付タイプ

表面

ピン数

14

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

3.5kB

インタフェースタイプ

EUSART, I2C, SPI

最大クロック周波数

48MHz

RAMサイズ

256bit

最大電源電圧

5.5V

最大許容損失Pd

800mW

プログラムI/Os数

25

DAC

1 x 5 Bit

動作温度 Min

-40°C

アナログコンパレータ

2

動作温度 Max

85°C

規格 / 承認

No

幅

3.9 mm

長さ

8.65mm

高さ

1.5mm

最小電源電圧

1.8V

プログラムメモリタイプ

フラッシュ

インストラクションセットアーキテクチャ

RISC

ADC数

11 x 10 Bit

Distrelec Product Id

304-44-624

自動車規格

なし

タイマー数

3

PIC16F18313 / 18323 8ビットマイクロコントローラ


MicrochipのPIC16Fシリーズのマイクロコントローラは、MicrochipのPIC®アーキテクチャを採用した8ビットMCUで、各種ピン及びパッケージオプションを用意しています。

PIC16F18313 / 18323マイクロコントローラは、Microchipの拡張ミッドレンジコアをベースにしていて、新しい低消費電力機能を備えています。 ペリフェラルモジュールディスエーブルと共にアイドル及びドーズモードが追加されました。このため、電力が漏洩することなく、ペリフェラルを電力レール及びクロックツリーから取り外しできます。

マイクロコントローラの機能


CPU速度: 最大32 MHz

49の命令

16レベルハードウェアスタック

割り込み機能

内部発振器

6又は12本のI/Oピン

パワーオンリセット(POR)

構成可能パワーアップタイマ(PWRTE)

ブラウンアウトリセット(BOR)及び低消費電力ブランアウトリセット(LPBOR)

ウィンドウ型ウォッチドッグタイマ(WWDT)

In-Circuitシリアルプログラミング(ICSP)

In-Circuitデバッグ(ICD)

低電圧プログラミング(LVP)

ペリフェラルピン選択(PPS)

省エネ機能


ペリフェラルモジュールディスエーブル(PMD) – 消費電力を最低限に抑えるために、使用されていないペリフェラルを無効にする機能

スリープ、アイドル、ドーズ低電力モード

スリープモード: 50 nA @ 1.8 V (標準)

ウォッチドッグタイマ: 500 nA @ 1.8 V (標準)

二次発振器: 500 nA @ 32 kHz

動作電流: 8 μA @ 32 kHz 1.8 V (標準)

周辺機能


10ビットA/Dコンバータ – 5又は11チャンネル(モデルによって異なる)

5ビットD/Aコンバータ(DAC)

2つのコンパレータ(COMP) - 1又は2 (モデルによって異なる)

電圧基準

2つの設定可能なロジックセル(CLC)

コンプリメンタリ波形発生器(CWG)

2つのキャプチャ / 比較 / PWM (CCP)モジュール

10ビットPWM x 2

数値制御発振器(NCO)

EUSART – RS-232、RS-485、及びLIN互換

マスタ同期シリアルポート(MSSP) – I2C、SMBus、PMBus互換

データ信号変調器(DSM)

2つのハードウェア制限タイマ(HLT)付き8ビットタイマ

1個の16ビットタイマ
