- RS品番:
- 698-3670
- メーカー型番:
- 12065C104K4Z2A
- メーカー/ブランド名:
- KYOCERA AVX
1800 国内在庫あり - 通常1営業日でお届け
325 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は25個
¥7.52
(税抜)
¥8.27
(税込)
個 | 単価 | 購入単位毎合計* |
25 - 175 | ¥7.52 | ¥188.00 |
200 - 1850 | ¥6.68 | ¥167.00 |
1875 - 2475 | ¥6.00 | ¥150.00 |
2500 - 2975 | ¥5.44 | ¥136.00 |
3000 + | ¥5.00 | ¥125.00 |
* 購入単位ごとの価格 |
- RS品番:
- 698-3670
- メーカー型番:
- 12065C104K4Z2A
- メーカー/ブランド名:
- KYOCERA AVX
その他
詳細情報

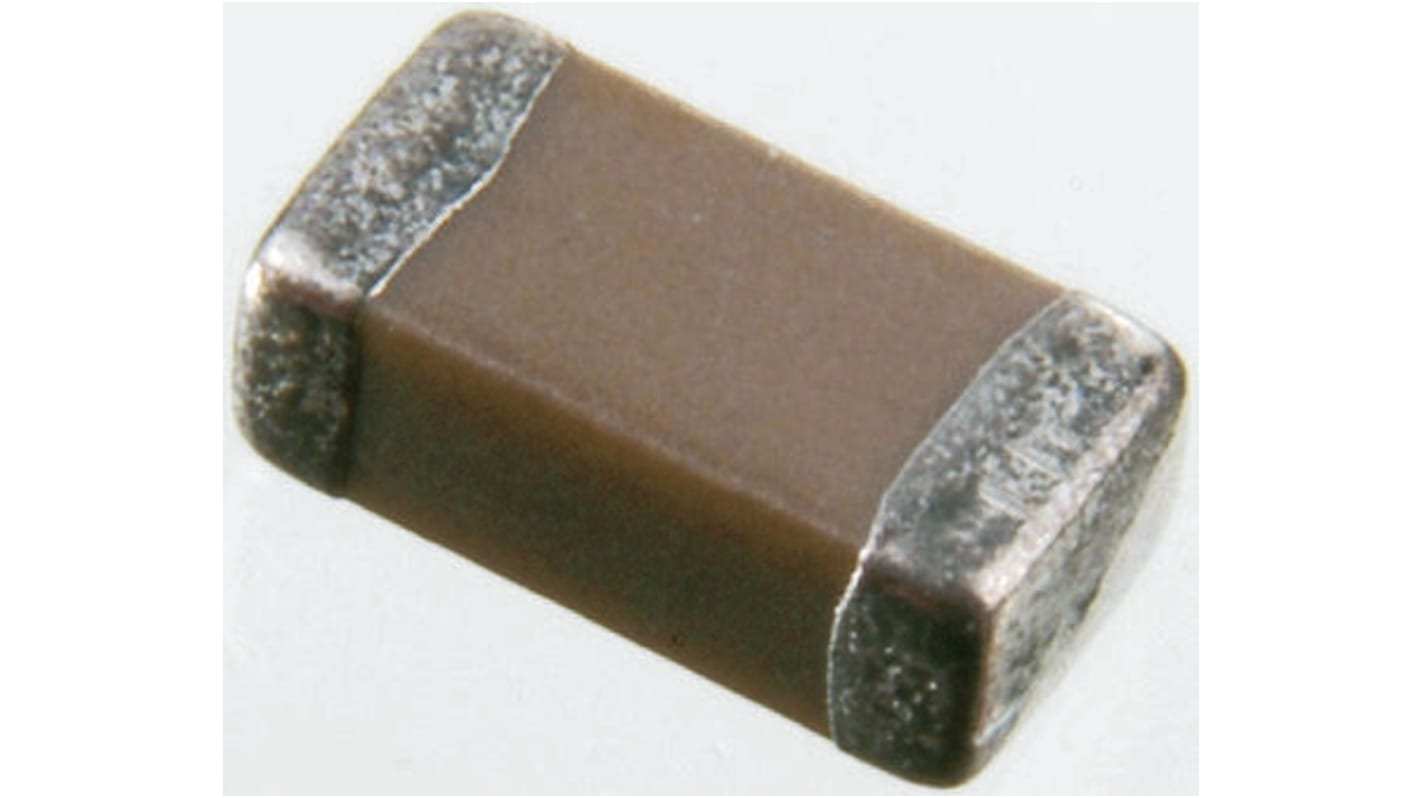

AVX 1206 Flexiterm シリーズ MLCC
AVXのFlexiTerm採用積層セラミックコンデンサは、X7R誘電体採用の標準セラミックコンデンサで、たわみや温度サイクルに対する性能が向上しています。FlexiTermテクノロジーはAVX社が開発したもので、車載などの過酷な環境での用途や温度変動のある用途での、機械的強度や柔軟性の高い部品への需要に応えています。5 mmまでのたわみなら内部に亀裂が走らず、これは業界標準の2 mmを3 mm上回った数字です。基板のゆがみによる故障の発生が抑えられるほか、温度サイクル試験3,000サイクル以上の実力と、ベースメタル電極システムにより、各種車載及び商用グレードの製品に使用できます。AEC-Q200認定です。
用途
曲げ応力の高い基板
温度が変動する用途
車載用途
セラミックコンデンサは低寄生容量と優れたEMIフィルタリング機能を発揮します。多層構成の場合は、高静電容量値を示し、幅広い温度範囲に渡ってさまざまな定格電圧の製品が用意されています。MLCCチップ、リード付きコンデンサ、積層コンデンサ、ユニークな形状のコンデンサなど、複数のスタイルが用意されています。
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます。X7Rは、これらの中誘電率材料の中で最も人気があります。コンデンサの温度変化は、-55 → +125 °Cの範囲で±15 %です。この静電容量の変動は非線形性です。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
1206シリーズ
C0G (NP0)は最も一般的な「温度補償」配合物、EIAクラスIセラミック材質です
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます
Y5V配合物は限られた温度範囲の汎用用途に対応し、EIAクラスII材質です。これらの特性により、Y5Vはデカップリング用途に最適です
X7R配合物は「温度安定化」セラミックと呼ばれ、EIAクラスII材質に分類されます
Y5V配合物は限られた温度範囲の汎用用途に対応し、EIAクラスII材質です。これらの特性により、Y5Vはデカップリング用途に最適です
仕様
特性 | |
---|---|
静電容量 | 100nF |
電圧 | 50V dc |
パッケージ/ケース | 1206 (3216M) |
実装タイプ | 表面実装 |
温度特性 | X7R |
許容差 | ±10% |
寸法 | 3.2 x 1.6 x 0.94mm |
長さ | 3.2mm |
奥行き | 1.6mm |
高さ | 0.94mm |
シリーズ | FLEXITERM |
末端仕様 | 表面実装 |
動作温度 Min | -55°C |
動作温度 Max | +125°C |
