製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	シーメンス
	プロダクトタイプ	監視リレー
	電源相数	1
	供給AC電圧	110V ac
	供給DC電圧	250 V dc
	動作温度 Max	55°C
	長さ	229mm
	シリーズ	7SX800
	幅	74mm
	高さ	266mm
	規格 / 承認	ANSi 49, ANSI 37, RoHS, ANSI 50BF

	すべて選択
	ブランドシーメンス
	プロダクトタイプ監視リレー
	電源相数 1
	供給AC電圧 110V ac
	供給DC電圧 250 V dc
	動作温度 Max 55°C
	長さ 229mm
	シリーズ 7SX800
	幅 74mm
	高さ 266mm
	規格 / 承認 ANSi 49, ANSI 37, RoHS, ANSI 50BF

Datasheet - 7SX8000-3BA50-1BA0-ZP10

COO（原産国）:: DE

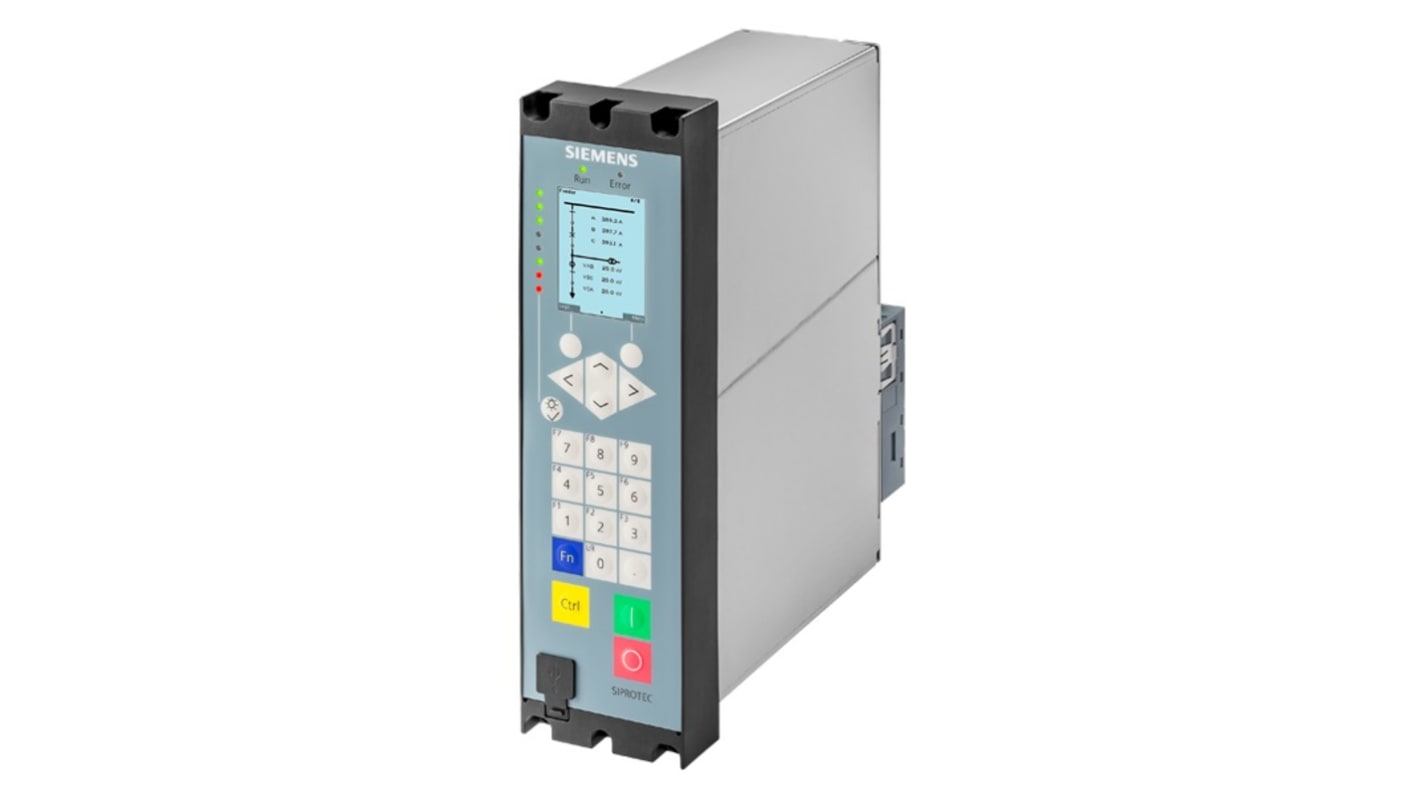

Siemens 7SX800シリーズ監視リレー、供給電圧250 V dc、供給電圧110 V ac - 7SX8000-3BA50-1BA0-ZP10

この監視リレーは、パネル統合用のコンパクトなハウジングに多機能測定、イベント記録、制御機能を組み合わせた電力システム用の保護装置です。単相動作をサポートし、ローカルインタラクション用のオペレータパネルを内蔵したカラーグラフィックディスプレイを提供します。このユニットは、ACおよびDCの両方の補助電源に対応し、システムインターフェイス用のイーサネットおよびシリアル通信を実現します。

特長とメリット

• 100個の設定可能な機能ポイントにより、幅広い保護柔軟性を実現
• 4つの保護機能をサポートする4つの電流入力
• 8つのLEDと9つのキーにより、すぐにローカルステータス制御が可能
• リモート監視と統合のためのイーサネットおよびシリアルポート
• SNTP時間同期により、正確なイベント時間スタンプを実現

用途

• 配電システムの発電機およびモータ保護に使用
• フィーダー保護および回路ブレーカー監視に最適
• サブステーションオートメーションネットワークへの統合に最適
• アンバランスおよびピーク保護のためにコンデンサバンクと併用
• トレンドおよびスロースキャン記録を必要とするシステムに最適

どのような供給電圧オプションに対応していますか?

24～250V DCまたは110～230V AC電源で動作します。

利用可能なデジタルI/O接続数はどれくらいですか?

最大14個のデジタル入力と、信号接点を含む11個のデジタル出力をサポートします。

熱および電流障害に対する保護機能はどのようなものがありますか?

熱過負荷、定常過電流、依存性過電流、モーターブロックローター保護機能を備えています。

イーサネット経由でサポートされている通信プロトコルはどのようなものですか?

イーサネットは、Modbus TCP、IEC 61850-8-1、DNP3、IEC 60870-5-104などをサポートしています。

どのような環境動作範囲を遵守する必要がありますか?

このデバイスは、最大周囲温度55°Cまで動作可能です。
