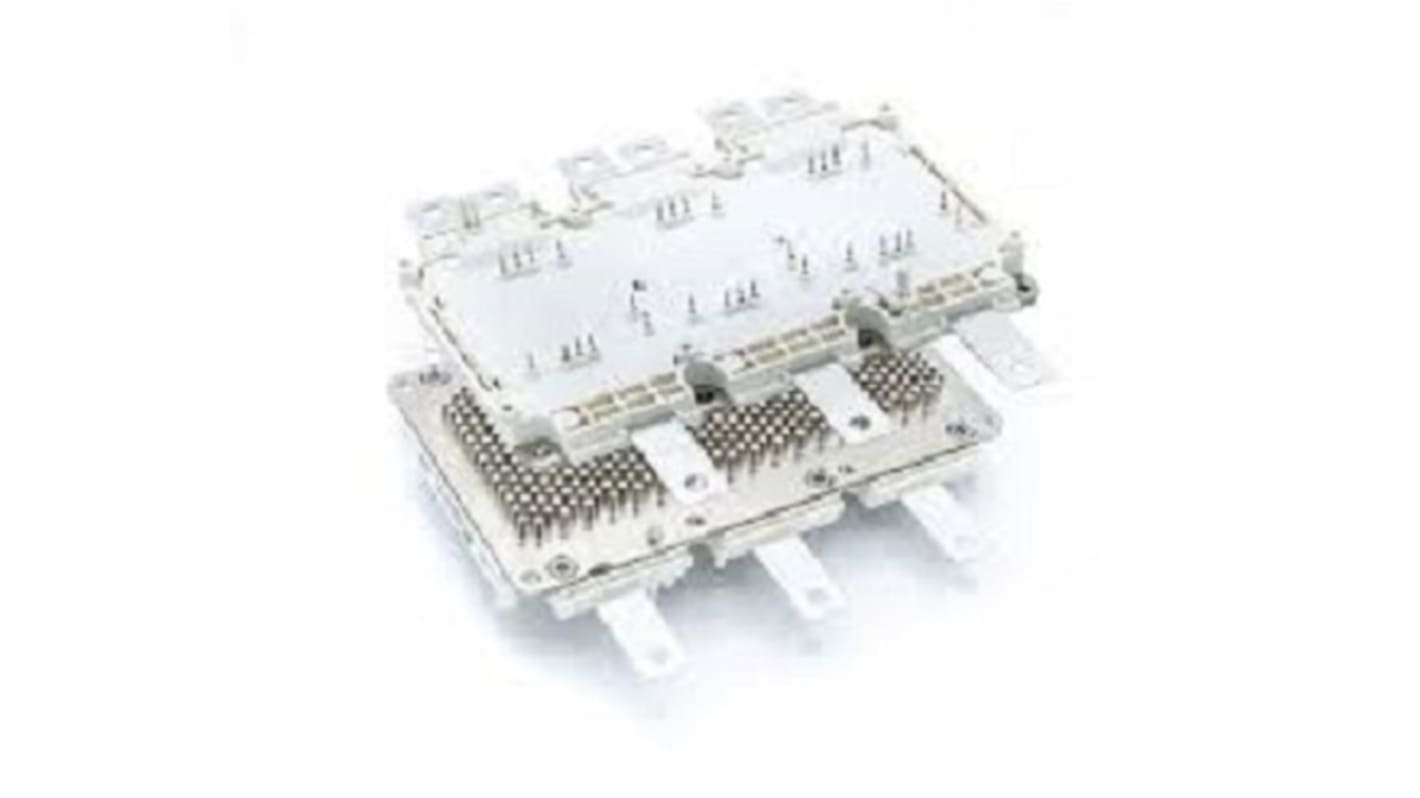

3相 STMicroelectronics SiC電源モジュール, タイプNチャンネル, 75 A 1200 V, シャーシ エンハンスメント型, 8-Pin, A2U12M12W2-F2 パッケージACEPACK 2

MOSFET・モスフェット の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥36,095.00

(税抜)

￥39,704.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 10 は 2025年12月29日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 3￥36,095
4 - 7￥35,092
8 - 10￥34,090
11 - 13￥33,087
14 +￥32,084

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
249-6720
メーカー型番:
A2U12M12W2-F2
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

SiC電源モジュール

チャンネルタイプ

タイプN

最大連続ドレイン電流Id

75A

最大ドレイン-ソース間電圧Vds

1200V

パッケージ型式

ACEPACK 2

シリーズ

A2U

取付タイプ

シャーシ

ピン数

8

最大ドレイン-ソース間抵抗Rds

17mΩ

チャンネルモード

エンハンスメント型

順方向電圧 Vf

2.9V

動作温度 Min

-40°C

最大ゲートソース電圧Vgs

18 V

標準ゲートチャージ Qg @ Vgs

298nC

動作温度 Max

175°C

トランジスタ構成

3相

規格 / 承認

UL

自動車規格

AEC-Q101

STMicroelectronicsのパワーモジュールは、先進のシリコンカーバイドパワーMOSFET技術を統合したTタイプ3レベルインバータトポロジの一部です。このモジュールは、ワイドバンドギャップSiC素材と高熱性能基板の革新的な特性を活用しています。これにより、ユニットエリアあたりのオン抵抗が非常に低く、温度にほとんど依存しない優れたスイッチング性能が得られます。

3レベルトポロジ

ACEPACK 2電源モジュール、

標準RDS(オン)13 mΩ、

各スイッチ絶縁電圧UL認定: 2.5 kVrms、

内蔵NTC温度センサ、

DBC Cu-Al2O3-Cuベース、

プレスフィットコンタクトピン、

NTCセンサは設計を完了
