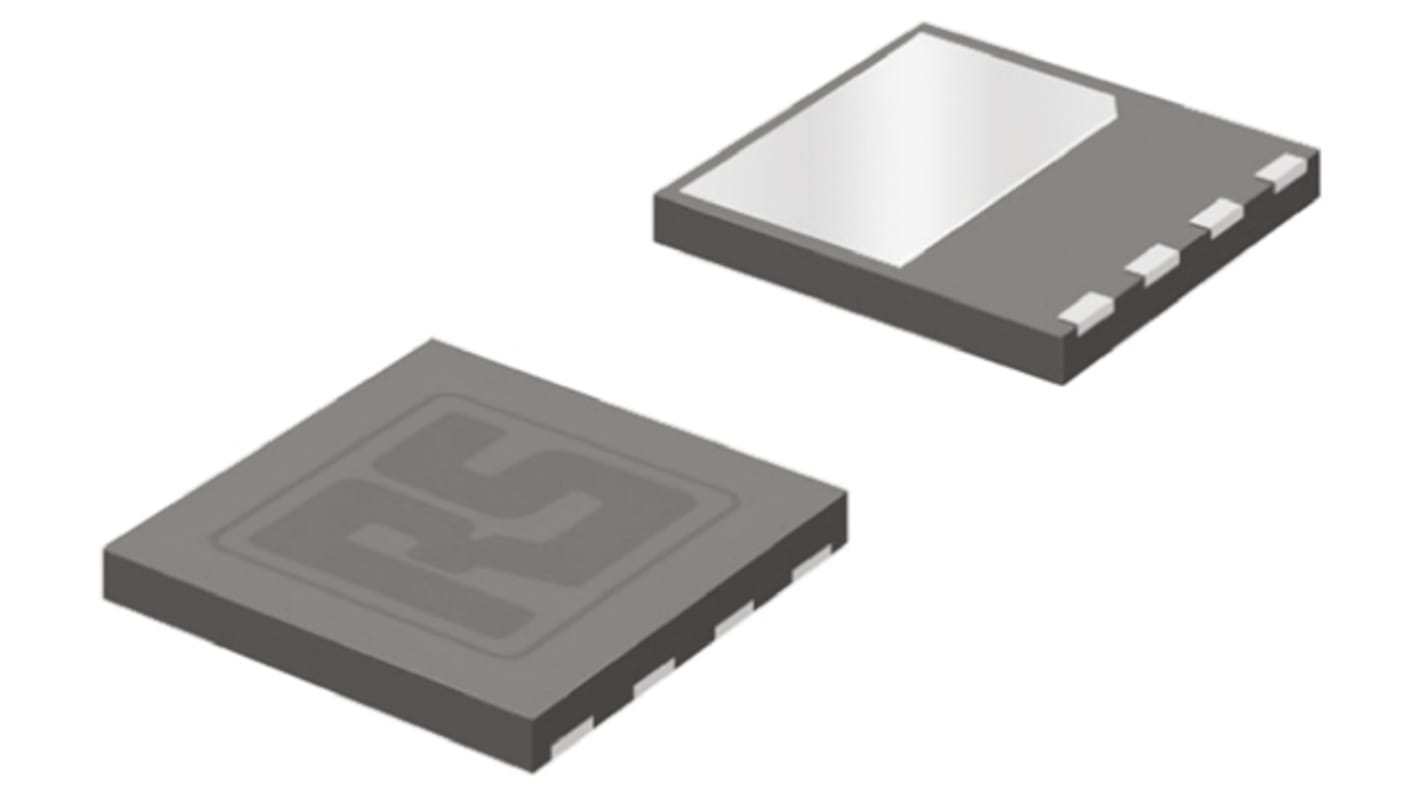

STMicroelectronics MOSFET, タイプNチャンネル, 600 V, 22 A, 90 mΩ, 62 nC, 5ピン, パッケージ：PowerFLAT
- RS品番:
- 920-8714
- メーカー型番:
- STL36N55M5
- メーカー/ブランド名:
- STMicroelectronics
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール3000個入り) 小計：*
￥1,838,733.00
(税抜)
￥2,022,606.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 3000 - 3000 | ￥612.911 | ￥1,838,733 |
| 6000 - 6000 | ￥597.962 | ￥1,793,886 |
| 9000 - 9000 | ￥590.758 | ￥1,772,274 |
| 12000 - 12000 | ￥583.725 | ￥1,751,175 |
| 15000 + | ￥576.857 | ￥1,730,571 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 920-8714
- メーカー型番:
- STL36N55M5
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| チャンネルタイプ | タイプN | |
| プロダクトタイプ | MOSFET | |
| 最大連続ドレイン電流Id | 22A | |
| 最大ドレイン-ソース間電圧Vds | 600V | |
| パッケージ型式 | PowerFLAT | |
| シリーズ | MDmesh M5 | |
| 取付タイプ | 表面 | |
| ピン数 | 5 | |
| 最大ドレイン-ソース間抵抗Rds | 90mΩ | |
| チャンネルモード | エンハンスメント型 | |
| 標準ゲートチャージ Qg @ Vgs | 62nC | |
| 順方向電圧 Vf | 1.5V | |
| 動作温度 Min | -55°C | |
| 最大許容損失Pd | 2.8W | |
| 動作温度 Max | 150°C | |
| 規格 / 承認 | No | |
| 長さ | 8mm | |
| 高さ | 0.95mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
チャンネルタイプ タイプN | ||
プロダクトタイプ MOSFET | ||
最大連続ドレイン電流Id 22A | ||
最大ドレイン-ソース間電圧Vds 600V | ||
パッケージ型式 PowerFLAT | ||
シリーズ MDmesh M5 | ||
取付タイプ 表面 | ||
ピン数 5 | ||
最大ドレイン-ソース間抵抗Rds 90mΩ | ||
チャンネルモード エンハンスメント型 | ||
標準ゲートチャージ Qg @ Vgs 62nC | ||
順方向電圧 Vf 1.5V | ||
動作温度 Min -55°C | ||
最大許容損失Pd 2.8W | ||
動作温度 Max 150°C | ||
規格 / 承認 No | ||
長さ 8mm | ||
高さ 0.95mm | ||
自動車規格 なし | ||
STMicroelectronics N チャンネル MDmesh ™ M5 シリーズ
MDmesh M5 パワー MOSFET は、高電力 PFC と PWM トポロジ向けに最適化されています。主な機能には、シリコンエリア当たりの低オン状態損失と低ゲート電荷の組み合わせなどがあります。太陽電池コンバータ、コンシューマ製品向け電源、電子照明制御など、省エネ指向のコンパクトで信頼性の高いハードスイッチング用途向けに設計されています。
MOSFETトランジスタ、STMicroelectronics
