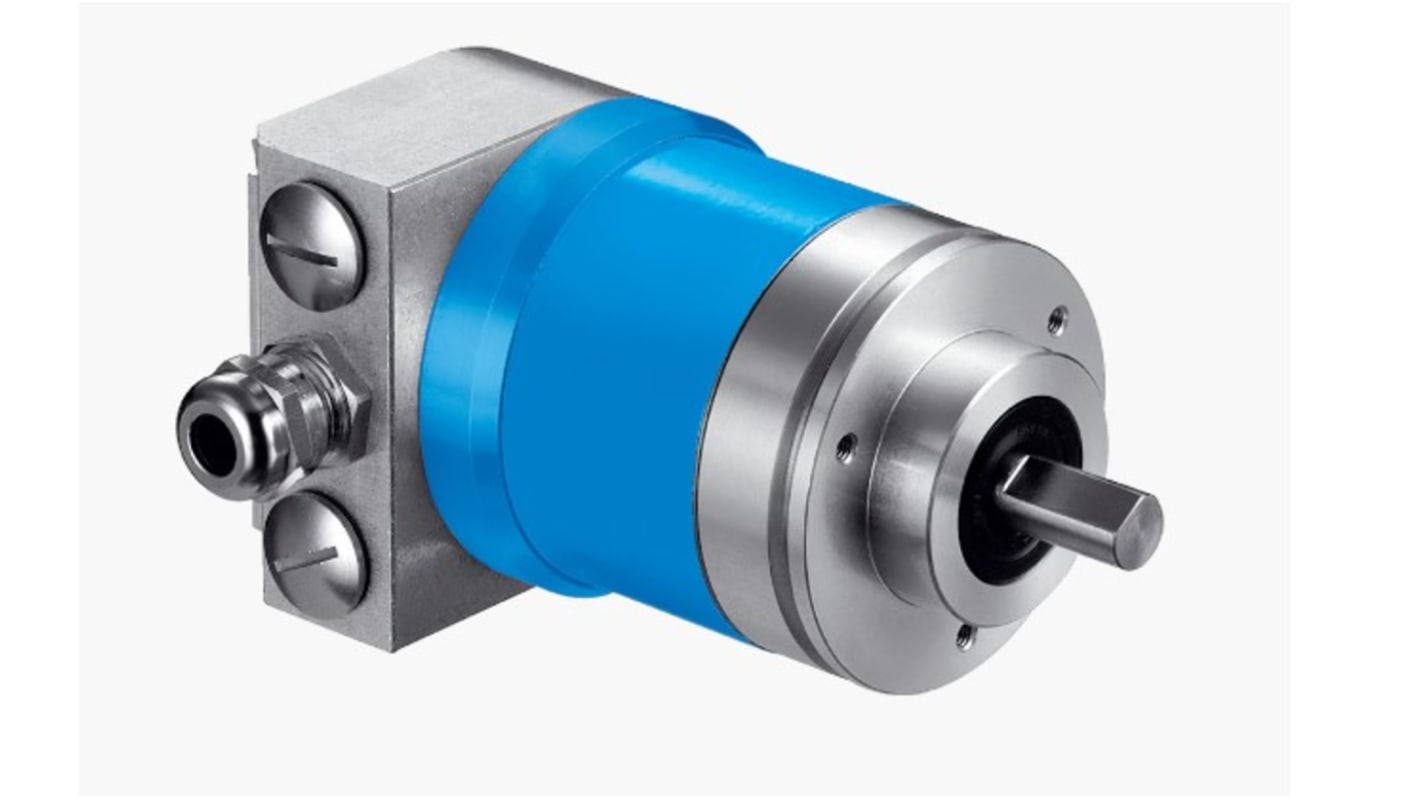

SICK アブソリュートエンコーダ 8192PPR アブソリュート 軸径：10mm, ATM60-D4H13X13 / 1030017

モーションコントロールセンサ の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
284-9187
メーカー型番:
ATM60-D4H13x13
メーカー/ブランド名:
SICK
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

SICK

エンコーダー技術

アブソリュート

シリーズ

ATM60

パルス/回転

8192PPR

最大回転数

8192rpm

出力信号タイプ

DeviceNet

シャフトのタイプ

ソリッドシャフト

軸径

10mm

電源電圧

10 → 32V

解像度

13ビット

ステップ/回転

8192Steps

IP保護等級

IP65、IP66

インターフェイス

DeviceNet

全体の高さ

59.5mm

全体の幅

59.5mm

全体的な深さ

74.8mm

動作温度 Min

-20°C

動作温度 Max

+85°C

許容電流値

60 mA

接続タイプ

M12

COO（原産国）:
DE

概要


アブソリュートエンコーダATM60は、最大分解能13ビットx13ビット（8,192x8,192）の多回転バージョンで提供されます。ソリッドシャフトに10mm x 19mmのフェースマウントフランジを装備。通信インターフェースはデバイスネットで、プログラマブルです。接続には、デバイスネット用のバスアダプターを使用する。プログラミングは、PLC-Engineering-Tool インターフェースで行うことができます。SICKのアブソリュートマルチターンエンコーダは、過酷な環境下でも最大26ビットの分解能で位置情報を確実に提供します。この分野で実証済みの製品群は、磁気測定原理に基づいている。13ビットのシングルターン領域は、永久磁石素子を使用したセンサーによってスキャンされる。

13ビットの多回転領域には磁気減速ギアが組み込まれている。ゼロセットボタンを装備しているため、現場でエンコーダをゼロまたはユーザープログラム値にリセットすることができます。磁気スキャン、エンクロージャ定格IP67に準拠した堅牢な筐体、高い耐衝撃性と耐振動性を備えたATM60 SSIは、過酷な条件下での使用に最適です。

概要


最大 26 ビットの極めて頑丈なマルチターンアブソリュートエンコーダ
ソリッドシャフト、フェースマウントまたはサーボフランジ、ブラインドホローシャフト、アダプタアクセサリ
ハードウェア/ソフトウェアによるゼロセットおよびプリセット機能
通信インターフェース：SSI、DeviceNet、PROFIBUS DP または CANopen
電子的に調整可能、設定可能な分解能
磁気スキャン

特長


すべての分解能に対応する1つのエンコーダによるバリエーション削減、シングルターンとマルチターンを自由にプログラム可能
様々な電気接続オプションによる可変性
メンテナンスフリーエンコーダ、長寿命
ブラインドホローシャフト用の簡単に交換可能なコレットによる柔軟なアプリケーションの可能性を備えたベースモデル
装置のボタンまたはソフトウェアに触れるだけでゼロセット/プリセットが可能な機能による迅速な試運転
高い許容衝撃と振動値による信頼性の高いアプリケーション
世界的な供給体制とサービス

用途


エンジンへの液体燃料の導入量を測定する
