ローム モータドライバIC, ステッパ

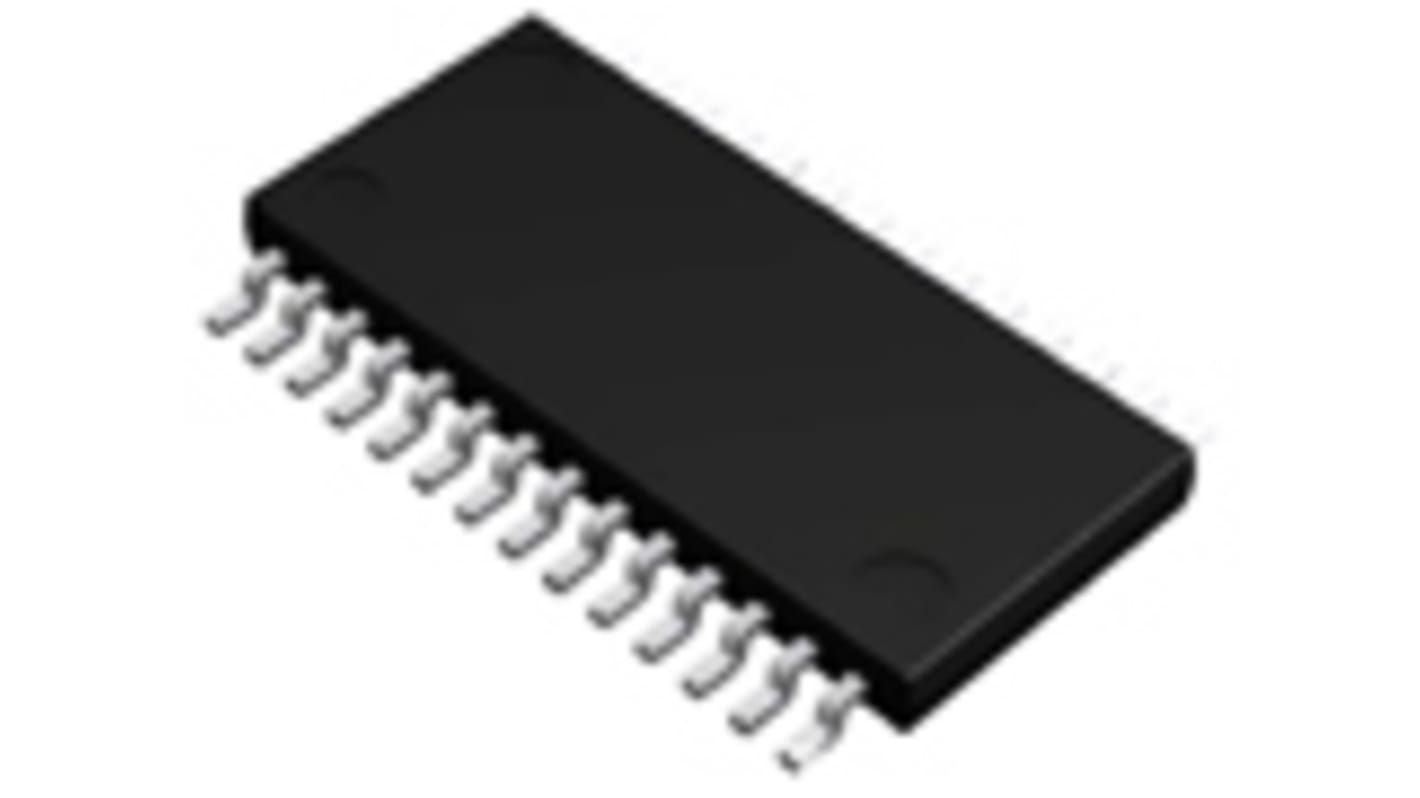

BD63860EFVには3ビットDACが内蔵されており、1/8ステップモードでバイポーラステッピングモーターを駆動するように設計されています。この製品は、基本的な機能としては、低電力消費のバイポーラPWM定電流駆動ドライバです。電源の定格電圧は36 V、定格出力電流は2.5 A (ピーク時)です。入力インターフェースの場合は、CLK-INドライブモードです。励起モードとしては、1ステップ、1/2ステップ、1/4ステップ、1/8ステップモードがあります。電流減衰モードでは、高速減衰と低速減衰の比率を自由に設定できます。したがって、すべてのモーターで、最適な制御条件を実現できます。

低オン抵抗DMOS、定格出力電流2.5A
CLK-INドライブ
1/8ステップ
省エネ機能
正転と逆転の切り替え機能
TSD(サーマルシャットダウン)回路
OCP(過電流保護)回路
UVLO(低電圧ロックアウト)回路
OVLO(低電圧ロックアウト)回路
パワーオンリセット機能
コンパクトで薄型の高放熱パッケージ
電流減衰モードの選択(混合減衰)
