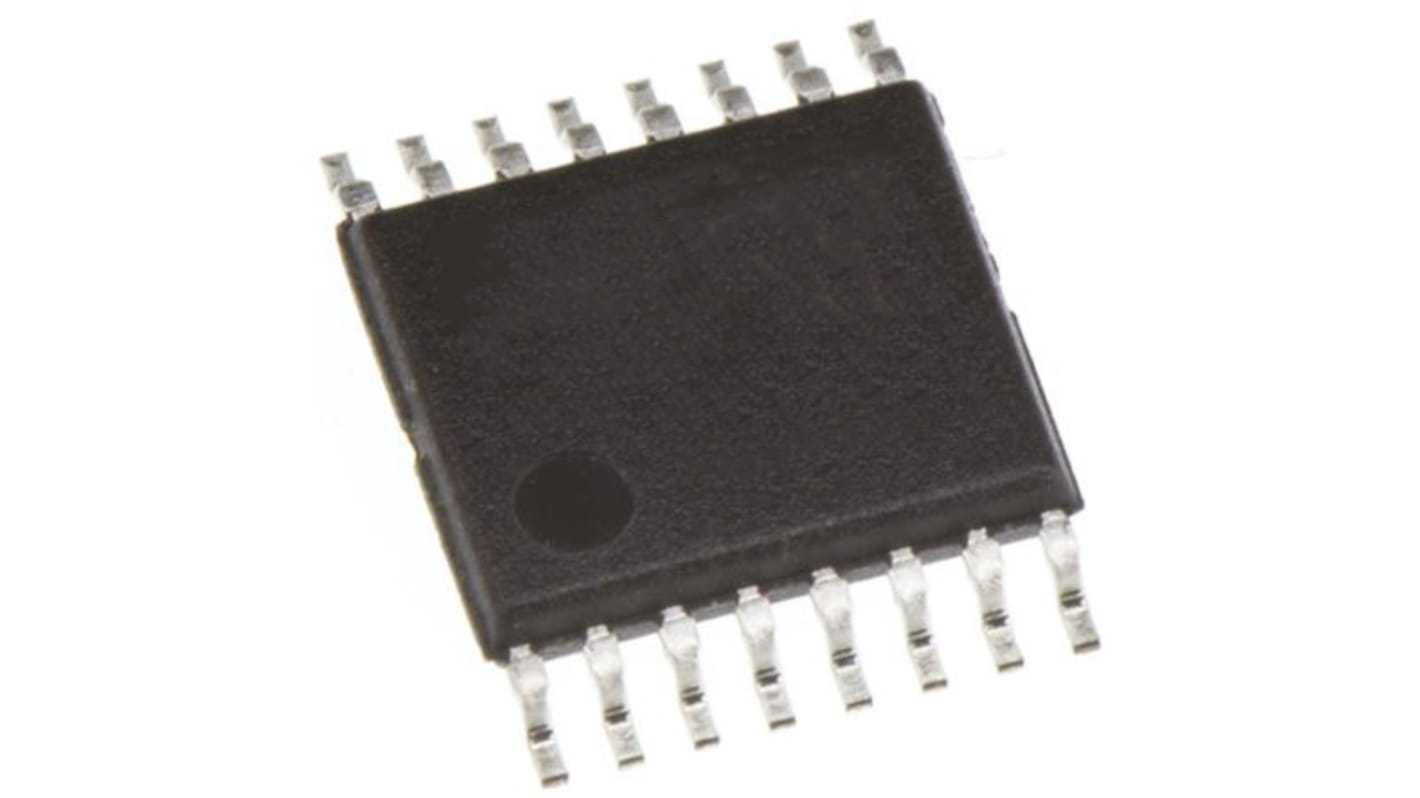

Maxim Integrated マルチプレクサ 表面実装 TSSOP, 16-Pin, MAX4619CUE+
- RS品番:
- 191-5089
- メーカー型番:
- MAX4619CUE+
- メーカー/ブランド名:
- Maxim Integrated
83 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は5個
¥675.20
(税抜)
¥742.72
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
5 - 20 | ¥675.20 | ¥3,376.00 |
25 - 40 | ¥655.60 | ¥3,278.00 |
45 - 55 | ¥512.20 | ¥2,561.00 |
60 - 70 | ¥441.60 | ¥2,208.00 |
75 + | ¥427.00 | ¥2,135.00 |
* 購入単位ごとの価格
- RS品番:
- 191-5089
- メーカー型番:
- MAX4619CUE+
- メーカー/ブランド名:
- Maxim Integrated
データシート
その他
- COO(原産国):
- TH
詳細情報
MAX4617/MAX4618/MAX4619 は、 8 チャネルマルチプレクサ (MAX4617) 、 2 個の 4 チャネルマルチプレクサ (MAX4618) 、および 3 個の単極 / ダブルスロー (SPDT) スイッチ (MAX4619) として設定された高速、低電圧、 CMOS アナログ IC です。
これらの CMOS デバイスは、 +2V ~ +5.5V の単一電源で連続動作します。各スイッチは、レールツーレールアナログ信号を処理できます。オフ漏洩電流は、 TA = +25 ° C ではわずか 1 nA 、 TA = +85 ° C では 10 nA です
すべてのデジタル入力は、 0.8 → 2.4 V のロジックしきい値を備え、単一の +5 V 電源使用時に TTL / CMOS ロジック互換性を確保しています。
これらの CMOS デバイスは、 +2V ~ +5.5V の単一電源で連続動作します。各スイッチは、レールツーレールアナログ信号を処理できます。オフ漏洩電流は、 TA = +25 ° C ではわずか 1 nA 、 TA = +85 ° C では 10 nA です
すべてのデジタル入力は、 0.8 → 2.4 V のロジックしきい値を備え、単一の +5 V 電源使用時に TTL / CMOS ロジック互換性を確保しています。
高速スイッチング時間
15 ns トン
10 ns tOFF
業界標準の 74HC4051 / 74HC4052 / 74HC4053 及び MAX4581 / MAX4582 / MAX4583 とピン互換
オン抵抗が保証されています
最大 10 Ω ( +5 V 電源)
最大 20 Ω ( +3 V 電源)
チャンネル間で 1 Ω のオン抵抗マッチを保証( +5 V の単電源)
保証低オフ漏洩電流: 1 nA @ +25 ° C
保証低オン漏洩電流: 1 nA @ +25 ° C
+2V ~ +5.5V 単一電源動作
TTL / CMOS ロジック互換
低クロストーク<: -96dB
高いオフ絶縁性能:< -93 dB
低歪み<: 0.017 % ( 600 Ω )
用途
オーディオ / ビデオ信号のルーティング
バッテリ駆動の用途
通信システム
低電圧データ収集
15 ns トン
10 ns tOFF
業界標準の 74HC4051 / 74HC4052 / 74HC4053 及び MAX4581 / MAX4582 / MAX4583 とピン互換
オン抵抗が保証されています
最大 10 Ω ( +5 V 電源)
最大 20 Ω ( +3 V 電源)
チャンネル間で 1 Ω のオン抵抗マッチを保証( +5 V の単電源)
保証低オフ漏洩電流: 1 nA @ +25 ° C
保証低オン漏洩電流: 1 nA @ +25 ° C
+2V ~ +5.5V 単一電源動作
TTL / CMOS ロジック互換
低クロストーク<: -96dB
高いオフ絶縁性能:< -93 dB
低歪み<: 0.017 % ( 600 Ω )
用途
オーディオ / ビデオ信号のルーティング
バッテリ駆動の用途
通信システム
低電圧データ収集
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ピン数 | 16 |
実装タイプ | 表面実装 |
パッケージタイプ | TSSOP |
寸法 | 5.1 x 4.5 x 0.037mm |
動作温度 Min | 0 °C |
動作温度 Max | +70 °C |
