- RS品番:
- 174-8878
- メーカー型番:
- PP018-1
- メーカー/ブランド名:
- Teledyne LeCroy
- RS品番:
- 174-8878
- メーカー型番:
- PP018-1
- メーカー/ブランド名:
- Teledyne LeCroy
その他
RoHSステータス: 対象外
- COO(原産国):
- DE
詳細情報
パッシブプローブは、ほとんどのオシロスコープに付属している標準的なプローブです。一般的なパッシブプローブは、10:1の減衰比、10 MΩの高い入力抵抗を備えています。高入力抵抗により、低周波での回路負荷が最小になるため、このパッシブプローブは低周波信号に最適なツールです。パッシブプローブは、 400 V 以上の電圧に対応するように設計され、 600 V に対応しているものもあります。Teledyne LeCroy パッシブプローブは、減衰検知ピンを備えており、オシロスコープにユーザーが入力しなくても、自動的に波形をスケーリングすることができます。各パッシブプローブは、決められたオシロスコープで使用することをお勧めします。適切なパッシブプローブを適切なオシロスコープで使用することで、プローブが全帯域にわたって正しく補償されます。プローブを別のオシロスコープで使用すると、低周波数でのみ補償できます。

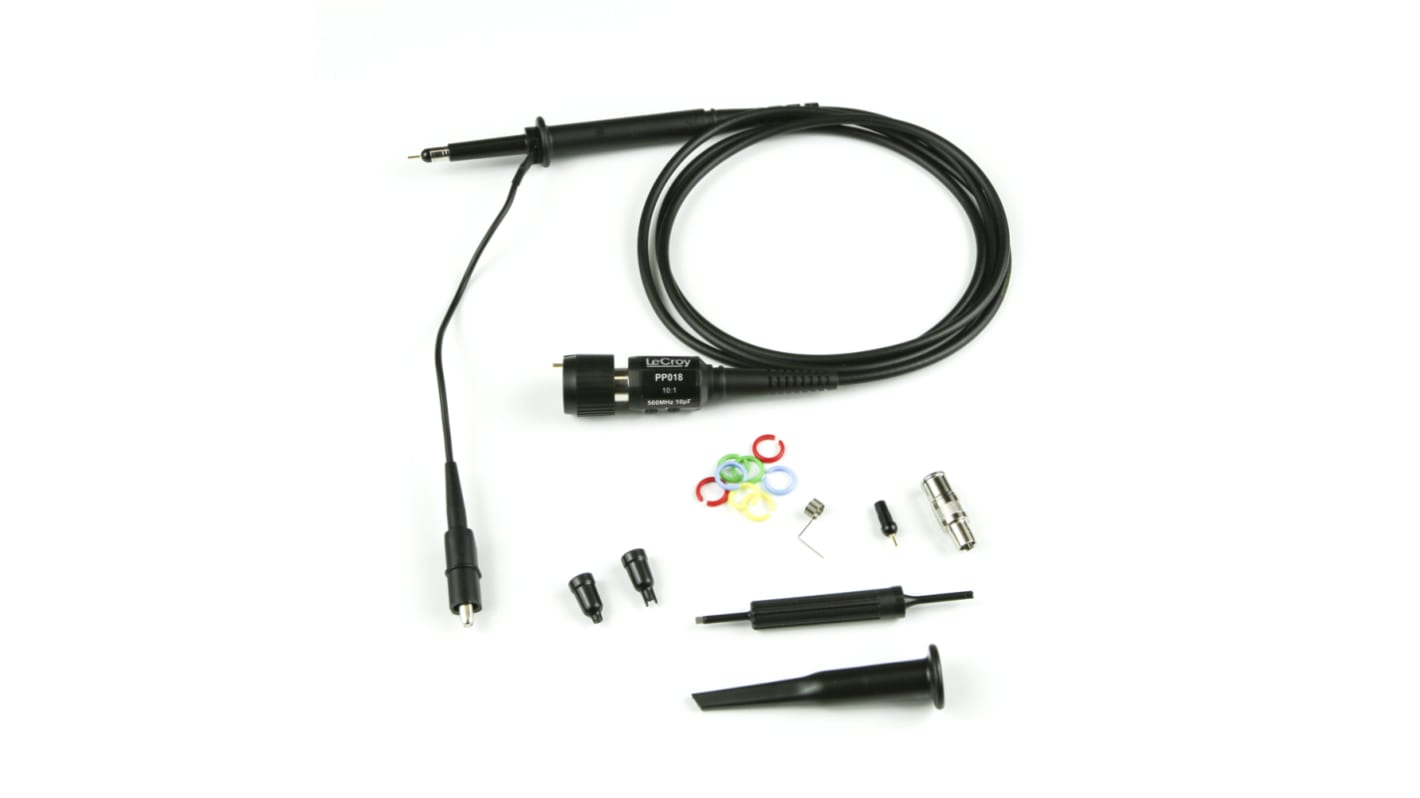

HDO4000 用 500 MHz パッシブプローブ、 10:1 、 10 MΩ
仕様
特性 | |
---|---|
プローブタイプ | パッシブ |
減衰 | 1:10 |
帯域幅 | 500MHz |
最大コモンモード入力電圧 | 700V |
モデル番号(P) | PP018-1 |
プローブ数 | 1 |
シリーズ | PP018 |
安全カテゴリ | CAT II 300V |
上昇時間 | 0.7ns |
