Testec オシロスコーププローブ

オシロスコーププローブ の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
448-4351
メーカー型番:
15120
メーカー/ブランド名:
Testec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Testec

プロダクトタイプ

オシロスコーププローブ

RoHSステータス: 対象外

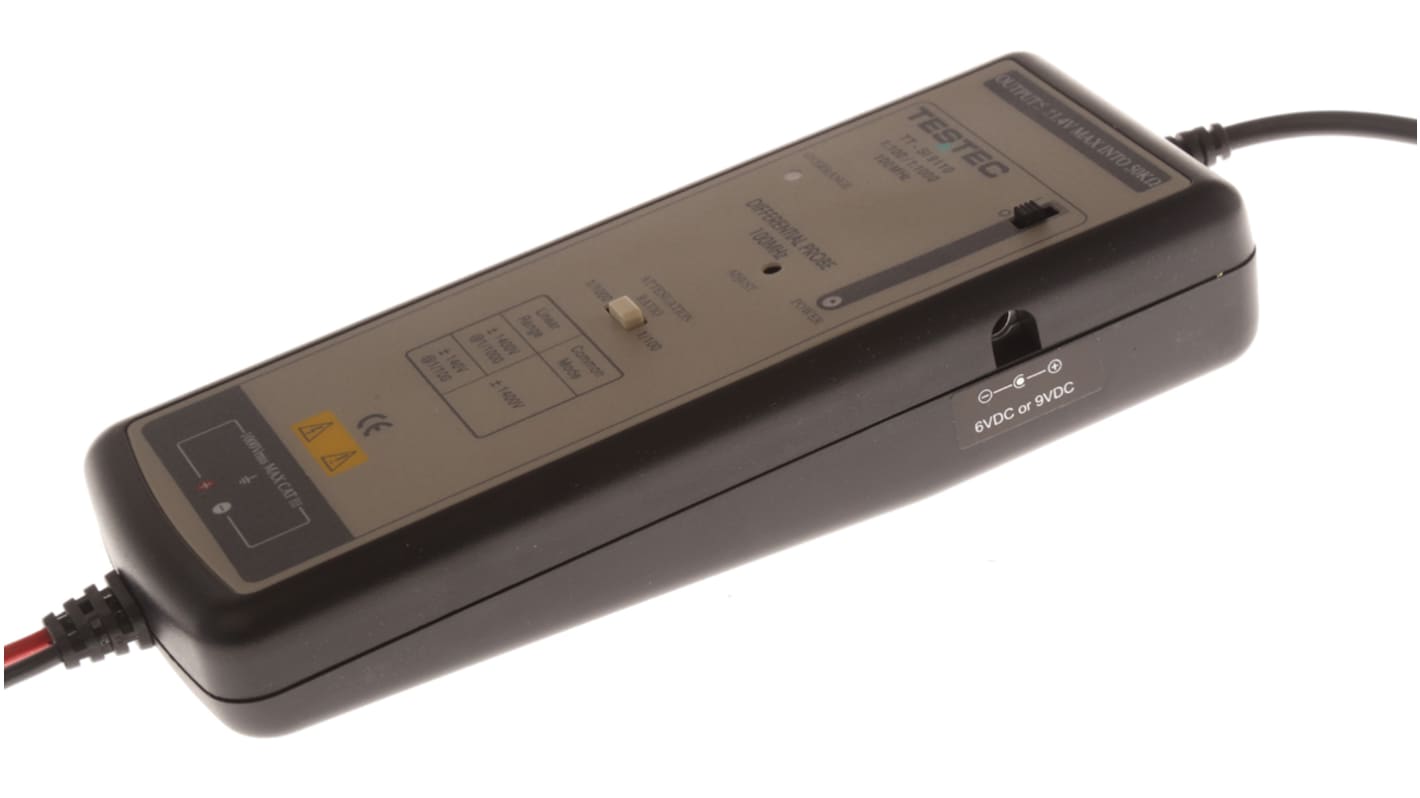

Testec oscilloscope probes


The Testec is an active differential oscilloscope probe that enables a conventional oscilloscope to display and measure in-circuit waveforms that are referenced to high common-mode voltages. It is capable of safely measuring differential voltages up to ±1000V AC and 1400VAC/DC. It supports bandwidths up to 100MHz.

Supplied with:

Probe 4 x AA batteries

2 x Grabbers red & black

Instruction manual

Factory calibration certificate

Features and Benefits


Bandwidth is DC to 100MHz

Attenuation is 1:100/1:1000

Rise time is 3.5ns

Differential mode input voltage is 1:100 ±140V (DC + peak AC) or 140Vrms 1:1000 ±1400V (DC + peak AC) or 1000Vrms

Input impedance is 4Mohm ll7pF each side to ground

Common mode voltage range is ±1400V(DC + Peak AC) or 1000Vrms at 1/00 & 1/1000

Non-destructive Max input voltage is 1:100 ±1400V (DC + peak AC) or 1000Vrms 1:1000 ±1400V (DC + peak AC) or 1000Vrms

CMRR (typical) is -80dB at 60Hz and -50dB at 1MHz

Offset (typical) is <±5mV

Noise (typical) is 0.9mVRMS

Applications


Performance conversion

Inverters

Motor speed indicators

Switch mode power supplies

Certifications


CAT III 1000VAC

CAT III 1400V
