Keysight Technologies オシロスコープ用プローブ, パッシブ, 500MHz, 1:10, N2873A
- RS品番:
- 702-3902
- メーカー型番:
- N2873A
- メーカー/ブランド名:
- Keysight Technologies
オシロスコーププローブ の一覧へ
23 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は 個
通常価格 ¥86,571.00
価格
¥84,800.00
(税抜)
¥93,280.00
(税込)
個 | 単価 |
1 + | ¥84,800.00 |
- RS品番:
- 702-3902
- メーカー型番:
- N2873A
- メーカー/ブランド名:
- Keysight Technologies
- COO(原産国):
- MY
その他
- COO(原産国):
- MY
詳細情報
キーサイト N2870Aシリーズ パッシブプローブとアクセサリ
プローブチップの直径が2.5 mmというコンパクトなデザインで、従来の5 mmまたは3.5 mmプローブチップに比べて、被試験回路の視認性に優れています。このため、今日のファインピッチICやコンポーネントにより簡単に接続できます。交換可能なプローブチップもばね式なので、接続対象のデバイスがすべり落ちることはありません。高速信号のリンギングを最小限に抑えるには、革新的なグランドブレードまたはスプリング・グランド・コンタクトを使用します。プローブに付属の粘着性の銅製パッドをICの上面に貼り付けてグランドピンに接続することにより、グランドプレーンを作成してプローブを接続することができます。この方法とグランドブレードにより、高い周波成分を持つ信号をプロービングするのに最適なグランド接続を実現できます。ICキャップをプローブチップに取り付けると、ファインチップICのピンの位置に合わせて自己調整接続されるので便利です。
質量(プローブのみ):48 g
ケーブル長:1.3 m
動作温度:0 ℃~+50 ℃(6,561ft)
非動作時温度: -40 ℃~+70 ℃(49,212 ft)
動作高度: 2000 m (6,561ft)
非動作時高度: 15,000m (49,212 ft)
動作湿度:80 %の室内湿度(最高温度31 ℃の場合)、50 ℃では40 %までリニアに減少
汚染度:2
ケーブル長:1.3 m
動作温度:0 ℃~+50 ℃(6,561ft)
非動作時温度: -40 ℃~+70 ℃(49,212 ft)
動作高度: 2000 m (6,561ft)
非動作時高度: 15,000m (49,212 ft)
動作湿度:80 %の室内湿度(最高温度31 ℃の場合)、50 ℃では40 %までリニアに減少
汚染度:2
備考
プローブID読取り:AgilentのInfiniiVision/Infiniiumシリーズ オシロスコープで使用できます
付属品

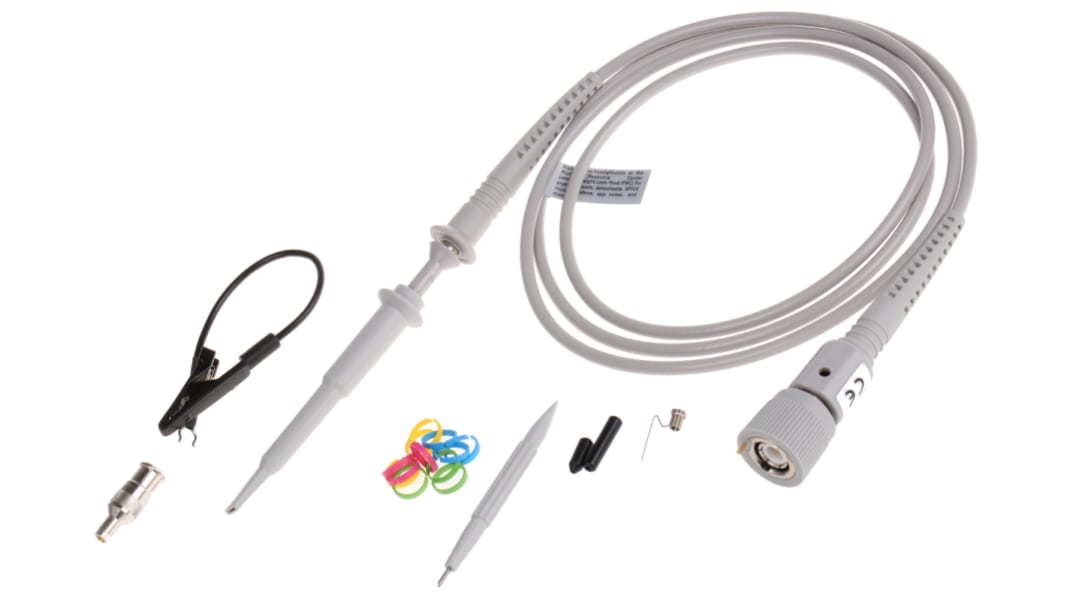

ばね式プローブチップ1個、スペアのプローブチップ4個(ばね式チップ2個と固定チップ2個)、ICリードピッチが0.5 mm ~ 1.27 mmの5種類のICキャップが付属しています。
Keysight Technologiesオシロスコーププローブ、500 MHz帯域幅、10:1減衰比 - N2870Aシリーズ - N2873A
Keysight Technologiesのこのパッシブオシロスコーププローブを使用して、正確な電気テストに対するコミットメントを示します。500 MHzの高帯域幅を備えているため、過酷なトラブルシューティングやフィールド分析作業に最適です。10:1の減衰比により、このデフトデバイスは高周波読み取りに適しています。2.5 mmのコンパクトなプローブヘッド径により、狭いスペースに簡単に取り付けることができるため、細かいピッチの集積回路を簡単にプローブできます。
軽量(48 g)で取り扱いが簡単
InfiniiVision及びInfiniiumシリーズのオシロスコープと互換性があり、1 MΩの入力で汎用性を向上
1.3 mのケーブル長により、短距離で簡単に接続可能
InfiniiVision及びInfiniiumシリーズのオシロスコープと互換性があり、1 MΩの入力で汎用性を向上
1.3 mのケーブル長により、短距離で簡単に接続可能
用途
電気エンジニアリング
通信
医療機器
通信
医療機器
この製品には、どのようなアクセサリが付属していますか?
このプローブは、実験の精度を確認するために必要なすべてのものを備えているため、1つのスプリング式プローブチップ、4つのスペアプローブチップ(2つのスプリング式チップと2つの硬質チップを含む)及び0.5 → 1.27 mmのサイズの5種類のICキャップが付属しています。
警告
キーサイト製品/サービスは、個人使用を目的とした個人のお客様に販売することができません。個人でユーザー登録されているお客様が購入した場合、後日使用目的を確認させて頂くことがあります。
パッシブオシロスコーププローブ
備考
このシリーズのすべての製品はアースを常時接続した機器で使用します。
仕様
特性 | Value |
プローブタイプ | パッシブ |
減衰 | 1:10 |
帯域幅 | 500MHz |
コネクタサイズ | BNC |
モデル番号(P) | N2873A |
プローブ数 | 1 |
安全カテゴリレベル | CAT I, CAT II |
安全カテゴリ電圧 | 400V |
シリーズ | N2870A |
安全カテゴリ | CAT I 400 V, CAT II 300V |
