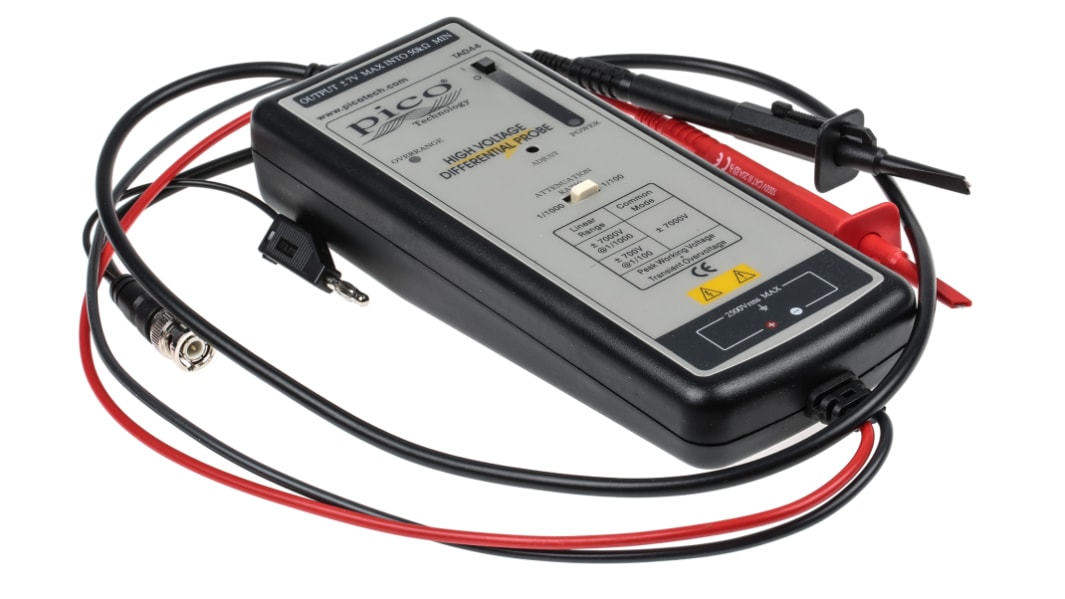

Pico Technology オシロスコープ用プローブ, 差動, 70MHz, 1:100, 1:1000, TA044

Pico Technology TA044 オシロスコーププローブはアクティブ差動プローブで、最大 ± 7000 V の高コモンモード電圧測定用途に適しています。最大 70 Hz の信号速度で使用できます。この差動プローブは、標準のシングルエンド入力オシロスコープの機能を拡張し、安全かつ正確に高電圧差動測定を行うことができます。

このオシロスコープ用プローブは、減衰比 1 ： 100 を選択することで、 70 V 未満の信号を測定し、高い分解能と低いノイズを GET できます。それ以外の場合は、減衰を 1:1000 に設定します。

帯域幅： DC → 70 MHz （ -3 dB ）
減衰比は 100 ： 1 / 1000 ： 1 です
精度： ± 2 %
入力インピーダンス：各側面からアース間は 10 M Ω ll10 pF です
差動範囲は（ 100 ： 1 ） ± 700 V （ DC + Peak AC ）又は 700 VRMS です
最大差動値は（ 1000 ： 1 ） ± 7000 V （ DC + Peak AC ）又は 5000 Vrms です
コモンモード範囲： ± 7000 V （ DC + Peak AC ）又は 2500 VRMS （ 100 ： 1 及び 1000 ： 1 ）
絶対最大電圧： ± 7000 V （ DC + Peak AC ）又は 2500 VRMS （ 100 ： 1 及び 1000 ： 1 ）
絶対最大電圧は（差動モード） ± 7000 V （ DC + Peak AC ）又はです
5000 Vrms （ 100 ： 1 及び 1000 ： 1 ）
スイングは ± 7 V で 50 k Ω の負荷に対応します
オフセット（標準）は <± 5 mV です
ノイズ（標準）は 0.9 mVRMS です
ソースインピーダンスは 50 Ω （標準）です
CMRR （標準）は、 80 dB @ 6 Hz 、 50 dB @ 1 MHz です
周囲動作温度範囲： -10 → 40 ° C
電力要件: 単三電池4本又は6 V dc / 200 mAの主電源アダプタ又は調整型9 V dc / 120 mAの主電源アダプタ
入力リード長： 600 mm
BNC リード長： 900 mm
寸法（ L x W x H ）： 202 x 83 x 38 mm

電源回路での安全な測定
シリアル通信バスでの低速平衡差動信号を収集
スイッチング電源、インバータ、モータドライブ、電子バラスト、CRT ディスプレイの過渡電流
センサと他の装置からのミリボルト信号

IEC-1010.2-031 CAT I 認証
汚染度2 認定

このプローブに付属のスプリングフックの定格は 1000 V
