Norcomp D-subコネクタ, 15極, オス/メス, スルーホール実装, 189-015-413R571

この画像は商品カテゴリーのイメージです。

D-Subコネクタ・D-Sub端子 の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥1,756.00

(税抜)

￥1,931.60

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 66 は 2026年1月07日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 24￥1,756
25 - 249￥1,591
250 - 499￥1,409
500 - 999￥1,227
1000 +￥1,046

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
135-4207
メーカー型番:
189-015-413R571
メーカー/ブランド名:
Norcomp
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Norcomp

極数

15

オス/メス

オス/メス

接続方向

ライトアングル

実装タイプ

スルーホール実装

ピッチ

2.769mm

Dコネクタタイプ

デュアルポートD-Sub

取り付け用ハードウェア

4-40六角スタンドオフ, フォークボードロック

結線方法

はんだ

定格電流

5.0A

ハウジング材質

鋼

定格電圧

1.0 kV

長さ

38.99mm

幅

25.4mm

深さ

29.21mm

コンタクト材質

真鍮

寸法

38.99 x 25.4 x 29.21mm

シリーズ

189

表面処理：コンタクト

金

動作温度 Min

-55.0°C

動作温度 Max

+105°C

COO（原産国）:
TW

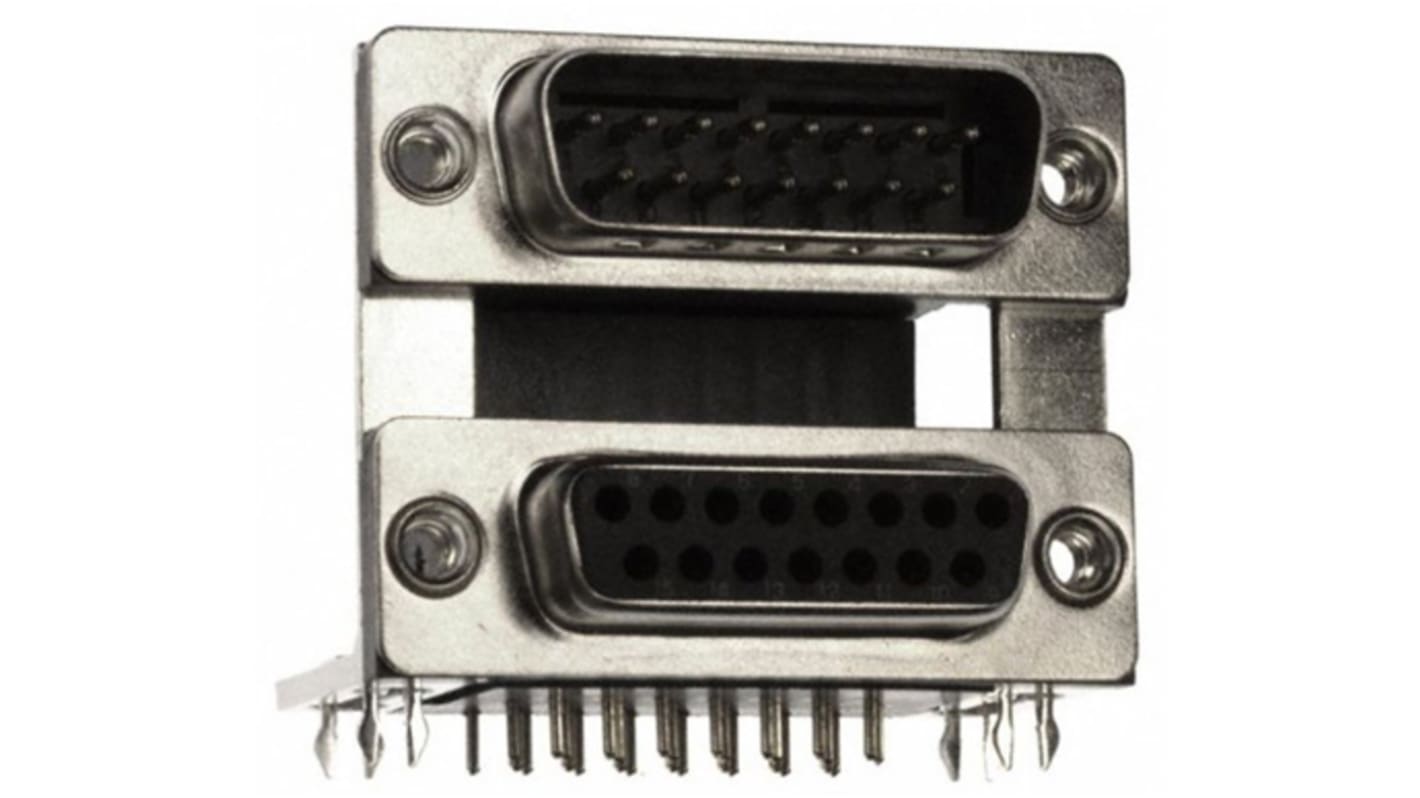

NorComp 189シリーズスタックD-Subコネクタ


基板上で利用可能なスペースを最大化するのに最適なライトアングルスタックデュアルポート付き189シリーズ基板実装D-subコネクタです。この189シリーズスタックD-Subコネクタは、低コストで高性能の金めっき打ち抜きコンタクトです。このデュアルポートD-Subコネクタのシェルは、ニッケルめっきスチール製で、アースインデントを備え、シールド性能、アース性能、及び保持力を向上させています。ボードロックにより、基板保持力が高められ、4-40埋込型インサート(189-XXX-X13R491)又は4-40六角スタンドオフ(189-XXX-X13R571)のオプションにより、確実な取り付けが実現されます。この189シリーズスタックD-Subコネクタは、一連のジェンダー構成、つまりオス / オス、メス / メス、オス / メス、メス / オス、及び標準密度の9、15、及び25サイズをご用意しています。

特長と利点


• 基板の省スペースに対応するデュアルポート
• 高性能な金めっき打ち抜きコンタクト
• ニッケルめっきスチールシェルにより、シールド性能を向上
• アース性能と保持力を向上させる接地インデント
• 耐熱UL94V-0熱可塑樹脂絶縁体(プロセス温度260 °C)
• ボードロックにより、基板にしっかりと固定可能
• 取り付け金具の選択

製品用途の情報


この189シリーズデュアルポートD-Subコネクタは、限られた基板スペースの中に複数のコネクタポートが必要な用途に最適です。
