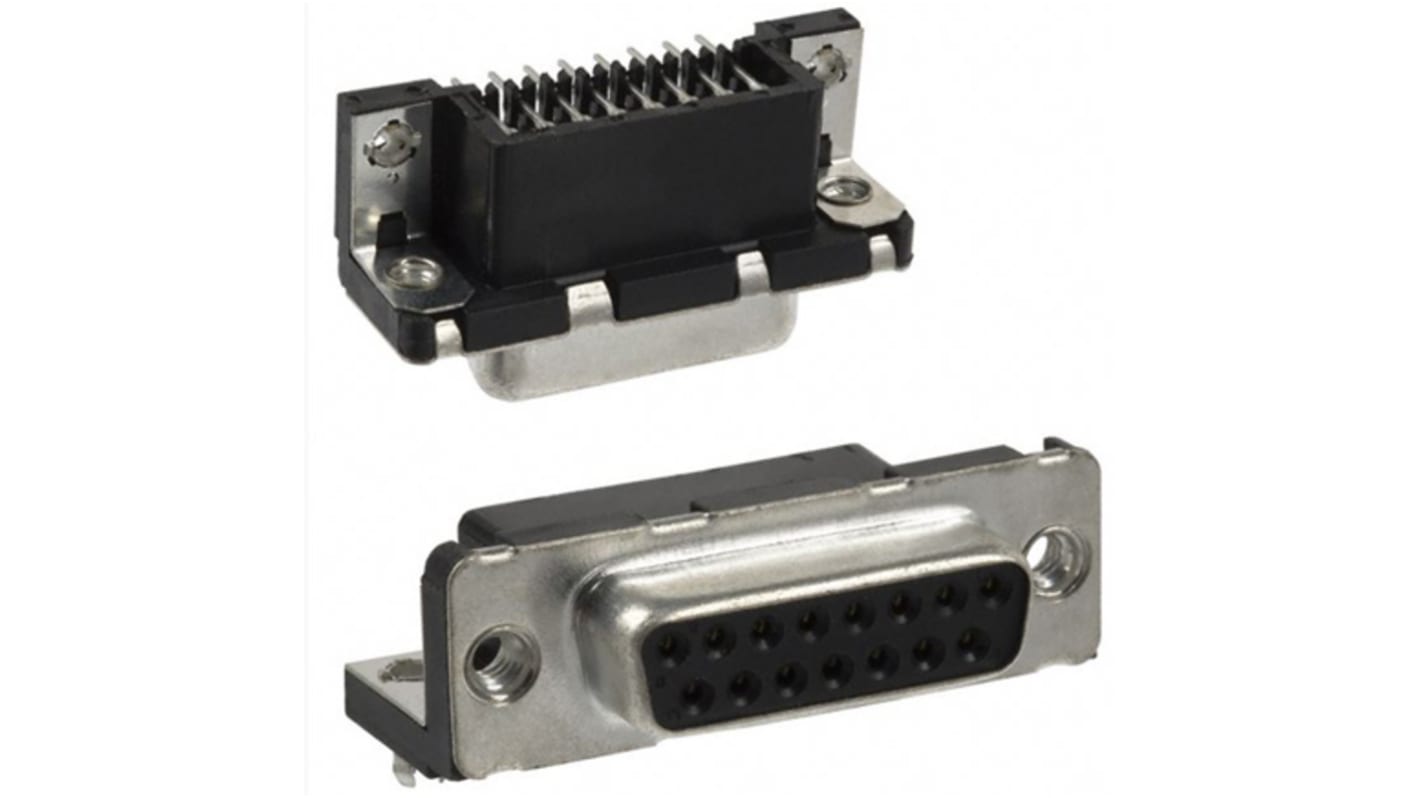

Amphenol ICC D-subコネクタ, 15極, メス, プラグイン取り付け, D15S33E4GX00LF
- RS品番:
- 137-2496
- メーカー型番:
- D15S33E4GX00LF
- メーカー/ブランド名:
- Amphenol ICC
225 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は25 個
￥181.52
(税抜)
￥199.67
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 25 - 100 | ￥181.52 | ￥4,538.00 |
| 125 - 225 | ￥177.88 | ￥4,447.00 |
| 250 - 600 | ￥174.36 | ￥4,359.00 |
| 625 - 1225 | ￥170.88 | ￥4,272.00 |
| 1250 + | ￥167.44 | ￥4,186.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 137-2496
- メーカー型番:
- D15S33E4GX00LF
- メーカー/ブランド名:
- Amphenol ICC
その他
- COO（原産国）:
- IN
詳細情報
FCIのDサブミニチュア(D-Sub)コネクタは、頑丈で信頼性の高いコネクタを必要とする用途に対して、業界標準の1つになっています。これらのD-Subコネクタは、通信、データ、民生機器、産業、軍事、測定、医療の幅広い用途に対応しており、最も一般的な入出力インターコネクトの1つです。これらの高性能コネクタは、電気通信、航空宇宙、軍用(125 °C)クラス、高温(155 °C)クラスなど、特に過酷な用途に対応するように設計されています。
2個のシェルと2個のハウジングを備えたD字型デザイン
D字型シェルデザイン
コンタクトレイアウトに9 → 50のポジションが利用可能
打ち抜き形成コンタクト
ストレート及びアングルの終端が利用可能
DPシリーズには機械加工されたコンタクトが付いています
D字型シェルデザイン
コンタクトレイアウトに9 → 50のポジションが利用可能
打ち抜き形成コンタクト
ストレート及びアングルの終端が利用可能
DPシリーズには機械加工されたコンタクトが付いています
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 極数 | 15 |
| オス/メス | メス |
| 接続方向 | ライトアングル |
| 実装タイプ | プラグイン取り付け |
| ピッチ | 2.74mm |
| Dコネクタタイプ | 標準D-Sub |
| 結線方法 | はんだ |
| 取り付け用ハードウェア | ねじ |
| D-Subシェルサイズ | A |
| 定格電流 | 5.0A |
| ミックスコンタクトレイアウト | 15W2 |
| ハウジング材質 | PBT |
| 定格電圧 | 300 → 0 V |
| 長さ | 39.14mm |
| 幅 | 12.58mm |
| 深さ | 18.77mm |
| コンタクト材質 | リン青銅 |
| 表面処理：コンタクト | ニッケルの上に金 |
| 寸法 | 39.14 x 12.58 x 18.77mm |
| 動作温度 Max | +125°C |
| 動作温度 Min | -55.0°C |
