- RS品番:
- 137-2566
- メーカー型番:
- D09S13A6GV00LF
- メーカー/ブランド名:
- Amphenol ICC
一時的な在庫切れ - 2024/10/23に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は30 個
¥188.067
(税抜)
¥206.874
(税込)
個 | 単価 | 購入単位毎合計* |
30 - 120 | ¥188.067 | ¥5,642.01 |
150 - 270 | ¥183.50 | ¥5,505.00 |
300 - 720 | ¥178.90 | ¥5,367.00 |
750 - 1470 | ¥174.367 | ¥5,231.01 |
1500 + | ¥169.767 | ¥5,093.01 |
* 購入単位ごとの価格 |
- RS品番:
- 137-2566
- メーカー型番:
- D09S13A6GV00LF
- メーカー/ブランド名:
- Amphenol ICC
その他
- COO(原産国):
- IN
詳細情報

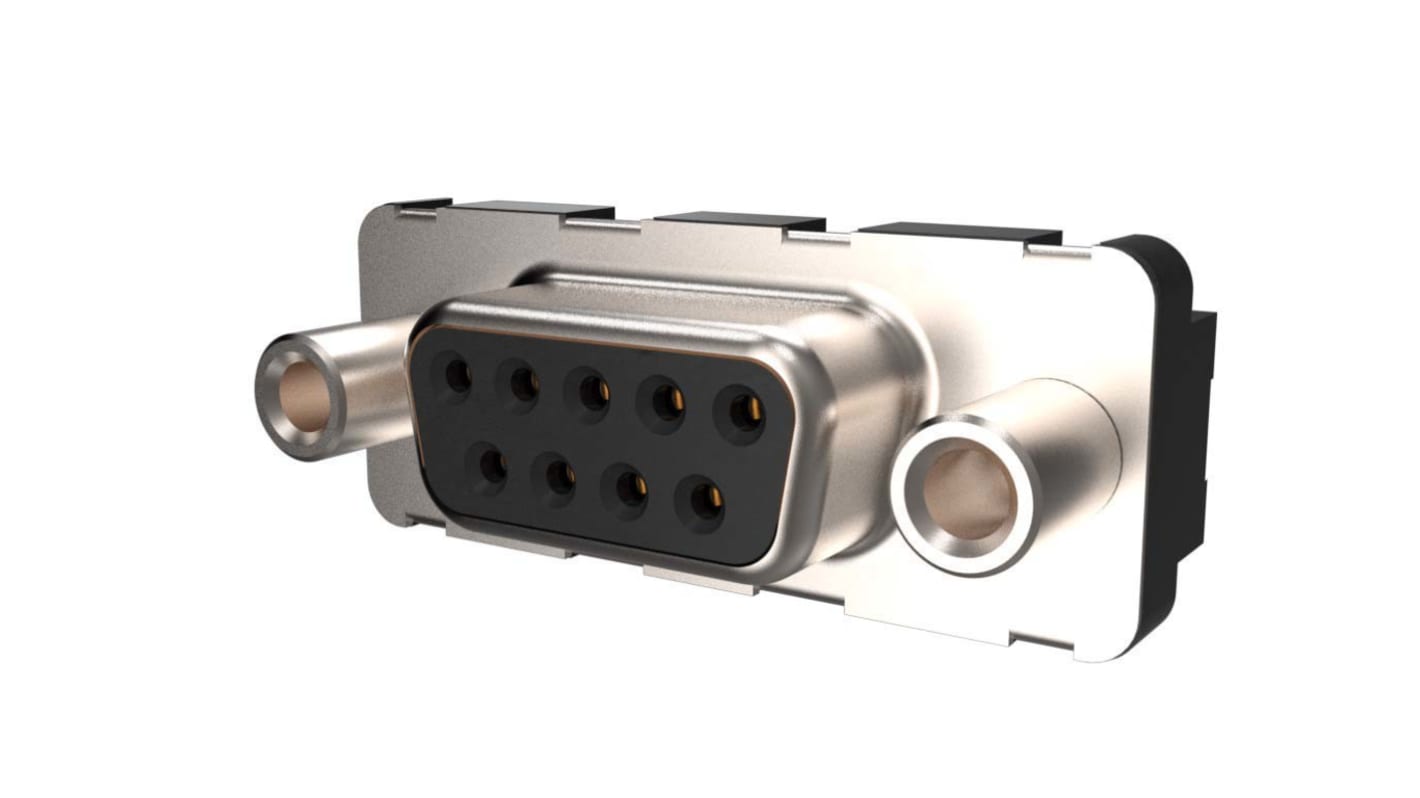

FCIのDサブミニチュア(D-Sub)コネクタは、頑丈で信頼性の高いコネクタを必要とする用途に対して、業界標準の1つになっています。これらの実績あるD-Subコネクタは、通信、データ、民生機器、産業及び測定、軍事、医療の幅広い用途に対応しており、最も一般的な入出力インターコネクトの1つです。
標準的なDタイプは、基本I / Oコネクタです
2個のシェルと2個のハウジングを備えたD字型デザイン
DIN41652及びMIL-C-24308の寸法基準に対応
コンタクトレイアウトに9 → 50のポジションが利用可能
打ち抜き形成コンタクト
ストレート及びアングルの終端が利用可能
さまざまな基板実装及びパネル取り付けアクセサリオプションを用意
2個のシェルと2個のハウジングを備えたD字型デザイン
DIN41652及びMIL-C-24308の寸法基準に対応
コンタクトレイアウトに9 → 50のポジションが利用可能
打ち抜き形成コンタクト
ストレート及びアングルの終端が利用可能
さまざまな基板実装及びパネル取り付けアクセサリオプションを用意
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
極数 | 9 |
オス/メス | メス |
接続方向 | ライトアングル |
実装タイプ | プラグイン取り付け |
ピッチ | 2.74mm |
Dコネクタタイプ | 標準D-Sub |
結線方法 | はんだ |
取り付け用ハードウェア | ねじ |
D-Subシェルサイズ | E |
ミックスコンタクトレイアウト | 9W2 |
定格電流 | 5.0A |
ハウジング材質 | PBT |
定格電圧 | 300 → 0 V |
長さ | 30.81mm |
幅 | 13.48mm |
深さ | 10.27mm |
寸法 | 30.81 x 13.48 x 10.27mm |
表面処理:コンタクト | ニッケルの上に金 |
コンタクト材質 | リン青銅 |
動作温度 Min | -55.0°C |
動作温度 Max | +125°C |
