HARTING D-subコネクタ, SV TSDCシリーズ, 15極, ペンタイプナイフ, パネル取り付け, メス, フランジ
- RS品番:
- 139-3683
- メーカー型番:
- 09670154715
- メーカー/ブランド名:
- ハーティング
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋100個入り) 小計：*
￥120,088.00
(税抜)
￥132,097.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 100 は 2026年10月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 400 | ￥1,200.88 | ￥120,088 |
| 500 - 900 | ￥1,176.71 | ￥117,671 |
| 1000 - 2400 | ￥1,141.33 | ￥114,133 |
| 2500 - 4900 | ￥1,107.25 | ￥110,725 |
| 5000 + | ￥1,073.92 | ￥107,392 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 139-3683
- メーカー型番:
- 09670154715
- メーカー/ブランド名:
- ハーティング
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ハーティング | |
| 極数 | 15 | |
| プロダクトタイプ | D-subコネクタ | |
| 電流 | 7.5A | |
| 方向 | ペンタイプナイフ | |
| 取付タイプ | パネル取り付け | |
| オス・メス | メス | |
| コネクタタイプD | D-SUB | |
| 取り付け用部品 | フランジ | |
| 材質 | ガラス繊維強化熱可塑性樹脂 | |
| 電圧 | 1.0kV | |
| 動作温度 Min | -55°C | |
| 実装タイプ | はんだ | |
| コンタクトジェンダーコンタクト長さ | メス | |
| 動作温度 Max | 125°C | |
| 規格 / 承認 | UL Recognised, UL 94-V0, RoHS | |
| 接触オペレーション | 銅合金 | |
| シリーズ | SV TSDC | |
| コンタクトポイント材質 | 金めっき | |
| すべて選択 | ||
|---|---|---|
ブランド ハーティング | ||
極数 15 | ||
プロダクトタイプ D-subコネクタ | ||
電流 7.5A | ||
方向 ペンタイプナイフ | ||
取付タイプ パネル取り付け | ||
オス・メス メス | ||
コネクタタイプD D-SUB | ||
取り付け用部品 フランジ | ||
材質 ガラス繊維強化熱可塑性樹脂 | ||
電圧 1.0kV | ||
動作温度 Min -55°C | ||
実装タイプ はんだ | ||
コンタクトジェンダーコンタクト長さ メス | ||
動作温度 Max 125°C | ||
規格 / 承認 UL Recognised, UL 94-V0, RoHS | ||
接触オペレーション 銅合金 | ||
シリーズ SV TSDC | ||
コンタクトポイント材質 金めっき | ||
- COO（原産国）:
- DE

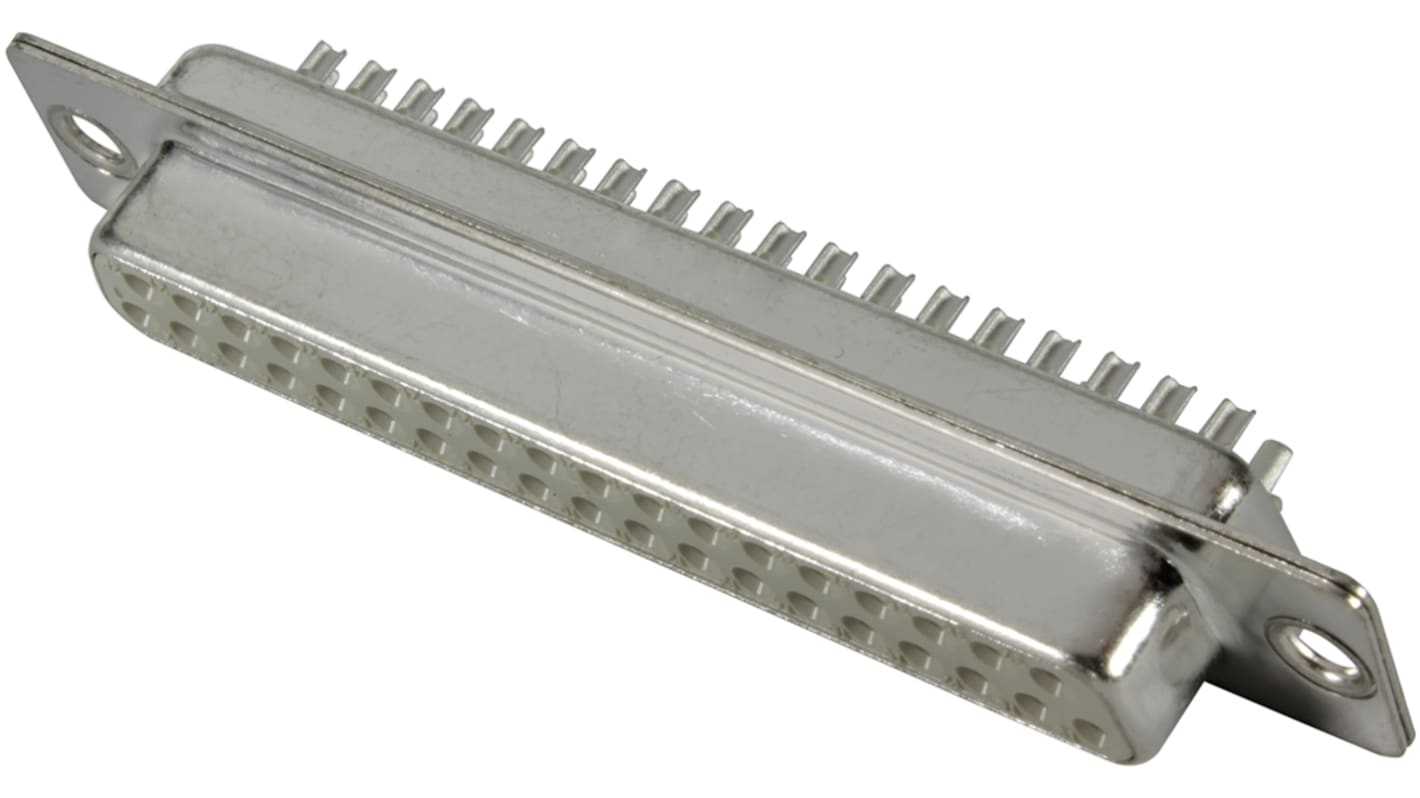

Harting 15 / 25 / 37極はんだカップD-Subミニチュアコネクタ - ターンドコンタクト
Hartingのオス / メスはんだカップD-Subミニチュアコネクタ製品で、ターンドストレートコンタクトを備えています。このシリーズのプラグ / ソケットは、銅合金コンタクトが堅牢な金属製シェルに収容されています。固定フランジと3.1 mmの取り付け穴でパネルに固定されます。15 / 25 / 37極の標準ピン配列を選択可能です。
特長と利点
• 堅牢な金属製シェル
• 定格電流: 7.5 A
• はんだカップ終端
• ターンドコンタクト
